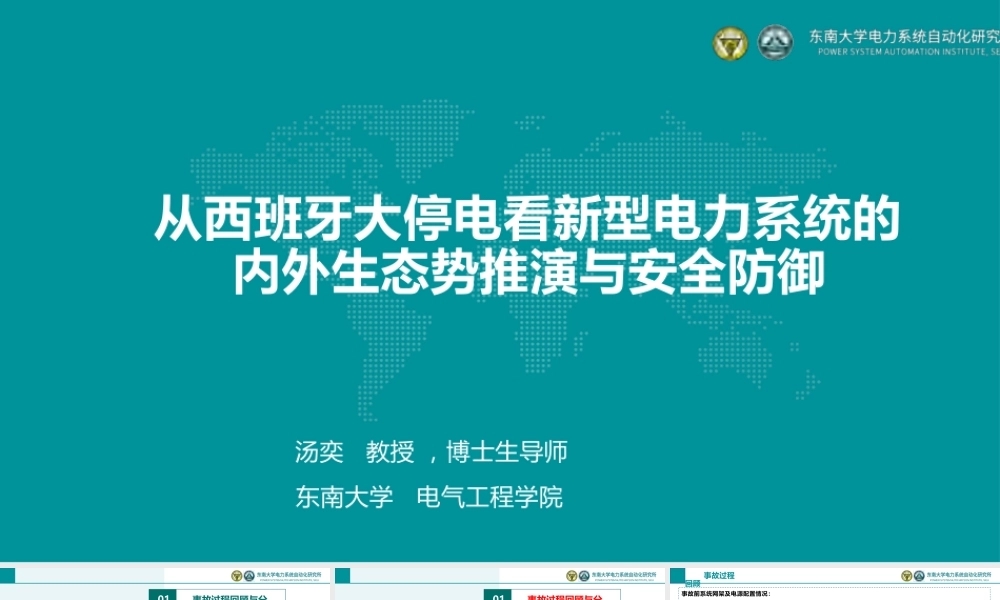

从西班牙大停电看新型电力系统的 内外生态势推演与安全防御汤奕 教授 ，博士生导师东南大学 电气工程学院01 事故过程回顾与分析02 源网荷实时模型构建03 主配微有序协同控制04 内外生系统态势推演05 极端场景的主动防御目录ContentsPOWER SYSTEM AUTO MAT1ON INSTITUTE, SEU01 事故过程回顾与分析02 源网荷实时模型构建03 主配微有序协同控制04 内外生系统态势推演05 极端场景的主动防御目录ContentsPOWER SYSTEM AUTO MAT1ON INSTITUTE, SEU事故前系统网架及电源配置情况：（ 1 ） 西 - 法双向输电能力均为 380 万千瓦 ， 西 - 摩输电能力 60-90 万千瓦 ， 与安道尔仅有部分低压线路互联事件发生当日的发电电力结构为： 太阳能占比 55% ，风能 10% ， 核能 10% ，水电近 10% ，但西班牙政府表示该能源结构在过去几 年中保持了安全运行 ，故障非高比例可再生能源诱发。恢复过程中的限制：西班牙储能容量仅 2.1GWh （占电力需求 0.3% ）停电当日风电出力低 （从 8GW 降至 1.2GW)核电 , 712,火电 , 3243,27%25%水电 ,2034,17%事故过程回顾欧洲电网间 互联程度低POWER SYSTEM AUTO MAT1ON INSTITUTE, SEU生物质能 , 71, 0%太阳能 , 2905,其它 , 130,风电 ,3093,24%6%1%4 月 28 日 ， 西班牙、葡萄牙发生遭遇欧洲近年来最严重的大停电事件 ， 影响伊比利亚半岛 5000 万人，停电区域波及法国南部 ，对经济社会正常运转造成严重影响。本次事件中 ， 西班牙在 5 秒内损失了 15GW 用电负荷 ，相当于全国 60% 的电力供应 ， 西班牙一度进入国家紧急状态。停电直至 4 月 29 日 11 时恢复 ，停电时长接近 23 小时。阶段 0 （ 9:00–12:00 ） ： 电压不稳定4 月 28 日早上以及之前的数日内 ， 系统出现了包括剧烈波动的电压不稳定现象。 尽管整体电压值未超出操 作规范范围 ，但从 06:00 起就出现波动趋势 ，特别是在 09:00 后振荡加剧 ， 09:02 系统频率出现 -148 mHz偏移 ， 系统虽仍保持在操作规定范围内 ，但电压不稳定已显著并引发部分运营商关注。西班牙 - 葡萄牙大停电事故过程回顾阶段 0 400KV 输电网电压波动POWER SYSTEM AUTO MAT1ON INSTITUTE, SEU阶段 1 （ 12:00–12:30 ） ： 系统振荡第一次振荡 （ 12:03 ）频率 0.6Hz ， 幅度 70mHz ，历时约 4 分 42 秒；引发南部与西...
