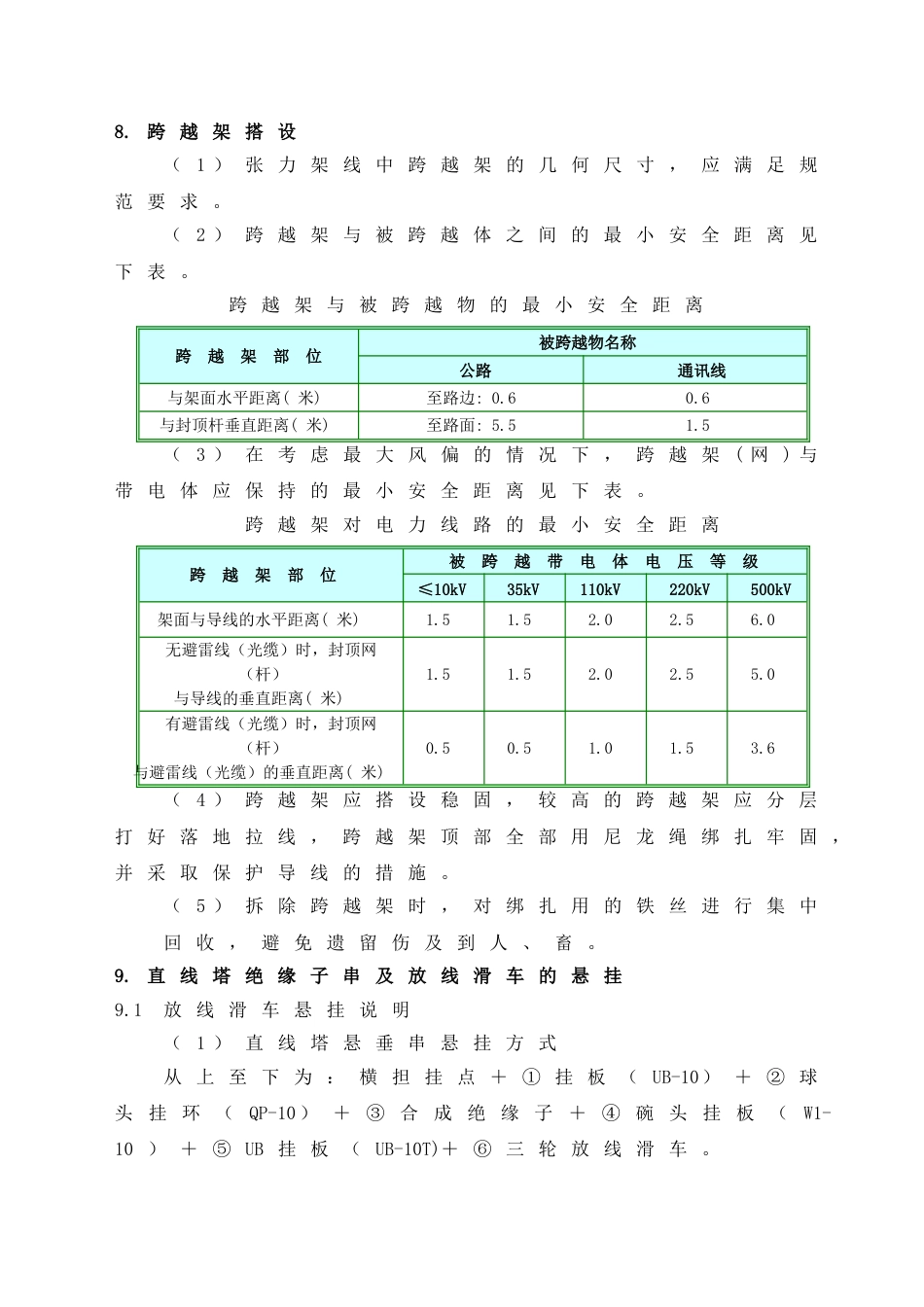

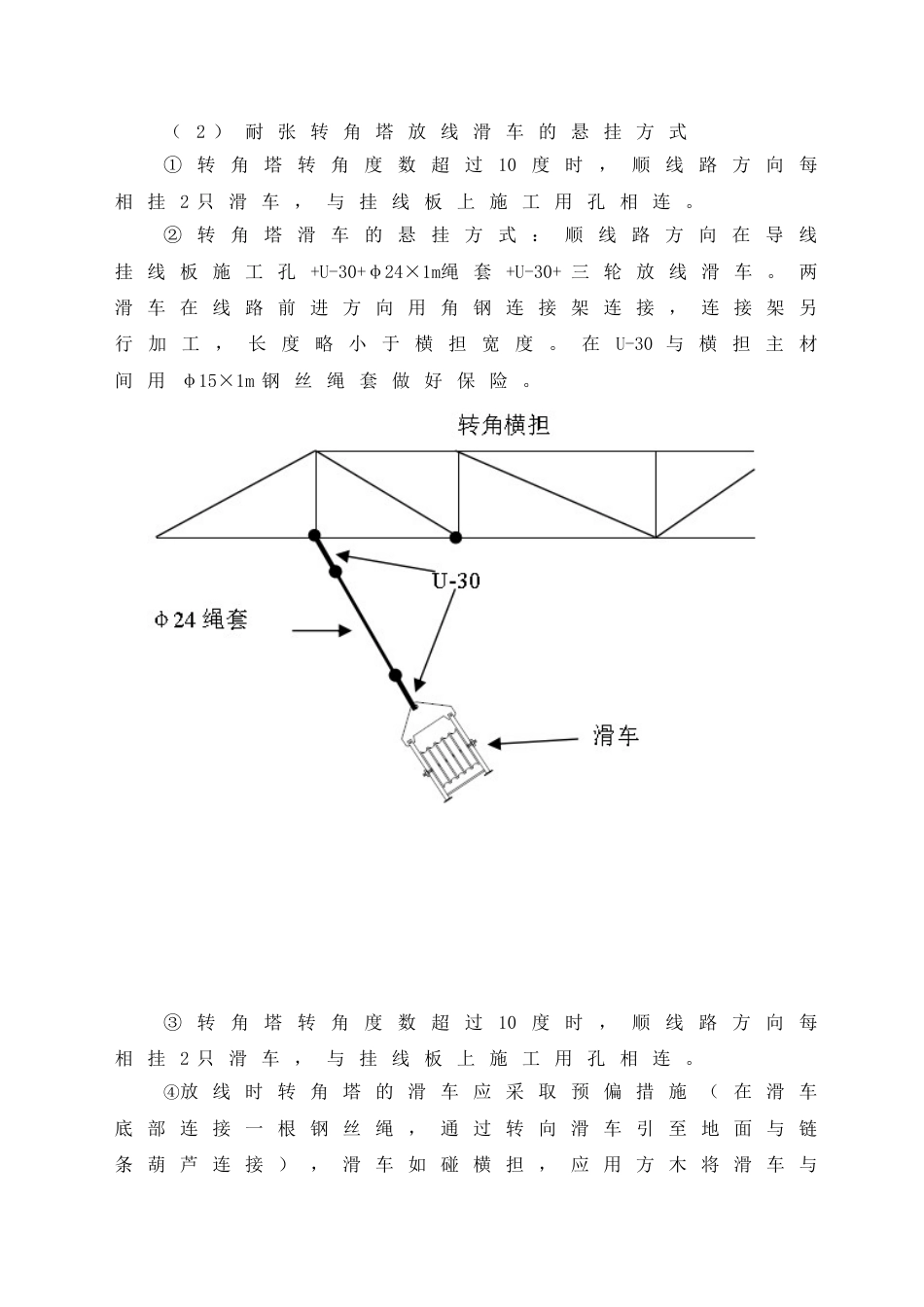

8. 跨 越 架 搭 设（ 1 ） 张 力 架 线 中 跨 越 架 的 几 何 尺 寸 ， 应 满 足 规范 要 求 。（ 2 ） 跨 越 架 与 被 跨 越 体 之 间 的 最 小 安 全 距 离 见下 表 。跨 越 架 与 被 跨 越 物 的 最 小 安 全 距 离跨 越 架 部 位被跨越物名称公路通讯线与架面水平距离( 米)至路边: 0.60.6与封顶杆垂直距离( 米)至路面: 5.51.5（ 3 ） 在 考 虑 最 大 风 偏 的 情 况 下 ， 跨 越 架 ( 网 ) 与带 电 体 应 保 持 的 最 小 安 全 距 离 见 下 表 。 跨 越 架 对 电 力 线 路 的 最 小 安 全 距 离跨 越 架 部 位被 跨 越 带 电 体 电 压 等 级≤10kV35kV110kV220kV500kV架面与导线的水平距离( 米)1.51.52.02.56.0 无避雷线（光缆）时，封顶网（杆）与导线的垂直距离( 米)1.51.52.02.55.0 有避雷线（光缆）时，封顶网（杆）与避雷线（光缆）的垂直距离( 米)0.50.51.01.53.6（ 4 ） 跨 越 架 应 搭 设 稳 固 ， 较 高 的 跨 越 架 应 分 层打 好 落 地 拉 线 ， 跨 越 架 顶 部 全 部 用 尼 龙 绳 绑 扎 牢 固 ，并 采 取 保 护 导 线 的 措 施 。（ 5 ） 拆 除 跨 越 架 时 ， 对 绑 扎 用 的 铁 丝 进 行 集 中回 收 ， 避 免 遗 留 伤 及 到 人 、 畜 。9. 直 线 塔 绝 缘 子 串 及 放 线 滑 车 的 悬 挂9.1 放 线 滑 车 悬 挂 说 明（ 1 ） 直 线 塔 悬 垂 串 悬 挂 方 式 从 上 至 下 为 ： 横 担 挂 点 ＋ ① 挂 板 （ UB-10） ＋ ② 球头挂环（QP-10 ）＋③合成绝缘子＋④碗头挂板（W1-10 ） ＋ ⑤ UB 挂 板 （ UB-10T)＋ ⑥ 三 轮 放 线 滑 车 。（ 2 ） 耐 张 转 角 塔 放 线 滑 车 的 悬 挂 方 式 ① 转 角 塔 转 角 度 数 超 过10 度 时 ， 顺 线 路 方 向 每相 挂 2 只 滑 车 ， 与 挂 线 板 上 施 工 用 孔 相 连 。② 转 角 塔 滑 车 的 悬 挂 方 式 ： 顺 线 路 方 向 在 导 线挂 线 板 施 工 孔 +U-30+φ24×1m绳 套 +U-30+ 三 轮 放 线 滑 车 。 两滑 车 在 线 路 前 进 方 向 用 角 钢 连 接 架 连...
