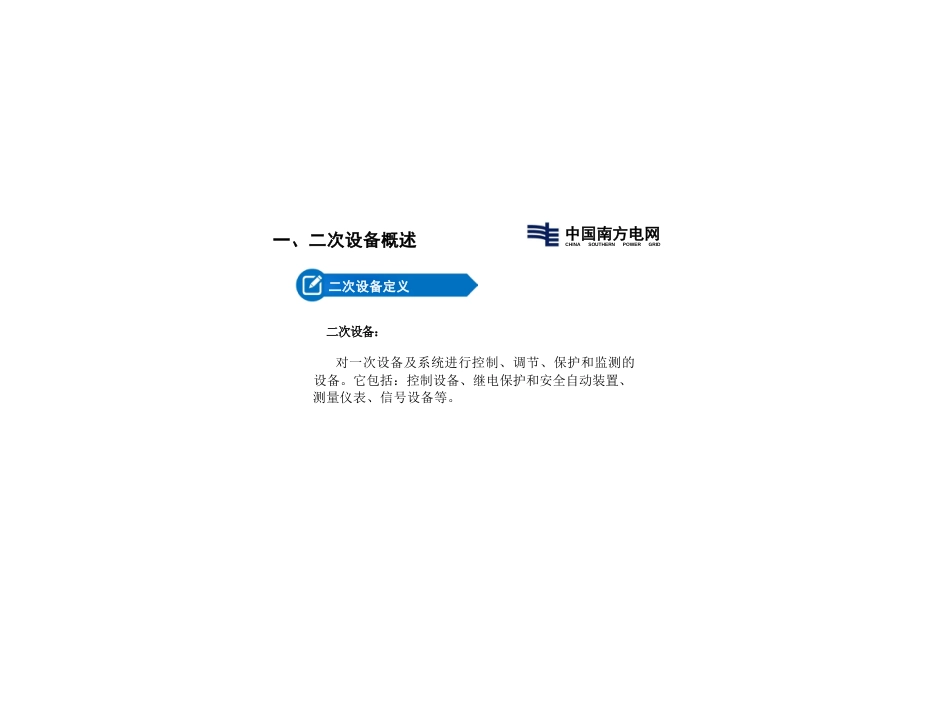

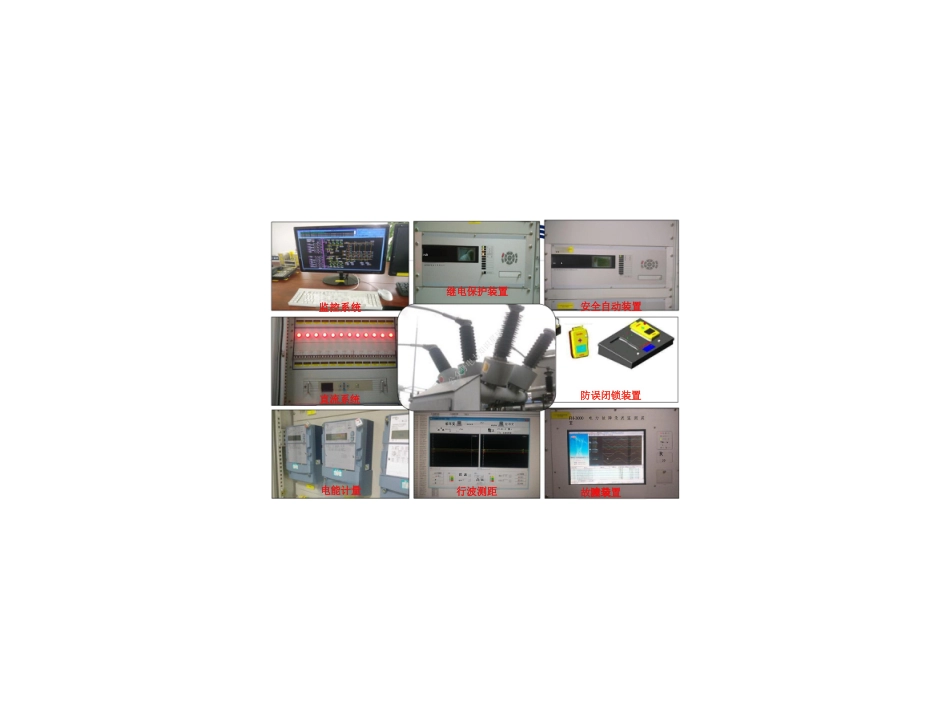

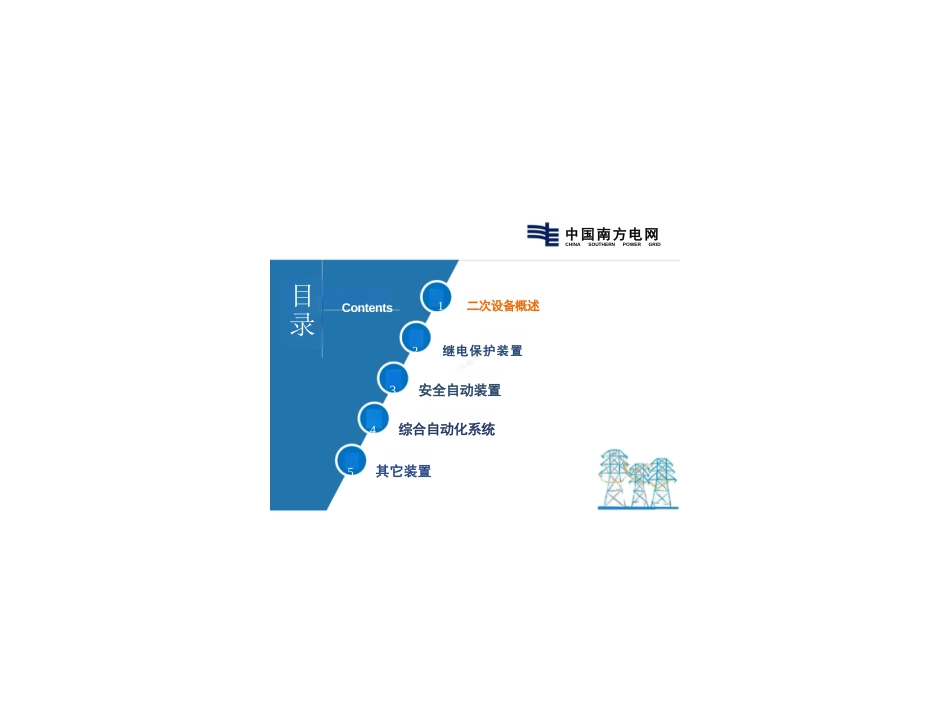

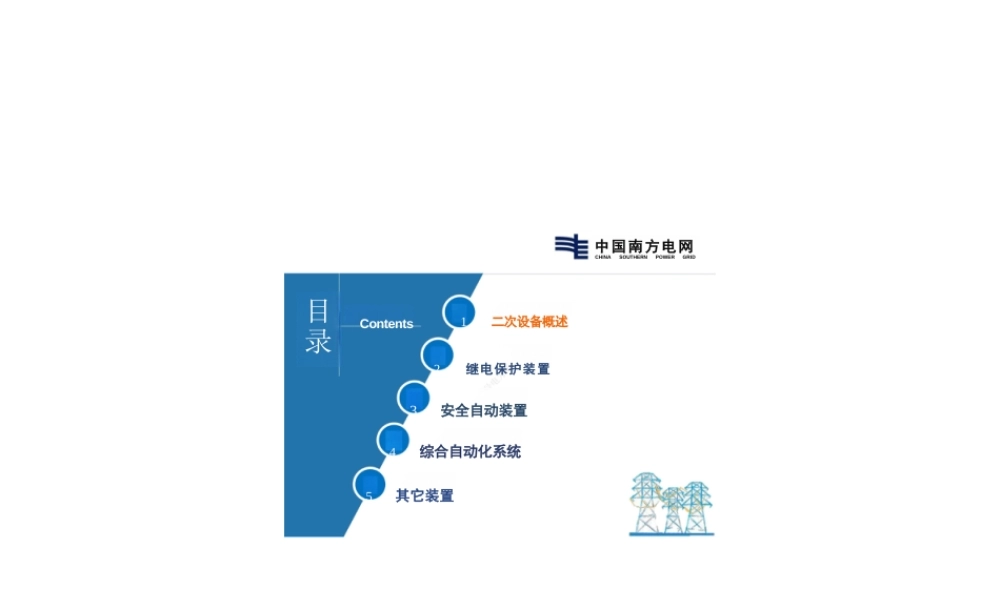

Contents1二次设备概述2继电保护装置3安全自动装置4综合自动化系统5其它装置中国南方电网CHINASOUTHERNPOWERGRID目录二次设备：对一次设备及系统进行控制、调节、保护和监测的设备。它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。二次设备定义一、二次设备概述中国南方电网CHINASOUTHERNPOWERGRID继电保护装置监控系统直流系统电能计量防误闭锁装置FH-3000电力故障录波监测装置文母NRNR是扇您临窗电2月阳公口君返北N凸TE行波测距52故障录波装置安全自动装置黎平变热路长度201-01-ii-TAA中=n桂林变27-01-5四o77u五画桂林变自法5R20178,3黎性甲收正故离B姆多巨Contents1二次设备概述2继电保护装置3安全自动装置综合自动化系统其它装置中国南方电网CHINASOUTHERNPOWERGRID目录继电保护：是在电力系统发生故障时，用于快速切除故障的设备。特性：可靠性、速动性、选择性、灵敏性继电保护定义二、继电保护装置中国南方电网CHINASOUTHERNPOWERGRID常见保护类型线路保护变压器保护母线保护开关保护电容器保护电抗器保护滤波器保护直流保护二、继电保护装置中国南方电网CHINASOUTHERNPOWERGRID二、继电保护装置变压器保护母线保护主一保护主二保护辅助保护母线A套保护母线B套保护公用失灵保护断路器保护220kV500kV35kV断路器保护电容器保护电抗器保护母A套保护母B套保护D/床保护白中国南方电网CHINASOUTHERNPOWERGRID变压器A套保护变压器B套保护变压器C套保护高抗A套保护高抗B套保护高抗C套保护II母A套保护I母B套保护断路器保护断路器保护二、继电保护装置电源独立交流独立保护双重化内容跳闸独立通道独立交流电流取不同绕组交流电压取不同绕组通道设备独立通道设备电源独立中国南方电网CHINASOUTHERNPOWERGRID二、继电保护装置继电保护与其他设备的联系电流中国南方电网CHINASOUTHERNPOWERGRID开关动作逻辑信号告警电压逻辑信号遥控命令保护及自动装置监控后台输入输出通信电源通开关量输入线路保护跳闸出口启动失灵开关量输出断路器操作箱断路器保护跳相邻断路器母线通信口模拟量输入监控系统故障信息系统故障录波二、线路保护中国南方电网CHINASOUTHERNPOWERGRID至对侧通道设备A直流电源压板等开关量信号线路米二、线路保护第一组蓄电池米主一保护米第二组蓄电池主二保护中国南方电网CHINASOUTHERNPOWERGRID二、线路保护配置500KY金建|线PRC31GM-54保护柜|PRC31GM-54线路保护柜辅A保护过电压保护及故障启动RCS-925主一保护电流差动RCS-931500KV金建|线GXH802A-201保护柜ⅡGXH802A-201500kV线路保护柜辅B保护过电压保护及故障启动WGQ-871A主二保护纵联距离WXH-802A中国南方电网CHINASOUTHERNPOWERGRID序号保护名称保护性质备注1电流差动主保护2高频闭锁主保护3纵联方向主保护4纵联距离主保护5距离保护后备保护6零序保护后备保护7工频变化量阻抗后备保护二、线路保护配置中国南方电网CHINASOUTHERNPOWERGRIDMIMK1IN.NK2=in在MN线路外部K2点发生短路故障时，MN线路两侧流过同一电流，两电流向量和为零。在MN线内路部K1点发生故障时，两侧电流向量和为故障电流，说明线路内部发生了故障。电流差动原理二、线路保护中国南方电网CHINASOUTHERNPOWERGRIDCBIMA、B、CCSC-103INA、B、C电流差动保护系统MN二、线路保护中国南方电网CHINASOUTHERNPOWERGRID微波或光纤通道数字信通终端设备数字通信终端设备TACBINA、B、CIMA、B、CCSC-103TA高频保护系统二、线路保护中国南方电网CHINASOUTHERNPOWERGRID二、辅助保护辅助保护过压保护远跳就地判据A辅助保护远跳就地判据过压保护中国南方电网CHINASOUTHERNPOWERGRID开关失灵启动远跳高抗保护启动远跳死区保护启动远跳开关失灵启动远跳高抗保护启动远跳死区保护启动远跳继电保护光纤通信接口装置继电保护信号复接接口装置继电保护光纤通信接口装置继电保护信号复接接口装置SDHSDH失灵保护：当系统发生故障，故障元件的保护动作而其断路器操作失灵拒绝跳闸时，通过失灵保护跳相邻断路器或利用通道跳远端有关断路器。死区保护：当CT与断路器之间的这一小段导线上发生短路故障时，短路电流通过CT而不通过断路器，即使保护动作,也不能切...
