QGDW 12483.9-2025 变电站集中监控系统 第9部分：电网资源业务中台交互VIP免费

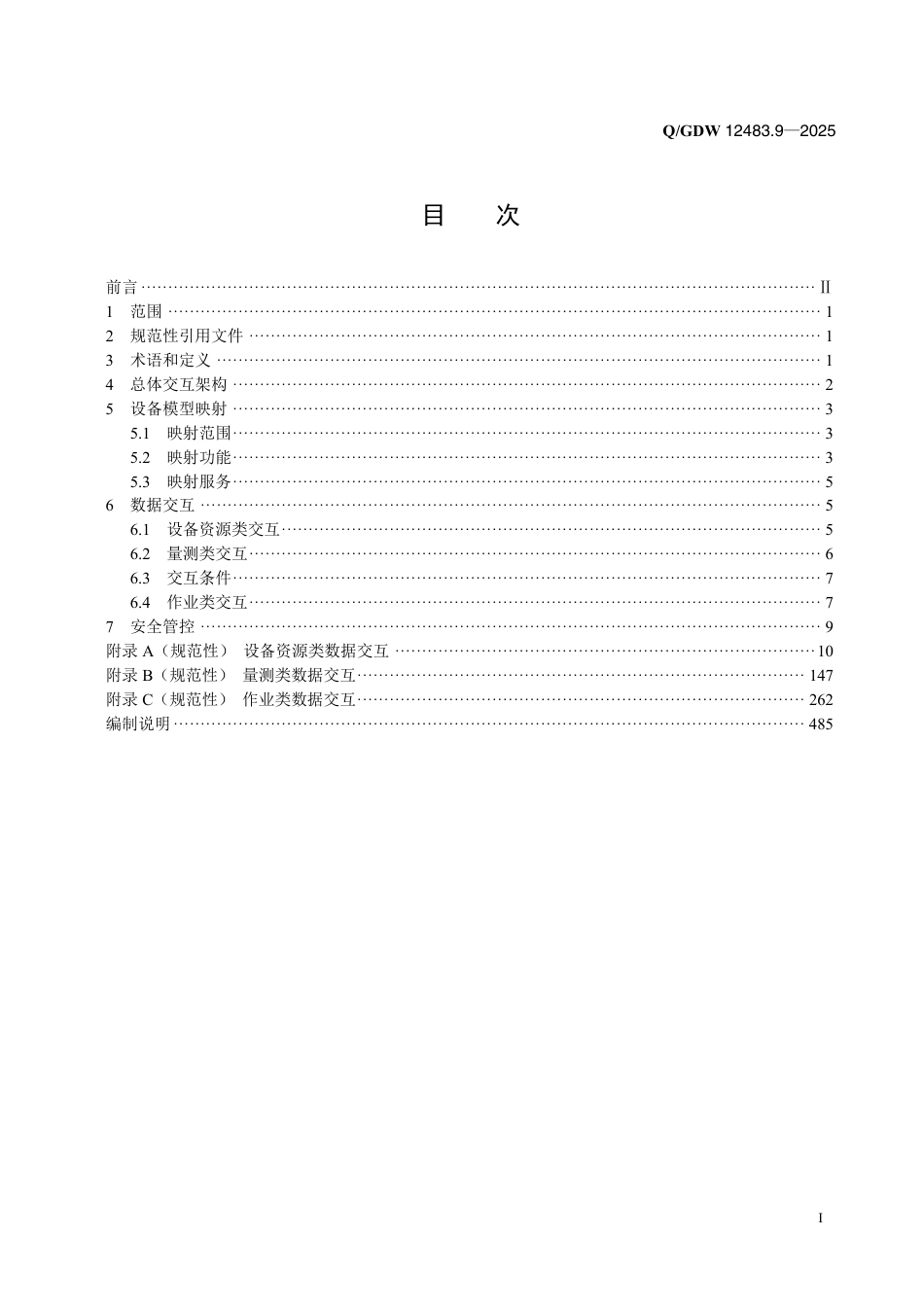

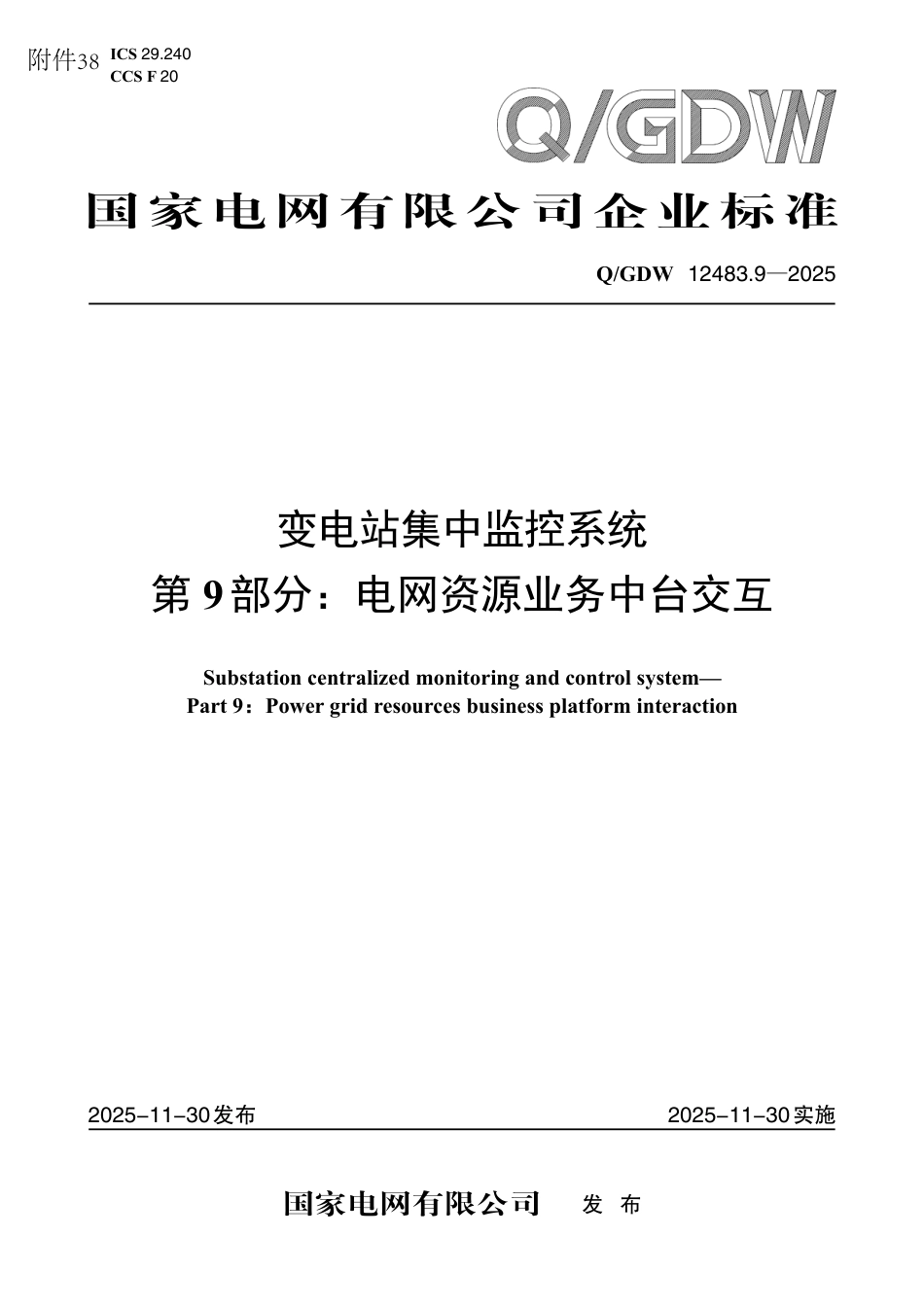

ICS 29.240 CCS F 20 备案号：37323-2012 国家电网有限公司企业标准Q/GDW 12483.9—2025 变电站集中监控系统 第 9部分：电网资源业务中台交互Substation centralized monitoring and control system— Part 9：Power grid resources business platform interaction 2025-11-30发布 2025-11-30实施 国家电网有限公司 发 布 附件38Q/GDW 12483.9—2025 I 目 次 前言 ····························································································································· Ⅱ 1 范围 ························································································································· 1 2 规范性引用文件 ·········································································································· 1 3 术语和定义 ················································································································ 1 4 总体交互架构 ············································································································· 2 5 设备模型映射 ············································································································· 3 5.1 映射范围 ············································································································· 3 5.2 映射功能 ············································································································· 3 5.3 映射服务 ············································································································· 5 6 数据交互 ··················································································································· 5 6.1 设备资源类交互 ···································································································· 5 6.2 量测类交互 ·········································································································· 6 6.3 交互条件 ············································································································· 7 6.4 作业类交互 ·········································································································· 7 7 安全管控 ··················································································································· 9 附录 A（规范性） 设备资源类数据交互 ·············································································· 10 附录 B（规范性） 量测类数据交互 ··················································································· 147 附录 C（规范性） 作业类数据交互 ··················································································· 262 编制说明 ····················································································································· 485 Q/GDW 12483.9—2025 II 前 言 本文件依据 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的要求，按照《国家电网有限公司技术标准管理办法》的规定起草。本文件是 Q/GDW 12483《变电站集中监控系统》的第 9 部分。Q/GDW 12483 已经发布了以下部分： ——第 1 部分：总则； ——第 2 部分：设计规范； ——第 3 部分：数据规范； ——第 4 部分：基础平台； ——第 5 部分：功能应用； ——第 6 部分：人机界面； ——第 7 部分：检测规范； ——第 9 部分：电网资源业务中台交互。 本文件由国家电网有限公司设备管理部提出并解释。本文件由国家电网有限公司科技创新部归口。本文件起草单位：国网江苏省电力有限公司、国网浙江省电力有限公司、国网四川省电力公司、南京南瑞信息通信科技有限公司、国电南瑞科技股份有限公司、中国电力科学研究院有限公司。本文件主要起草人：郝宝欣、范青、李岩、徐晓峰、孙杨、何成宝、邵飞、王浩、姚楠、潘建亚、季潇、黄瑜、张帆、何锐、陈朋、吴刚、鲁明、朱润泽、赫志远、薛凯文、王兆生、张炜、朱宇、刘坤、洪功义、牛紫阳、钱平、邹琬、俞一峰、汤益飞、杨俊威、戴哲仁、朱轶伦、焦岩、刘超、周立秋、成阳、李劲松、张金虎、樊锐轶、周快、张海燕、肖云、曾学强、王玉龙、李闽川、栾菊敏、余银、郭军帅、杨鑫、郭斌、江帆。本文件首次发布。本文件在执行过程中的意见或建议反馈至国家电网有限公司科技创新部。Q/GDW 12483.9—2025 1 变电站集中监控系统 第 9部分：电网资源业务中台交互 1 范围 本文件规定了变电站集中监控系统电网资源业务中台交互的总体交互架构、设备资源模型映射、数据交互、安全管控。 本文件适用于变电站集中监控系统与电网资源业务中台交互的设计、研发和实施。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 22239 信息安全技术 网络安全等级保护基本要求 GB/T 30149 电网通用模型描述规范 GB/T 33601 电网设备通用模型数据命名规范 GB/T 36572 电力监控系统网络安全防护导则 DL/T 1171 电网设备通用数据模型命名规范 Q/GDW 10703 国家电网有限公司公共信息模型（SG-CIM） 3 术语和定义 下列术语和定义适用于本文件。 3.1 消息组件 messaging component 一种方便发送和接收消息的工具，被广泛应用于构建事件驱动的应用程序和分布式系统。常见的消息组件有 Apache Kafka、RabbitMQ、ActiveMQ 等。 3.2 映射关系 mapping relationships 不同系统之间同一设备模型的对应关系。 3.3 设备资源信息 device resource information 变电站一次设备、二次设备、辅助设备等，描述设备名称、编号、类型等基本信息。 3.4 变电站集中监控系统 substation centralized equipment monitoring and control system 部署于集控站，面向变电设备的智能监控技术支持系统，对设备的运行监视、操作与控制、监控管理等业务提供技术支持。简称集控系统。 3.5 电网资源业务中台 business mid-ground of power system resource 通过整合分散在各专业的电网设备、拓扑等数据，实现电源、电网到用户全网数据的统一标准、Q/GDW 12483.9—2025 2 同源维护、统一管理，形成“电网一张图”，形成电网设备资源管理、资产（实物）管理、拓扑分析等企业级共享服务，支撑电网规划、生产检修、客户服务等业务场景及应用建设。简称业务中台。 3.6 结构化数据 structural data 也称作行数据，是由二维表结构来逻辑表达和实现的数据，严格地遵循数据格式与长度规范，主要通过关系型数据库进行存储和管理。 3.7 非结构化数据 unstructured data 数据结构不规则或不完整，没有预定义的数据模型，不方便用数据库二维逻辑表来表现的数据。包括所有格式的办公文档、文本、图片、HTML、各类报表、图像和音频/视频信息等。 4 总体交互架构 4.1 新一代变电站集中监控系统（集控系统）与电网资源业务中台（业务中台）采用服务调用或消息推送的方式进行数据交互，重点围绕设备资源、量测、作业三部分开展，交互原则：以数据来源系统为原则定义责任主体，由责任主体制定交互内容和接口方式。总体交互架构图如图 1 所示。 图 1 总体交互架构图 4.2 集控系统与业务中台交互的功能模块包括Ⅳ区的监控日志、全景监视、版本管理及远程智能巡视等，交互内容包括集控系统设备模型、量测数据、信息点表、设备版本等。在业务中台电网资源中心、实时量测中心及作业管理中心，实现业务中台设备台账、操作票、巡视、缺陷、隐患、故障等信息与集控系统的交互。 4.3 集控系统与业务中台之间通过消息组件和接口服务完成结构化数据交互，通过文件服务完成非结构化数据交互。 4.4 模型映射工具可以通过设备名称实现集控系统模型与业务中台设备台账的关联映射。 Q/GDW 12483.9—2025 3 5 设备模型映射 5.1 映射范围 映射范围应包括变电站模型、间隔模型及一次设备类、二次设备类和辅助设备（设施）类模型。 a） 一次设备类：变压器、断路器、刀闸、母线、电容器、电压互感器、电流互感器、消弧线圈、高压电抗器、避雷器、手车等一次设备模型； b） 二次设备类：测控装置、断路器保护、母线保护、主变压器保护、母联（分段）保护、备自投等二次设备模型； ...
