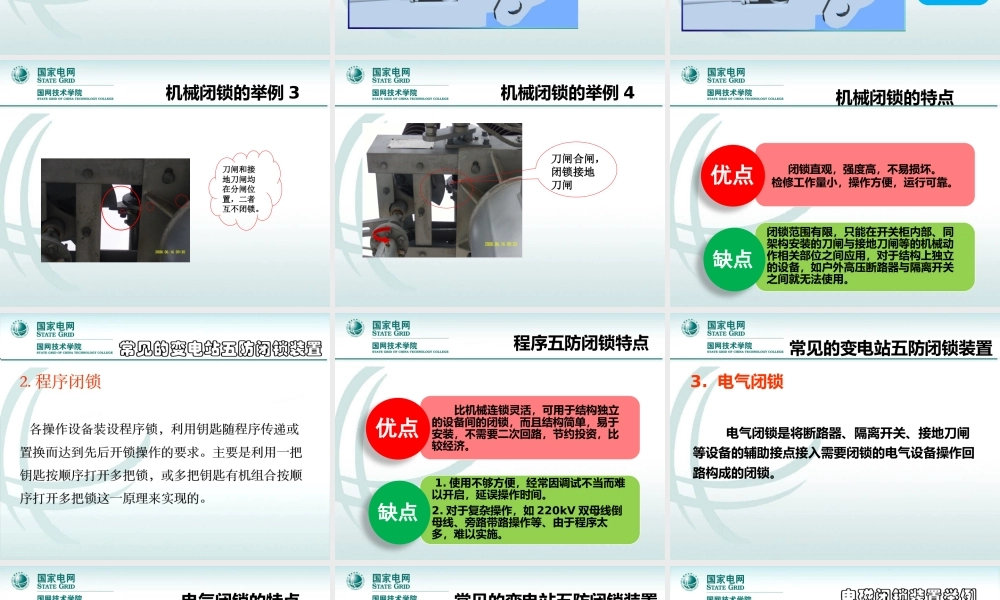

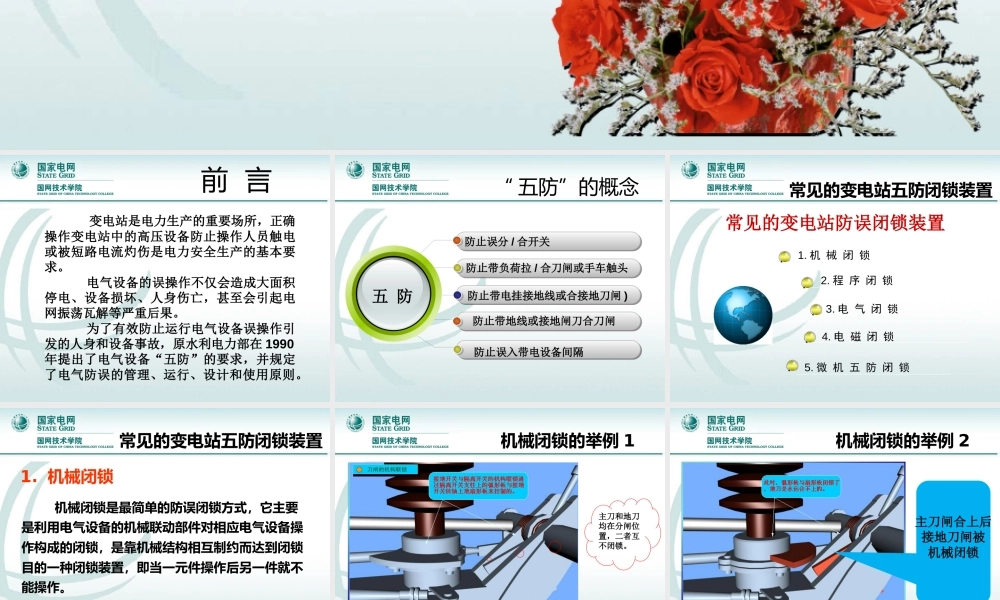

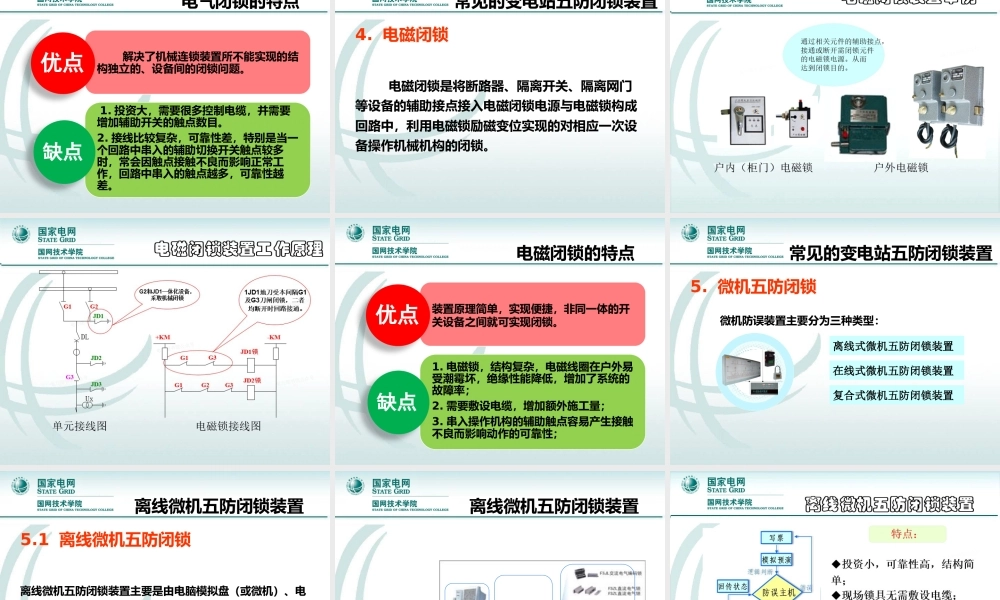

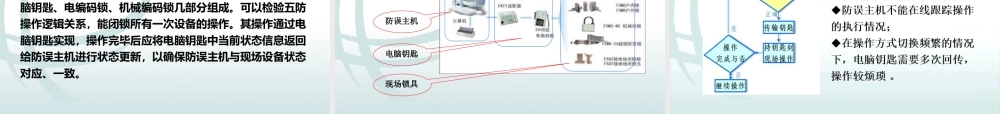

变电站的“五防”系统 变电站是电力生产的重要场所，正确操作变电站中的高压设备防止操作人员触电或被短路电流灼伤是电力安全生产的基本要求。 电气设备的误操作不仅会造成大面积停电、设备损坏、人身伤亡，甚至会引起电网振荡瓦解等严重后果。 为了有效防止运行电气设备误操作引发的人身和设备事故，原水利电力部在 1990年提出了电气设备“五防”的要求，并规定了电气防误的管理、运行、设计和使用原则。 前 言“ 五防”的概念防止误分 / 合开关 防止带负荷拉 / 合刀闸或手车触头防止带电挂接地线或合接地刀闸 )防止带地线或接地闸刀合刀闸防止误入带电设备间隔 五 防常见的变电站防误闭锁装置常见的变电站防误闭锁装置1. 机 械 闭 锁2. 程 序 闭 锁3. 电 气 闭 锁4. 电 磁 闭 锁5. 微 机 五 防 闭 锁常见的变电站五防闭锁装置 机械闭锁是最简单的防误闭锁方式，它主要是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁，是靠机械结构相互制约而达到闭锁目的一种闭锁装置，即当一元件操作后另一件就不能操作。常见的变电站五防闭锁装置1. 机械闭锁主刀和地刀均在分闸位置，二者互不闭锁。机械闭锁的举例 1主刀闸合上后接地刀闸被机械闭锁机械闭锁的举例 2刀闸和接地刀闸均在分闸位置，二者互不闭锁。机械闭锁的举例 3刀闸合闸，闭锁接地刀闸机械闭锁的举例 4闭锁直观，强度高，不易损坏。检修工作量小，操作方便，运行可靠。闭锁范围有限，只能在开关柜内部、同架构安装的刀闸与接地刀闸等的机械动作相关部位之间应用，对于结构上独立的设备，如户外高压断路器与隔离开关之间就无法使用。缺点优点机械闭锁的特点 比机械连锁灵活，可用于结构独立的设备间的闭锁，而且结构简单，易于安装，不需要二次回路，节约投资，比较经济。 1. 使用不够方便，经常因调试不当而难以开启，延误操作时间。2. 对于复杂操作，如 220kV 双母线倒母线、旁路带路操作等、由于程序太多，难以实施。缺点优点程序五防闭锁特点 电气闭锁是将断路器、隔离开关、接地刀闸等设备的辅助接点接入需要闭锁的电气设备操作回路构成的闭锁。3. 电气闭锁常见的变电站五防闭锁装置 解决了机械连锁装置所不能实现的结构独立的、设备间的闭锁问题。 1. 投资大，需要很多控制电缆，并需要增加辅助开关的触点数目。2. 接线比较复杂，可靠性差，特别是当一个回路中串入的辅助切换开关触点较多时，常会因触点接触不良而影...
