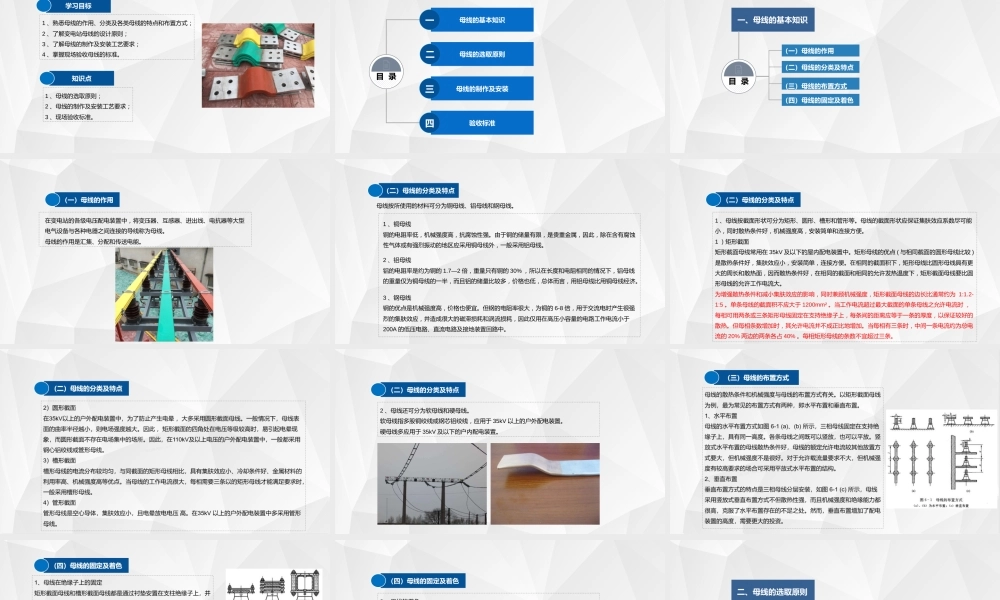

PPT 模板下载： www.1ppt.com/moban/ 10kV 母线的介绍、选取、制作、安装及验收1 、熟悉母线的作用、分类及各类母线的特点和布置方式；2 、了解变电站母线的设计原则；3 、了解母线的制作及安装工艺要求；4 、掌握现场验收母线的标准。1 、母线的选取原则；2 、母线的制作及安装工艺要求；3 、现场验收标准。学习目标知识点目 录母线的基本知识母线的选取原则母线的制作及安装验收标准一二三四（一）母线的作用（二）母线的分类及特点（三）母线的布置方式（四）母线的固定及着色目 录一、母线的基本知识在变电站的各级电压配电装置中，将变压器、互感器、进出线、电抗器等大型电气设备与各种电器之间连接的导线称为母线。母线的作用是汇集、分配和传送电能。（一）母线的作用2 、铝母线铝的电阻率是约为铜的 1.7—2 倍，重量只有铜的 30% ，所以在长度和电阻相同的情况下，铝母线的重量仅为铜母线的一半，而且铝的储量比较多，价格也低，总体而言，用铝母线比用铜母线经济。（二）母线的分类及特点1 、铜母线铜的电阻率低，机械强度高，抗腐蚀性强。由于铜的储量有限，是贵重金属，因此，除在含有腐蚀性气体或有强烈振动的地区应采用铜母线外，一般采用铝母线。3 、钢母线钢的优点是机械强度高，价格也便宜。但钢的电阻率很大，为铜的 6-8 倍，用于交流电时产生很强烈的集肤效应，并造成很大的磁滞损耗和涡流损耗，因此仅用在高压小容量的电路工作电流小于200A 的低压电路、直流电路及接地装置回路中。母线按所使用的材料可分为铜母线、铝母线和钢母线。1 、母线按截面形状可分为矩形、圆形、槽形和管形等。母线的截面形状应保证集肤效应系数尽可能小，同时散热条件好，机械强度高，安装简单和连接方便。1 ）矩形截面矩形截面母线常用在 35kV 及以下的屋内配电装置中。矩形母线的优点 ( 与相同截面的圆形母线比较 ) 是散热条件好，集肤效应小，安装简单，连接方便。在相同的截面积下，矩形母线比圆形母线具有更大的周长和散热面，因而散热条件好，在相同的截面和相同的允许发热温度下，矩形截面母线要比圆形母线的允许工作电流大。为增强散热条件和减小集肤效应的影响，同时兼顾机械强度，矩形截面母线的边长比通常约为 1:1.2-1:5 。单条母线的截面积不应大于 1200mm² 。当工作电流超过最大截面的单条母线之允许电流时 ，每相可用两条或三条矩形母线固定在支持绝缘子上，每条间的距离应等于一条的厚度，以保...
