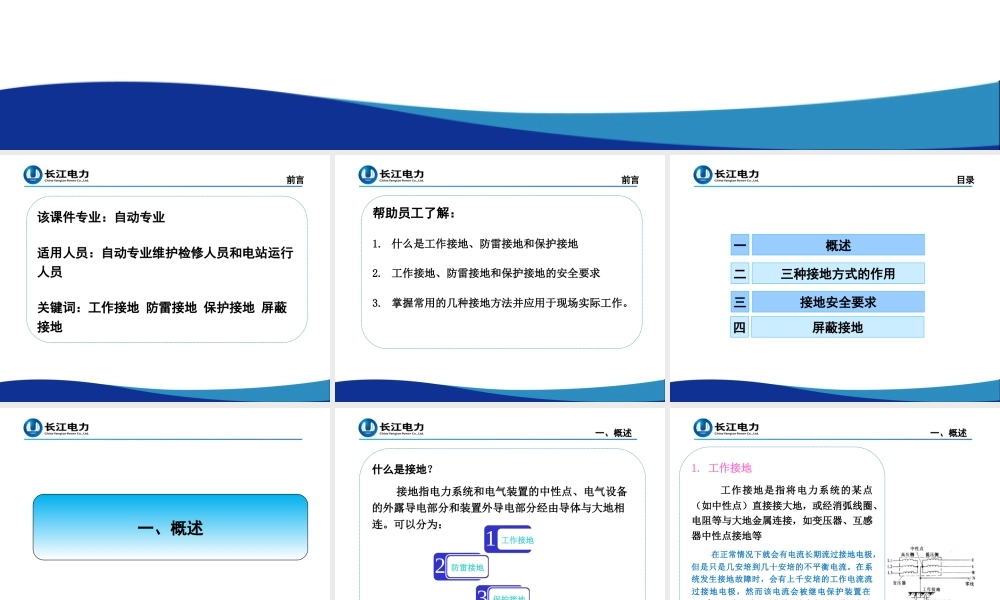

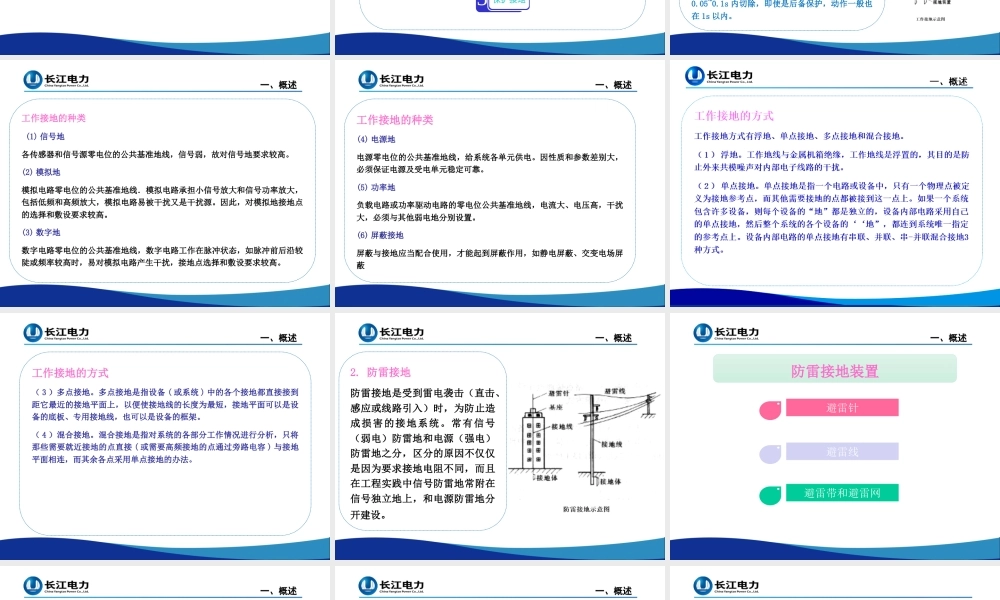

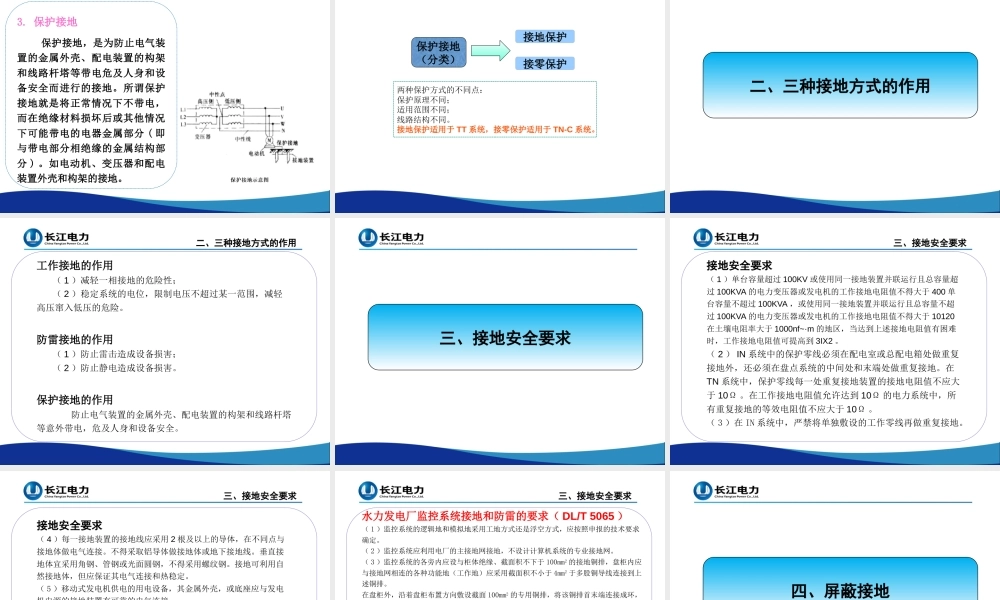

工作接地、防雷接地和保护接地的作用及接地安全要求该课件专业：自动专业适用人员：自动专业维护检修人员和电站运行人员关键词：工作接地 防雷接地 保护接地 屏蔽接地前言帮助员工了解：1. 什么是工作接地、防雷接地和保护接地2. 工作接地、防雷接地和保护接地的安全要求3. 掌握常用的几种接地方法并应用于现场实际工作。前言一概述三接地安全要求二三种接地方式的作用目录四屏蔽接地一、概述什么是接地？ 接地指电力系统和电气装置的中性点、电气设备的外露导电部分和装置外导电部分经由导体与大地相连。可以分为：一、概述3 保护接地1 工作接地2 防雷接地1. 工作接地 工作接地是指将电力系统的某点（如中性点）直接接大地，或经消弧线圈、电阻等与大地金属连接，如变压器、互感器中性点接地等 在正常情况下就会有电流长期流过接地电极，但是只是几安培到几十安培的不平衡电流。在系统发生接地故障时，会有上千安培的工作电流流过接地电极，然而该电流会被继电保护装置在0.05~0.1s 内切除，即使是后备保护，动作一般也在 1s 以内。 一、概述工作接地的种类 (1) 信号地各传感器和信号源零电位的公共基准地线，信号弱，故对信号地要求较高。(2) 模拟地模拟电路零电位的公共基准地线．模拟电路承担小信号放大和信号功率放大，包括低频和高频放大，模拟电路易被干扰又是干扰源。因此，对模拟地接地点的选择和敷设要求较高。(3) 数字地数字电路零电位的公共基准地线，数字电路工作在脉冲状态，如脉冲前后沿较陡或频率较高时，易对模拟电路产生干扰，接地点选择和敷设要求较高。一、概述工作接地的种类(4) 电源地电源零电位的公共基准地线，给系统各单元供电。因性质和参数差别大，必须保证电源及受电单元稳定可靠。(5) 功率地负载电路或功率驱动电路的零电位公共基准地线，电流大、电压高，干扰大，必须与其他弱电地分别设置。(6) 屏蔽接地屏蔽与接地应当配合使用，才能起到屏蔽作用，如静电屏蔽、交变电场屏蔽 一、概述工作接地的方式（ 3 ）多点接地。多点接地是指设备 ( 或系统 ) 中的各个接地都直接接到距它最近的接地平面上，以便使接地线的长度为最短，接地平面可以是设备的底板、专用接地线，也可以是设备的框架。（ 4 ）混合接地。混合接地是指对系统的各部分工作情况进行分析，只将那些需要就近接地的点直接 ( 或需要高频接地的点通过旁路电容 ) 与接地平面相连，而其余各点采用单点接地的办法。一、概...
