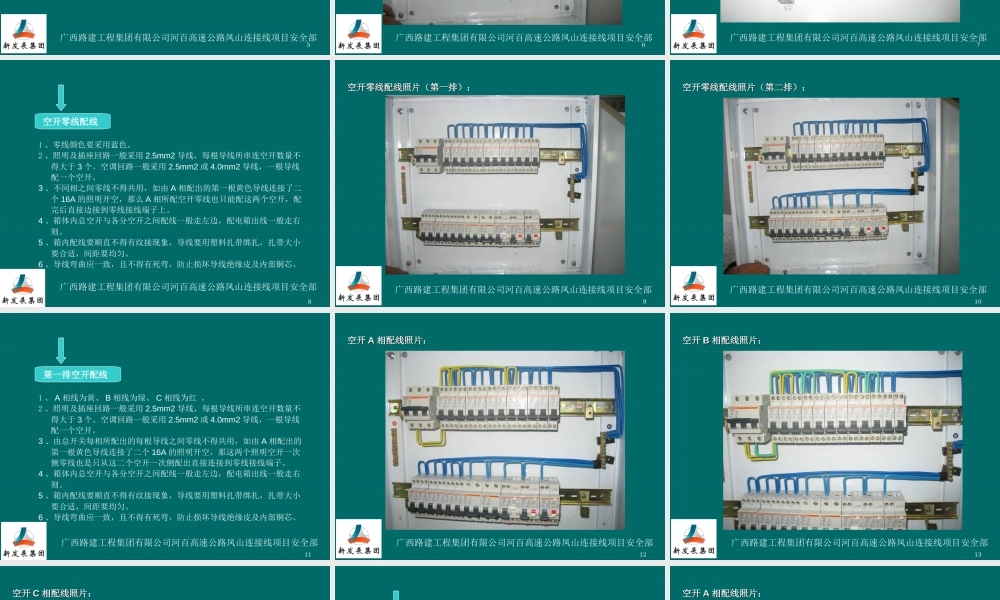

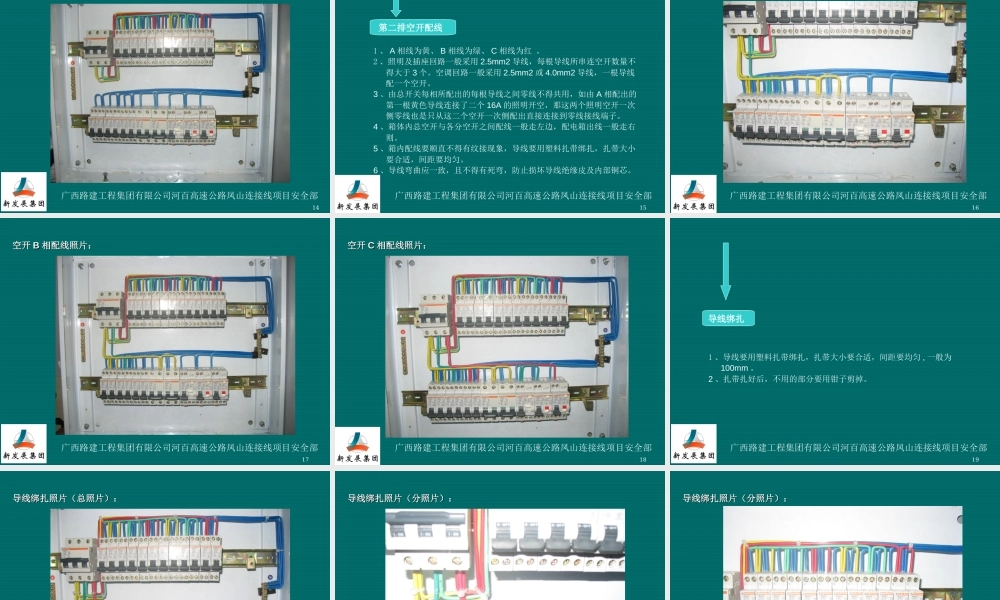

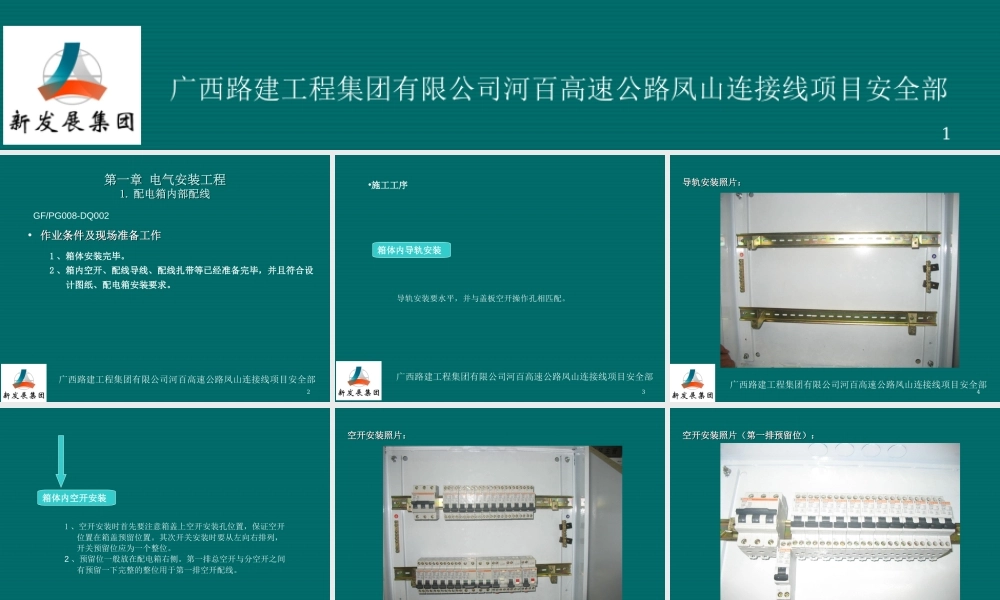

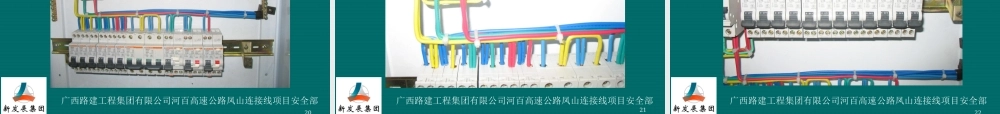

1电气安装施工分项作业培训教材电气安装施工分项作业培训教材配电箱内部配线广西路建工程集团有限公司河百高速公路凤山连接线项目安全部 主讲： 李庆 2第一章 电气安装工程第一章 电气安装工程1.1. 配电箱内部配线配电箱内部配线 1 、箱体安装完毕。 2 、箱内空开、配线导线、配线扎带等已经准备完毕，并且符合设 计图纸、配电箱安装要求。•作业条件及现场准备工作作业条件及现场准备工作GF/PG008-DQ002广西路建工程集团有限公司河百高速公路凤山连接线项目安全部3箱体内导轨安装 •施工工序导轨安装要水平，并与盖板空开操作孔相匹配。广西路建工程集团有限公司河百高速公路凤山连接线项目安全部4导轨安装照片：导轨安装照片：广西路建工程集团有限公司河百高速公路凤山连接线项目安全部51 、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。其次开关安装时要从左向右排列，开关预留位应为一个整位。 2 、预留位一般放在配电箱右侧。第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。箱体内空开安装 广西路建工程集团有限公司河百高速公路凤山连接线项目安全部6空开安装照片：空开安装照片：广西路建工程集团有限公司河百高速公路凤山连接线项目安全部7空开安装照片（第一排预留位）：空开安装照片（第一排预留位）：广西路建工程集团有限公司河百高速公路凤山连接线项目安全部81 、零线颜色要采用蓝色。2 、照明及插座回路一般采用 2.5mm2 导线，每根导线所串连空开数量不得大于 3 个。空调回路一般采用 2.5mm2 或 4.0mm2 导线，一根导线配一个空开。3 、不同相之间零线不得共用，如由 A 相配出的第一根黄色导线连接了二个 16A 的照明开空，那么 A 相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。4 、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。5 、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。6 、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。 空开零线配线 广西路建工程集团有限公司河百高速公路凤山连接线项目安全部9空开零线配线照片（第一排）：空开零线配线照片（第一排）：广西路建工程集团有限公司河百高速公路凤山连接线项目安全部10空开零线配线照片（第二排）：空开零线配线照片（第二排）：广西路建工程集团有限公司河百高速公路凤山连接线...
