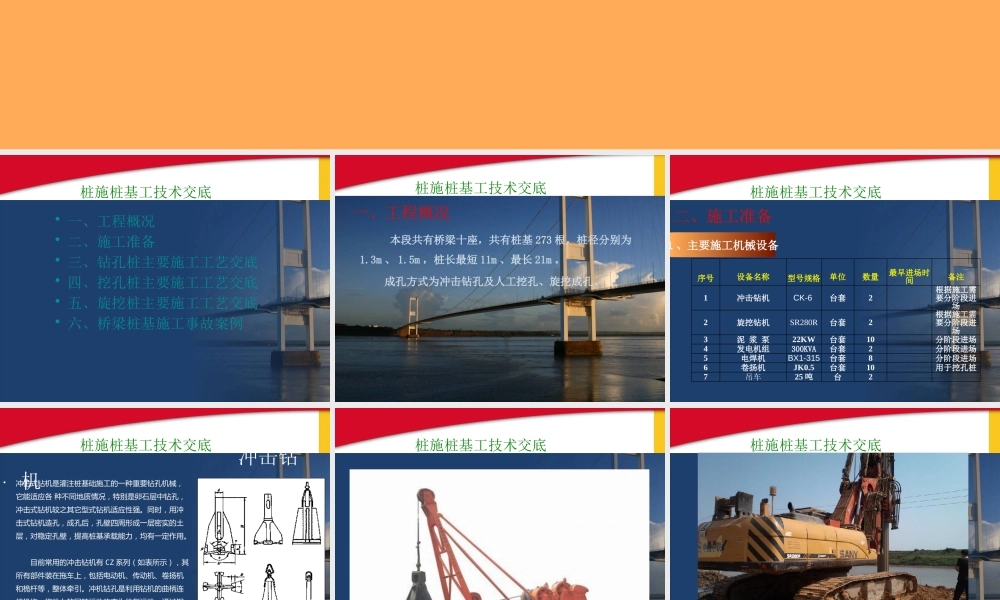

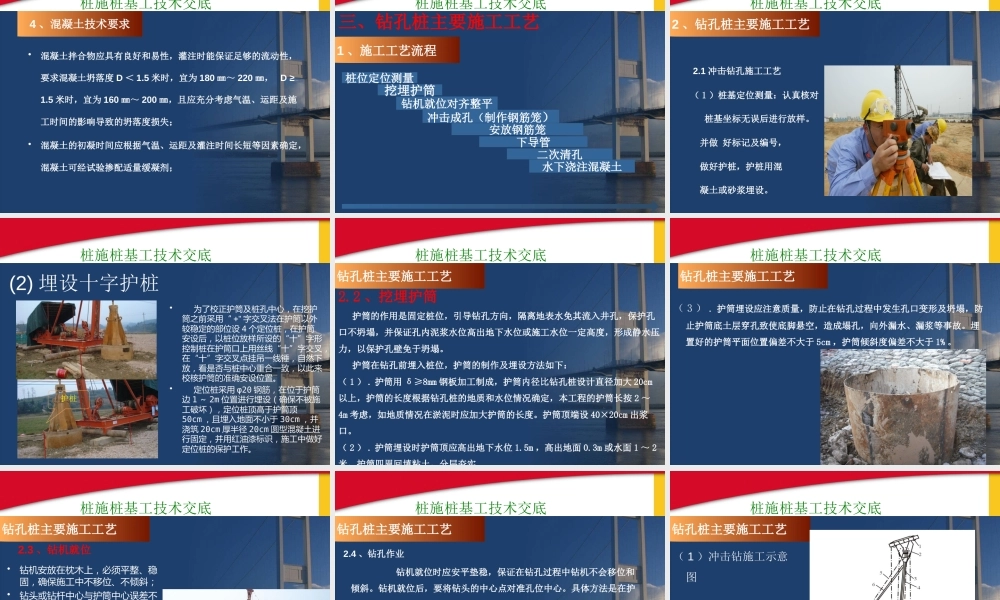

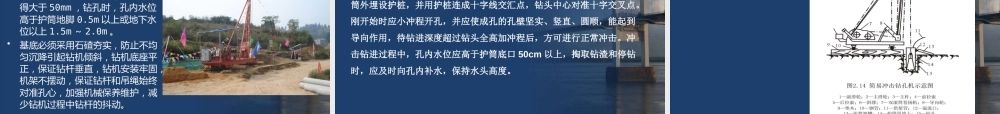

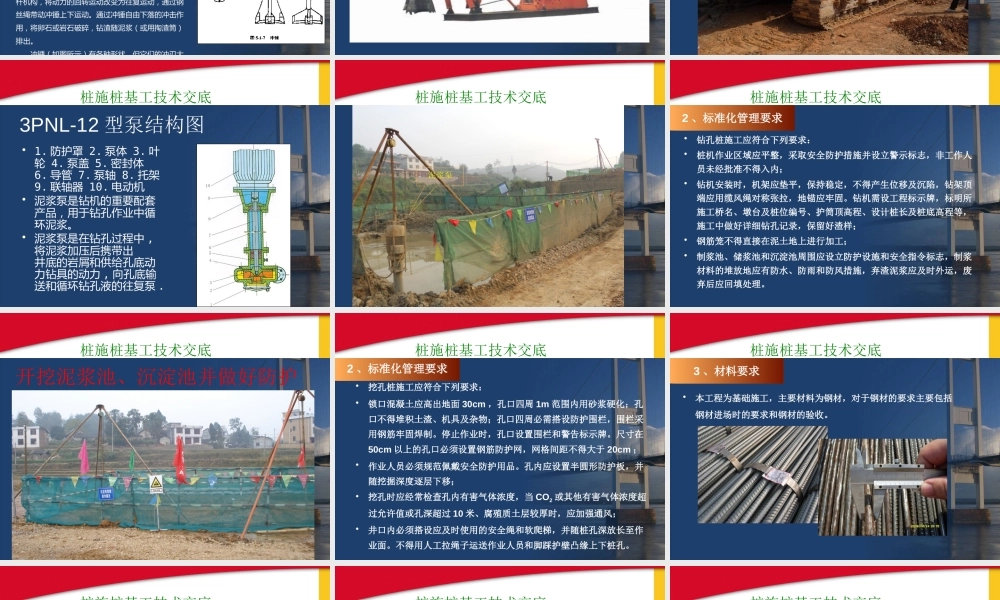

桥梁桩基础施工技术交底• 一、工程概况• 二、施工准备• 三、钻孔桩主要施工工艺交底• 四、挖孔桩主要施工工艺交底• 五、旋挖桩主要施工工艺交底• 六、桥梁桩基施工事故案例桩施桩基工技术交底 本段共有桥梁十座，共有桩基 273 根，桩径分别为1.3m 、 1.5m ，桩长最短 11m 、最长 21m 。 成孔方式为冲击钻孔及人工挖孔、旋挖成孔。 一、工程概况桩施桩基工技术交底二、施工准备1 、主要施工机械设备序号设备名称型号规格单位数量最早进场时间备注1冲击钻机CK-6 台套2根据施工需要分阶段进场2旋挖钻机SR280R台套2根据施工需要分阶段进场3泥 浆 泵22KW台套10分阶段进场4发电机组300KVA台套2分阶段进场5电焊机BX1-315台套8分阶段进场6卷扬机JK0.5台套10用于挖孔桩7吊车25 吨台2桩施桩基工技术交底 冲击钻机•冲击式钻机是灌注桩基础施工的一种重要钻孔机械，它能适应各 种不同地质情况，特别是卵石层中钻孔，冲击式钻机较之其它型式钻机适应性强。同时，用冲击式钻机造孔，成孔后，孔壁四周形成一层密实的土层，对稳定孔壁，提高桩基承载能力，均有一定作用。 目前常用的冲击钻机有 CZ 系列（如表所示），其所有部件装在拖车上，包括电动机、传动机、卷扬机和桅杆等，整体牵引。冲机钻孔是利用钻机的曲柄连杆机构，将动力的回转运动改变为往复运动，通过钢丝绳带动冲锤上下运动。通过冲锤自由下落的冲击作用，将卵石或岩石破碎，钻渣随泥浆（或用掏渣筒）排出。冲锤（如图所示）有各种形状但它们的冲刃大桩施桩基工技术交底桩施桩基工技术交底桩施桩基工技术交底桩施桩基工技术交底三一的旋挖技术—三一的水上的施工技术桩施桩基工技术交底桩施桩基工技术交底3PNL-12 型泵结构图 • 1. 防护罩 2. 泵体 3. 叶轮 4. 泵盖 5. 密封体 6. 导管 7. 泵轴 8. 托架 9. 联轴器 10. 电动机 • 泥浆泵是钻机的重要配套产品，用于钻孔作业中循环泥浆。• 泥浆泵是在钻孔过程中 ,将泥浆加压后携带出井底的岩屑和供给孔底动力钻具的动力 , 向孔底输送和循环钻孔液的往复泵 . 桩施桩基工技术交底泥浆泵桩施桩基工技术交底桩施桩基工技术交底•钻孔桩施工应符合下列要求：•桩机作业区域应平整，采取安全防护措施并设立警示标志，非工作人员未经批准不得入内；•钻机安装时，机架应垫平，保持稳定，不得产生位移及沉陷，钻架顶端应用缆风绳对称张拉，地锚应牢固。钻机需设工程标示牌，标明所施工桥名、...
