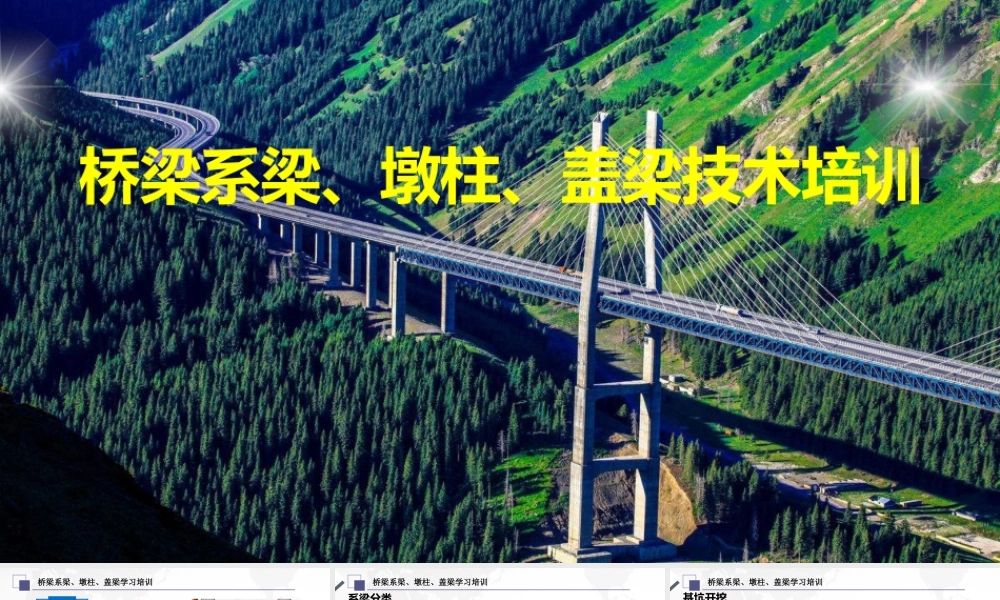

桥梁系梁、墩柱、盖梁技术培训ppt（61页）VIP免费

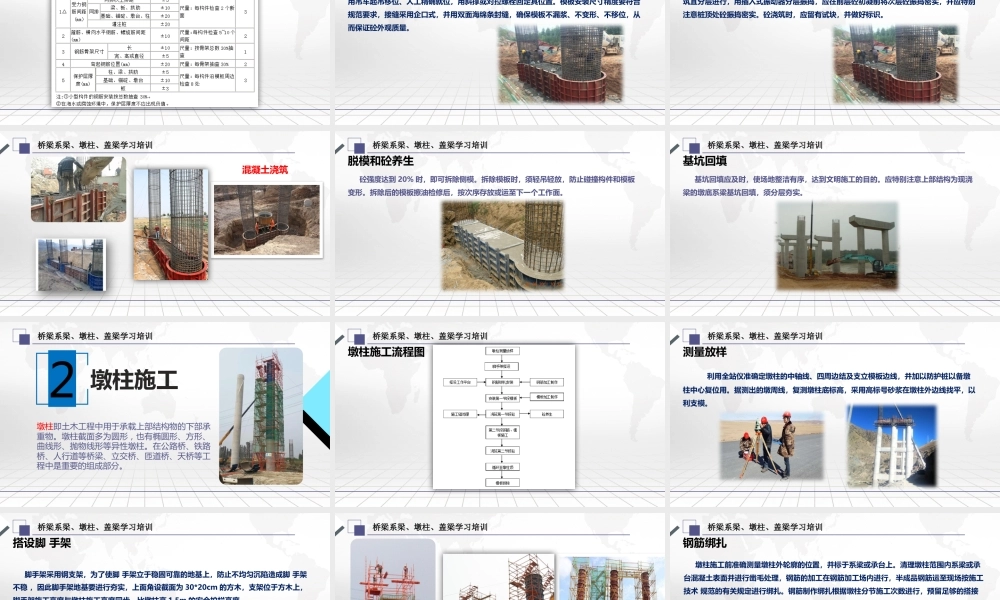

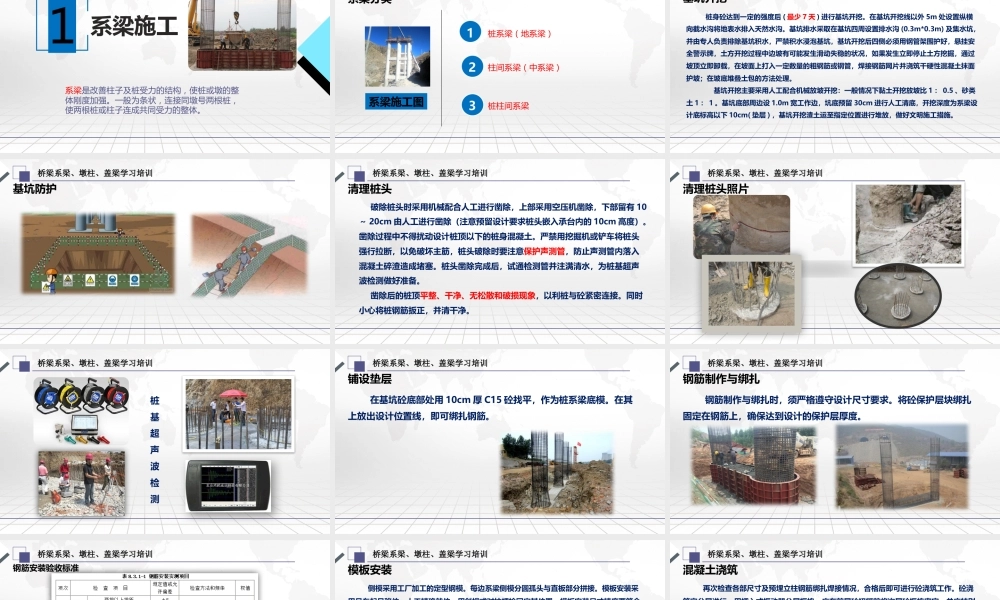

桥梁系梁、墩柱、盖梁学习培训桥梁系梁、墩柱、盖梁技术培训桥梁系梁、墩柱、盖梁学习培训1 系梁施工系梁是改善柱子及桩受力的结构，使桩或墩的整体刚度加强。一般为条状，连接同墩号两根桩，使两根桩或柱子连成共同受力的整体。桥梁系梁、墩柱、盖梁学习培训系梁分类柱间系梁（中系梁）系梁施工图1桩系梁（地系梁）23桩柱间系梁桥梁系梁、墩柱、盖梁学习培训基坑开挖 桩身砼达到一定的强度后 ( 最少 7 天 ) 进行基坑开挖。在基坑开挖线以外 5m 处设置纵横向截水沟将地表水排入天然水沟。基坑排水采取在基坑四周设置排水沟 (0.3m*0.3m) 及集水坑，并由专人负责排除基坑积水，严禁积水浸泡基坑，基坑开挖后四侧必须用钢管架围护好，悬挂安全警示牌，土方开挖过程中边坡有可能发生滑动失稳的状况，如果发生立即停止土方挖掘，通过坡顶立即卸载，在坡面上打入一定数量的粗钢筋或钢管，焊接钢筋网片并浇筑干硬性混凝土抹面护坡；在坡底堆叠土包的方法处理。 基坑开挖主要采用人工配合机械放坡开挖：一般情况下黏土开挖放坡比 1 ： 0.5 、砂类土 1 ： 1 。基坑底部周边设 1.0m 宽工作边，坑底预留 30cm 进行人工清底，开挖深度为系梁设计底标高以下 10cm( 垫层 ) ，基坑开挖渣土运至指定位置进行堆放，做好文明施工措施。桥梁系梁、墩柱、盖梁学习培训基坑防护桥梁系梁、墩柱、盖梁学习培训清理桩头破除桩头时采用机械配合人工进行凿除，上部采用空压机凿除，下部留有 10～ 20cm 由人工进行凿除（注意预留设计要求桩头嵌入承台内的 10cm 高度）。凿除过程中不得扰动设计桩顶以下的桩身混凝土。严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋，桩头破除时要注意保护声测管，防止声测管内落入混凝土碎渣造成堵塞。桩头凿除完成后，试通检测管并注满清水，为桩基超声波检测做好准备。凿除后的桩顶平整、干净、无松散和破损现象，以利桩与砼紧密连接。同时小心将桩钢筋扳正，并清干净。 桥梁系梁、墩柱、盖梁学习培训清理桩头照片桥梁系梁、墩柱、盖梁学习培训桩基超声波检测桥梁系梁、墩柱、盖梁学习培训铺设垫层 在基坑砼底部处用 10cm 厚 C15 砼找平，作为桩系梁底模。在其上放出设计位置线，即可绑扎钢筋。桥梁系梁、墩柱、盖梁学习培训钢筋制作与绑扎 钢筋制作与绑扎时，须严格遵守设计尺寸要求。将砼保护层块绑扎固定在钢筋上，确保达到设计的保护层厚度。桥梁系梁、墩柱、盖梁学习培训钢筋安装验收标准桥...
