反循环桩基施工技术交底ppt（41页）VIP免费

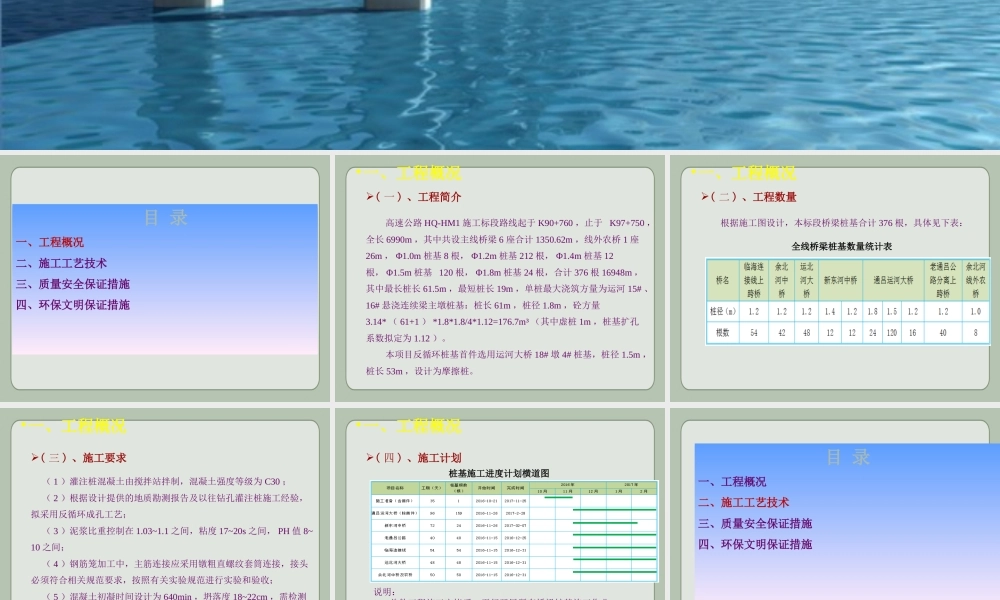

反循环桩基施工技术交底目 录一、工程概况二、施工工艺技术三、质量安全保证措施四、环保文明保证措施•一、工程概况( 一 ) 、工程简介高速公路 HQ-HM1 施工标段路线起于 K90+760 ，止于 K97+750 ，全长 6990m ，其中共设主线桥梁 6 座合计 1350.62m ，线外农桥 1 座26m ， Φ1.0m 桩基 8 根， Φ1.2m 桩基 212 根， Φ1.4m 桩基 12根， Φ1.5m 桩基 120 根， Φ1.8m 桩基 24 根，合计 376 根 16948m ，其中最长桩长 61.5m ，最短桩长 19m ，单桩最大浇筑方量为运河 15# 、16# 悬浇连续梁主墩桩基：桩长 61m ，桩径 1.8m ，砼方量3.14* （ 61+1 ） *1.8*1.8/4*1.12=176.7m³ （其中虚桩 1m ，桩基扩孔系数拟定为 1.12 ）。本项目反循环桩基首件选用运河大桥 18# 墩 4# 桩基，桩径 1.5m ，桩长 53m ，设计为摩擦桩。•一、工程概况( 二 ) 、工程数量根据施工图设计，本标段桥梁桩基合计 376 根，具体见下表：全线桥梁桩基数量统计表•一、工程概况( 三 ) 、施工要求 （ 1 ）灌注桩混凝土由搅拌站拌制，混凝土强度等级为 C30 ； （ 2 ）根据设计提供的地质勘测报告及以往钻孔灌注桩施工经验，拟采用反循环成孔工艺； （ 3 ）泥浆比重控制在 1.03~1.1 之间，粘度 17~20s 之间， PH 值 8~10 之间； （ 4 ）钢筋笼加工中，主筋连接应采用镦粗直螺纹套筒连接，接头必须符合相关规范要求，按照有关实验规范进行实验和验收； （ 5 ）混凝土初凝时间设计为 640min ，坍落度 18~22cm ，需检测坍落度和均匀度，温度，含水量合格后才能施工。 •一、工程概况( 四 ) 、施工计划桩基施工进度计划横道图说明：1 、首件工程施工完毕后，平行开展所有桥梁桩基施工作业；2 、通吕运河大桥桩基为本标段桩基施工工期控制节点，为保证 2017年 2 月 28 日桩基施工完毕，需投入钻机 10 台，运河南北各 5 台；3 、桥梁桩基 1 队（运河南）共需投入钻机 7 台，桥梁桩基 2 队（运河北）共需投入钻机 13 台，两个队伍总共投入钻机 20 台；目 录一、工程概况二、施工工艺技术三、质量安全保证措施 四、环保文明保证措施( 一 ) 、工艺流程•二、施工工艺技术•二、施工工艺技术2.1 施工准备 ⑴ 生产、生活临时建设桩基场地本着平整、坚实、无积水的的原则进行布置。钢筋笼在钢筋加工场集中制作，平板车运输到现场拼装...
