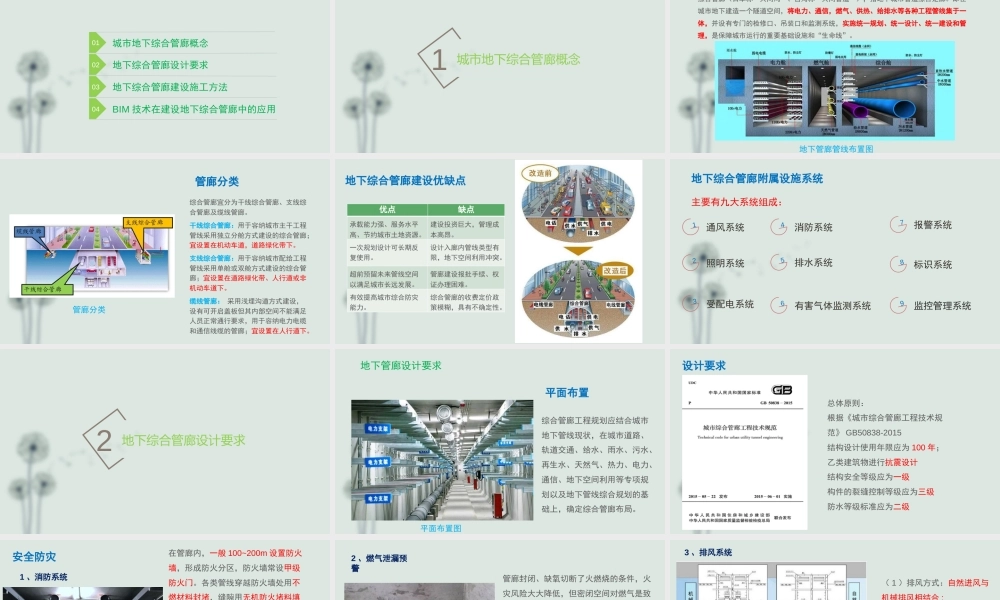

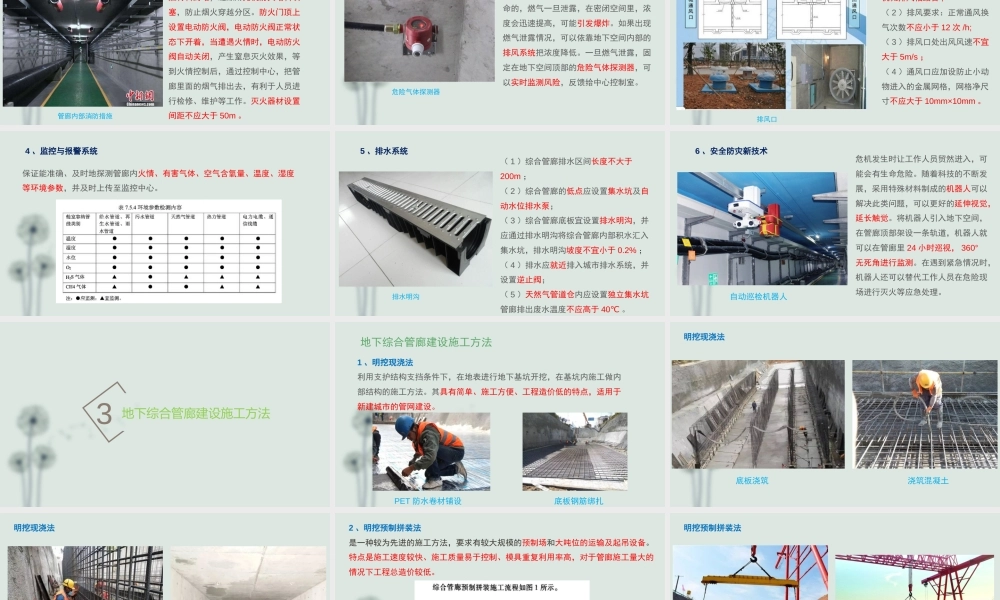

城市地下综合管廊建设城市地下综合管廊概念01地下综合管廊设计要求02地下综合管廊建设施工方法03BIM 技术在建设地下综合管廊中的应用041 城市地下综合管廊概念城市地下综合管廊概念综合管廊（日本称“共同沟”、台湾称“共同管道”），指地下城市管道综合走廊。即在城市地下建造一个隧道空间，将电力、通信，燃气、供热、给排水等各种工程管线集于一体，并设有专门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”。地下管廊管线布置图管廊分类综合管廊宜分为干线综合管廊、支线综合管廊及缆线管廊。干线综合管廊：用于容纳城市主干工程管线采用独立分舱方式建设的综合管廊；宜设置在机动车道，道路绿化带下。支线综合管廊：用于容纳城市配给工程管线采用单舱或双舱方式建设的综合管廊；宜设置在道路绿化带、人行道或非机动车道下。缆线管廊： 采用浅埋沟道方式建设，设有可开启盖板但其内部空间不能满足人员正常通行要求，用于容纳电力电缆和通信线缆的管廊；宜设置在人行道下。管廊分类优点缺点承载能力强、服务水平高、节约城市土地资源。建设投资巨大，管理成本高昂。一次规划设计可长期反复使用。设计入廊内管线类型有限，地下空间利用冲突。超前预留未来管线空间以满足城市长远发展。管廊建设报批手续、权证办理困难。有效提高城市综合防灾能力。综合管廊的收费定价政策模糊，具有不确定性。地下综合管廊建设优缺点7报警系统2照明系统3受配电系统5排水系统6有害气体监测系统4消防系统1通风系统8标识系统9监控管理系统地下综合管廊附属设施系统主要有九大系统组成：2 地下综合管廊设计要求地下管廊设计要求平面布置综合管廊工程规划应结合城市地下管线现状，在城市道路、轨道交通、给水、雨水、污水、再生水、天然气、热力、电力、通信、地下空间利用等专项规划以及地下管线综合规划的基础上，确定综合管廊布局。平面布置图设计要求总体原则：根据《城市综合管廊工程技术规范》 GB50838-2015结构设计使用年限应为 100 年；乙类建筑物进行抗震设计结构安全等级应为一级构件的裂缝控制等级应为三级防水等级标准应为二级安全防灾在管廊内，一般 100~200m 设置防火墙，形成防火分区，防火墙常设甲级防火门。各类管线穿越防火墙处用不燃材料封堵，缝隙用无机防火堵料填塞，防止烟火穿越分区。防火门顶上设置电动防火阀，电动防火阀正常状态下开着，当遭遇火情时，电动防火...
