T梁预制场标准化作业指导ppt（87页）VIP免费

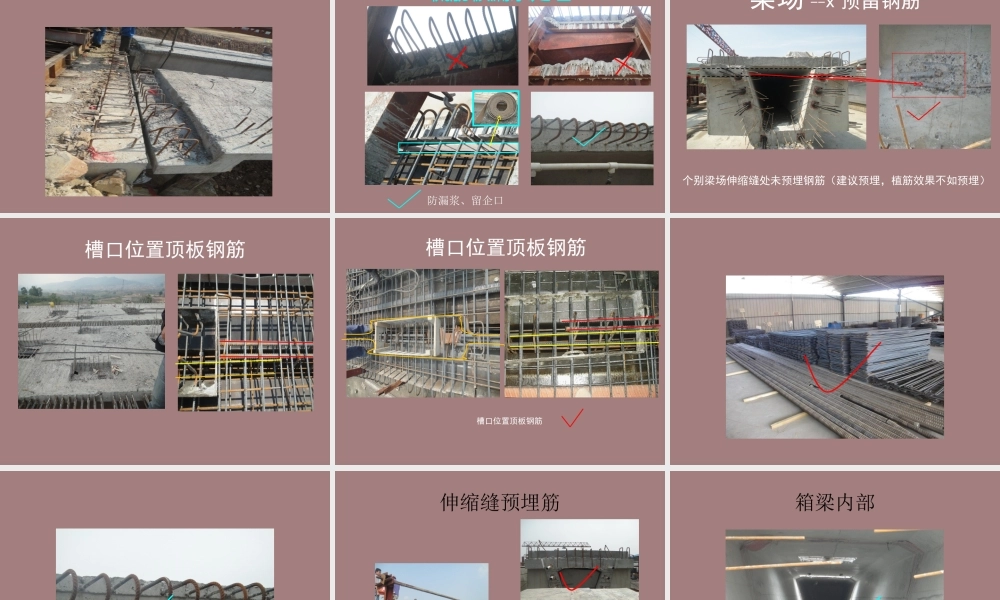

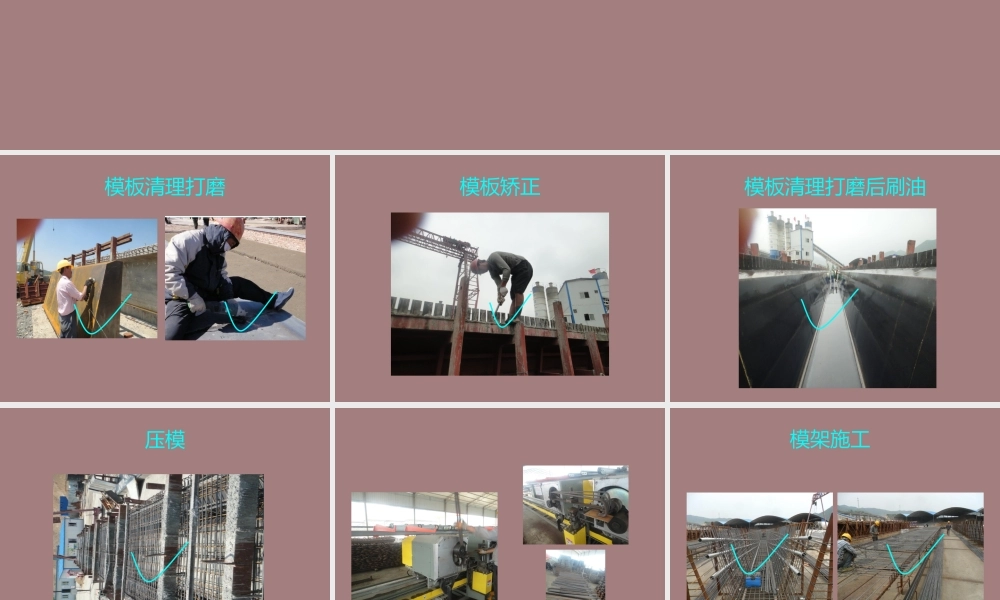

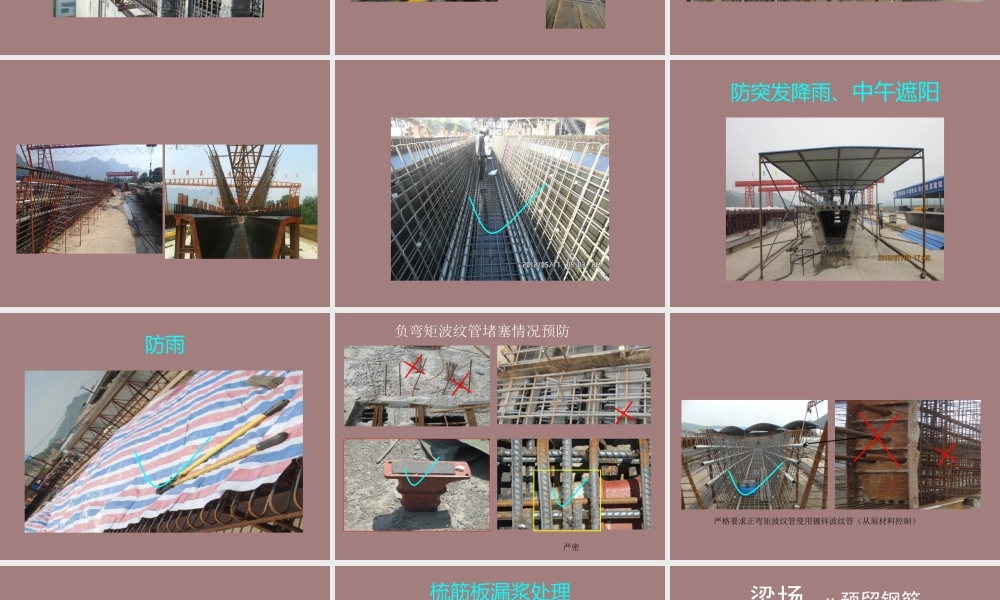

TT 梁预制场标准化作业指导梁预制场标准化作业指导（培训、交底参考）（培训、交底参考） 模板清理打磨模板矫正模板清理打磨后刷油压模模架施工防突发降雨、中午遮阳防雨严密负弯矩波纹管堵塞情况预防严格要求正弯矩波纹管使用镀锌波纹管（从原材料控制）防漏浆、留企口梳筋板漏浆处理梁场 --x 预留钢筋• 梁场— 8 预留钢筋个别梁场伸缩缝处未预埋钢筋（建议预埋，植筋效果不如预埋）槽口位置顶板钢筋槽口位置顶板钢筋槽口位置顶板钢筋伸缩缝预埋筋箱梁内部养生养生张拉挡板背后贴木板工具箱质量控制 -- 回弹翼缘板质量控制 -- 试穿检查质量控制 -- 梁体内检查场地规划• 符合施组要求• 场地硬化规划• 场地排水系统• 施工操作对场地要求一、底座：1 、尺寸符合要求；2 、底座底面钢板强度、与底座衔接牢固、焊接处打磨平整；3 、预拱度设置符合设计。二、模板（制作、安装、拆模）模板制作： 材料强度；（梁体变形，尺寸不符设计；跑模漏浆，强度降低；拆模困难，损坏砼）•接缝严密、无错台、无波浪；•端模角度与设计锚垫板角度一致；•直角部位在设计允许的情况下，尽量做成圆弧形，便于拆模，减小拆模损坏。•检查、校正。（浇筑、拆模变形；使用一定次数后强度降低，加固补强）支模：模板打磨；脱模剂尺寸、平顺、强度（对拉螺栓、支撑杆件、顶杆、压杆等）止浆措施；锚垫板与模板紧密连接，管口要封堵；预留孔注意： 1 、吊梁孔位置不能侵占主筋、波纹管位置； 2 、泄水孔、通气孔按设计要求预留拆模：拆模时间（浇筑时间、气温、浇筑完成后时间、气温）的确定。拆模工责任心、方法技巧总结预制梁质量通病预防措施 -- 参考：1 、梁体砼破损；建议： 1 、总结拆模时间； 2 、总结拆模方法技巧。2 、梁体浇筑跑模漏浆，露骨；梁体存在蜂窝；梁板顶面有露骨、浮浆现象； 钢筋锈蚀；个别钢筋缺少；绑扎不规范；焊接不规范、乱堆放、不保护等； 砼养生不及时、 不到位；建议：加强管理（支模、振捣、顶面收浆、梁体钢筋数量表钢筋绑扎工人、技术 员、监理员随身携带、养生等事项）*3 、负弯矩波纹管堵塞严重，钢绞线穿不过；•建议：①加强箱梁槽口模具的质量；施工时，应防止砼振捣棒直接接触击波纹管（变形）•② 锚垫板口可封死；（附图）•③ 波纹管要尽量插入锚垫板喇叭口中，必须做到密封、牢固、不易脱开和漏浆（塑料胶带多缠绕）；（附图）•④ 进行钢筋焊接时，要禁止焊渣烧破波纹管壁；正...
