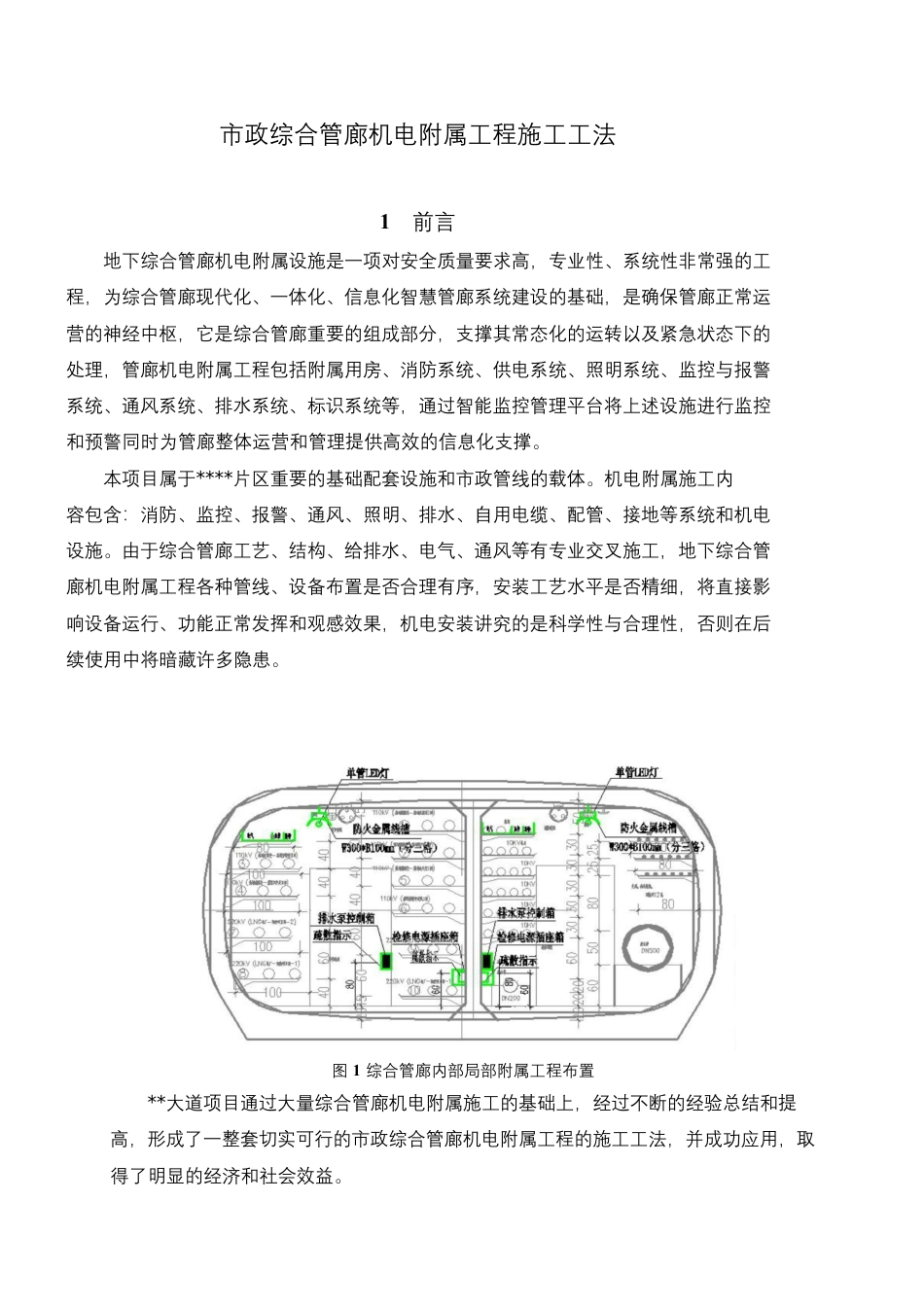

市政综合管廊机电附属工程施工工法1 前言地下综合管廊机电附属设施是一项对安全质量要求高，专业性、系统性非常强的工程，为综合管廊现代化、一体化、信息化智慧管廊系统建设的基础，是确保管廊正常运营的神经中枢，它是综合管廊重要的组成部分，支撑其常态化的运转以及紧急状态下的处理，管廊机电附属工程包括附属用房、消防系统、供电系统、照明系统、监控与报警系统、通风系统、排水系统、标识系统等，通过智能监控管理平台将上述设施进行监控和预警同时为管廊整体运营和管理提供高效的信息化支撑。本项目属于****片区重要的基础配套设施和市政管线的载体。机电附属施工内容包含：消防、监控、报警、通风、照明、排水、自用电缆、配管、接地等系统和机电设施。由于综合管廊工艺、结构、给排水、电气、通风等有专业交叉施工，地下综合管廊机电附属工程各种管线、设备布置是否合理有序，安装工艺水平是否精细，将直接影响设备运行、功能正常发挥和观感效果，机电安装讲究的是科学性与合理性，否则在后续使用中将暗藏许多隐患。图 1 综合管廊内部局部附属工程布置**大道项目通过大量综合管廊机电附属施工的基础上，经过不断的经验总结和提高，形成了一整套切实可行的市政综合管廊机电附属工程的施工工法，并成功应用，取得了明显的经济和社会效益。 2 工法特点2.0.1 工法采用热冷煨法结合施工，解决了多规格、多管组线路敷设空间交叉问题，使配管敷设合理顺畅美观，施作效率高，利于后期运营养护管理；2.0.2 综合集成了消防、智能预警、应急联动警示控制及救援逃生等子系统，实现了远程中央集中控制；2.0.3 内外接地联通，有效提高了接地系统的保护可靠性。3 适用范围本工法适用于市政综合管廊机电附属工程，地下机电设备安装工程，尤其是新建代建片区的城市地下机电设备安装。可适用于大型公共场所公用设备安装工程、厂房公用设备安装工程等工程的施工。4 工艺原理市政综合管廊机电附属工程先进行预埋管施工和定位及电气配管的敷设，然后进行桥架的安装，经过电缆铺设，照明灯具安装，压线、校线，再进行配电箱、控制箱安装，内接地基施工，检修插座施工，排水设备安装、通风设备安装，消防设备安装，报警设备安装，监控设备安装，最后统一调试。5 施工工艺流程及操作要点5.1 机电附属施工工艺流程配配电箱、控制箱安装照明、系统配线开关插座安装合土建预埋管及设备系统安装单机调试集中调试接地施工配管敷设桥架安装敷设电缆竣工图...
