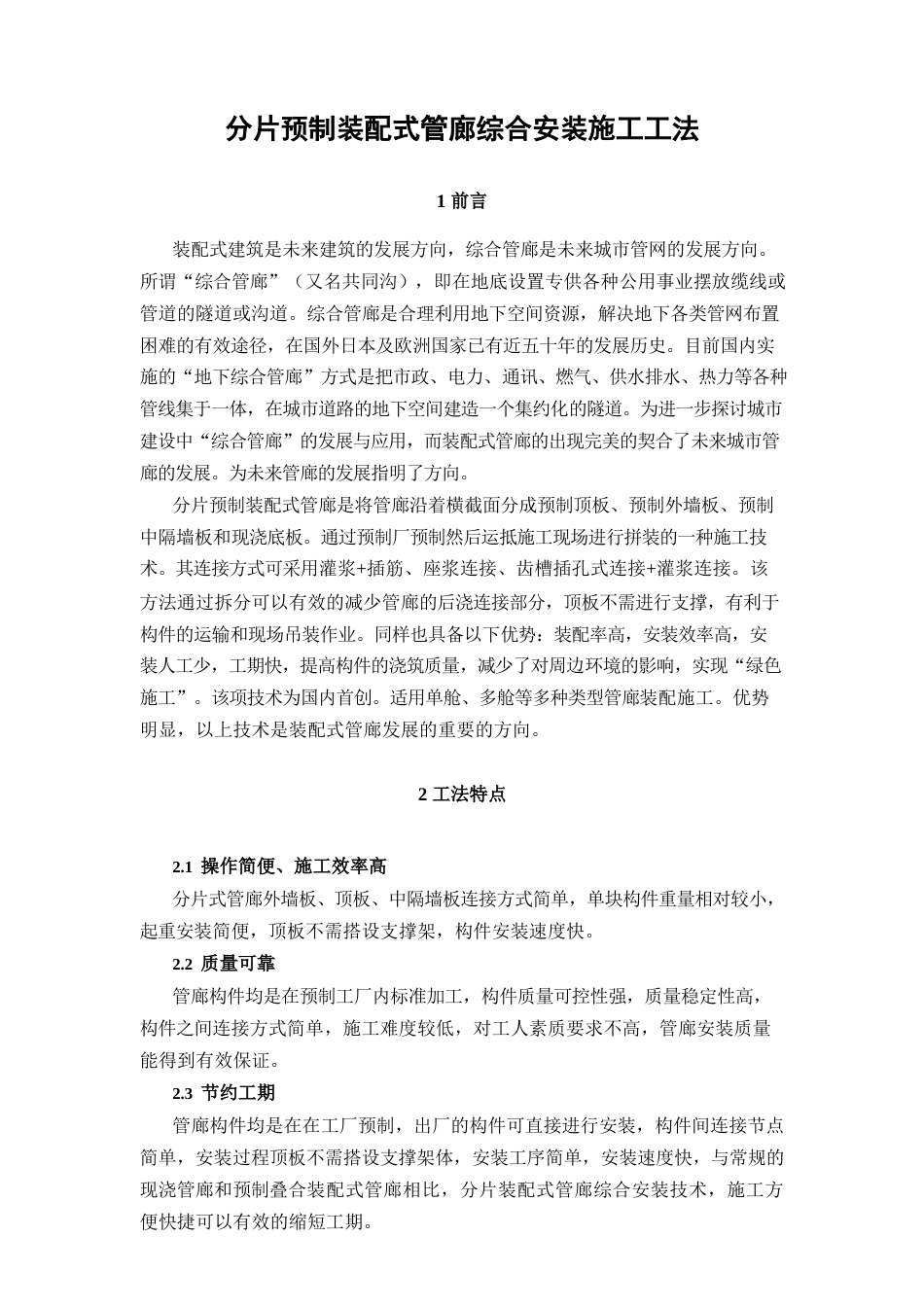

分片预制装配式管廊综合安装施工工法1 前言装配式建筑是未来建筑的发展方向，综合管廊是未来城市管网的发展方向。所谓“综合管廊”（又名共同沟），即在地底设置专供各种公用事业摆放缆线或管道的隧道或沟道。综合管廊是合理利用地下空间资源，解决地下各类管网布置困难的有效途径，在国外日本及欧洲国家已有近五十年的发展历史。目前国内实施的“地下综合管廊”方式是把市政、电力、通讯、燃气、供水排水、热力等各种管线集于一体，在城市道路的地下空间建造一个集约化的隧道。为进一步探讨城市建设中“综合管廊”的发展与应用，而装配式管廊的出现完美的契合了未来城市管廊的发展。为未来管廊的发展指明了方向。分片预制装配式管廊是将管廊沿着横截面分成预制顶板、预制外墙板、预制中隔墙板和现浇底板。通过预制厂预制然后运抵施工现场进行拼装的一种施工技术。其连接方式可采用灌浆+插筋、座浆连接、齿槽插孔式连接+灌浆连接。该方法通过拆分可以有效的减少管廊的后浇连接部分，顶板不需进行支撑，有利于构件的运输和现场吊装作业。同样也具备以下优势：装配率高，安装效率高，安装人工少，工期快，提高构件的浇筑质量，减少了对周边环境的影响，实现“绿色施工”。该项技术为国内首创。适用单舱、多舱等多种类型管廊装配施工。优势明显，以上技术是装配式管廊发展的重要的方向。2 工法特点2.1 操作简便、施工效率高分片式管廊外墙板、顶板、中隔墙板连接方式简单，单块构件重量相对较小，起重安装简便，顶板不需搭设支撑架，构件安装速度快。2.2 质量可靠管廊构件均是在预制工厂内标准加工，构件质量可控性强，质量稳定性高，构件之间连接方式简单，施工难度较低，对工人素质要求不高，管廊安装质量能得到有效保证。2.3 节约工期管廊构件均是在在工厂预制，出厂的构件可直接进行安装，构件间连接节点简单，安装过程顶板不需搭设支撑架体，安装工序简单，安装速度快，与常规的现浇管廊和预制叠合装配式管廊相比，分片装配式管廊综合安装技术，施工方便快捷可以有效的缩短工期。2.4 节约资源、绿色环保分片装配式管廊综合安装技术，施工方便快捷，劳动力需求小，减少人工成本，现场湿作业和后浇节点相对较少，能提高构件的浇筑质量，减少了对周边环境的影响，实现“绿色施工”。3 适用范围本工法适用分片预制装配式管廊的安装施工。4 工艺原理首先分片式预制管廊的 PC 预制构件通过深化设计细化管廊的各个部件，使管廊在安装过程中快...
