承插型盘扣式脚手架安全知识培训2023年ppt（78页）VIP免费

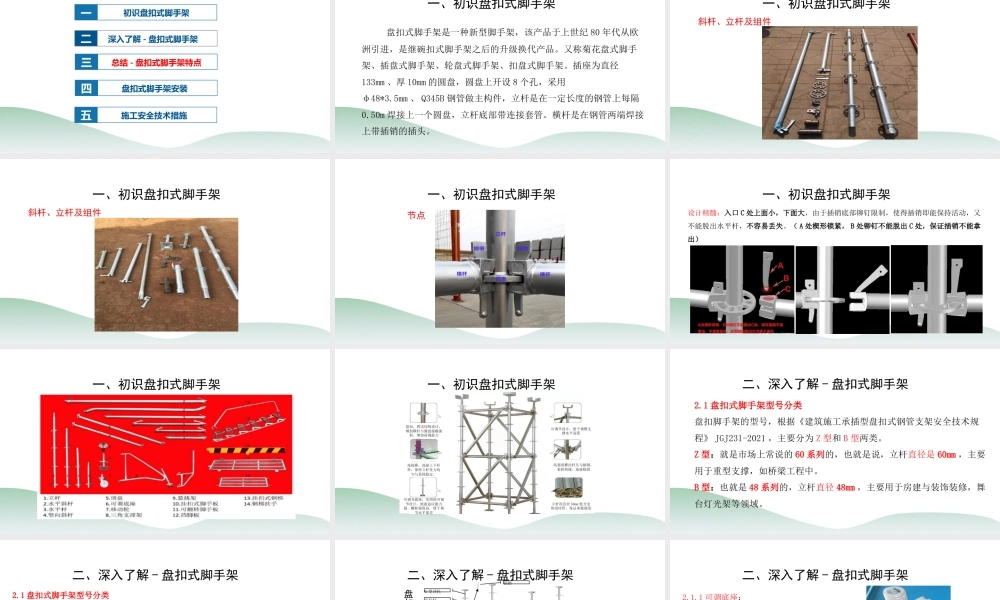

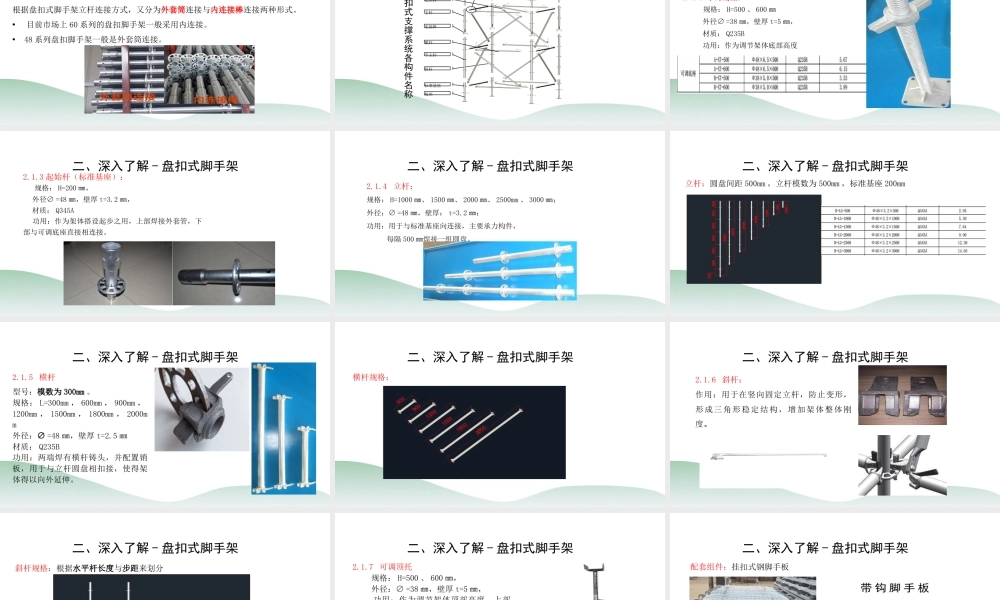

承 插 型 盘 扣 式 脚 手 架 安 全 知 识目录 CONTENTS二深入了解 - 盘扣式脚手架 三总结 - 盘扣式脚手架特点一 初识盘扣式脚手架 四盘扣式脚手架安装五施工安全技术措施一、初识盘扣式脚手架 盘扣式脚手架是一种新型脚手架，该产品于上世纪 80 年代从欧洲引进，是继碗扣式脚手架之后的升级换代产品。又称菊花盘式脚手架、插盘式脚手架、轮盘式脚手架、扣盘式脚手架。插座为直径133mm 、厚 10mm 的圆盘，圆盘上开设 8 个孔，采用φ48*3.5mm 、 Q345B 钢管做主构件，立杆是在一定长度的钢管上每隔0.50m 焊接上一个圆盘，立杆底部带连接套管。横杆是在钢管两端焊接上带插销的插头。一、初识盘扣式脚手架 斜杆、立杆及组件一、初识盘扣式脚手架 斜杆、立杆及组件一、初识盘扣式脚手架 节点一、初识盘扣式脚手架 设计精髓：入口 C 处上面小，下面大，由于插销底部铆钉限制，使得插销即能保持活动，又不能脱出水平杆，不容易丢失。（ A 处楔形锁紧， B 处铆钉不能脱出 C 处，保证插销不能拿出）一、初识盘扣式脚手架 一、初识盘扣式脚手架 盘扣，四边切线设计，增加横杆与圆盘接触面积，增加荷载能力连接棒，连接上下杆件，保持立杆受力均匀与系统稳定。可调节底座，实用的可调节设计，地面适应能力强。螺栓强度高，便于调节水平落差可调节设计，便于调整支撑水平高度高强度横拉杆头与插销，装拆快捷，连接稳固立杆用直径 60mm 低合金热浸锌管，保证承载强度二、深入了解 - 盘扣式脚手架 2.1 盘扣式脚手架型号分类盘扣脚手架的型号，根据《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-2021 ，主要分为 Z 型和 B 型两类。Z 型：就是市场上常说的 60 系列的，也就是说，立杆直径是 60mm ，主要用于重型支撑，如桥梁工程中。B 型：也就是 48 系列的，立杆直径 48mm ，主要用于房建与装饰装修，舞台灯光架等领域。二、深入了解 - 盘扣式脚手架 2.1 盘扣式脚手架型号分类根据盘扣式脚手架立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。• 目前市场上 60 系列的盘扣脚手架一般采用内连接。• 48 系列盘扣脚手架一般是外套筒连接。二、深入了解 - 盘扣式脚手架 盘扣式支撑系统各构件名称斜杆插销U 型顶托定位杆主杆连接棒横杆平主杆标准基座底座二、深入了解 - 盘扣式脚手架 2.1.1 可调底座： 规格： H=500 、 600 ㎜ 外径∅ =38 ㎜，壁厚 t...
