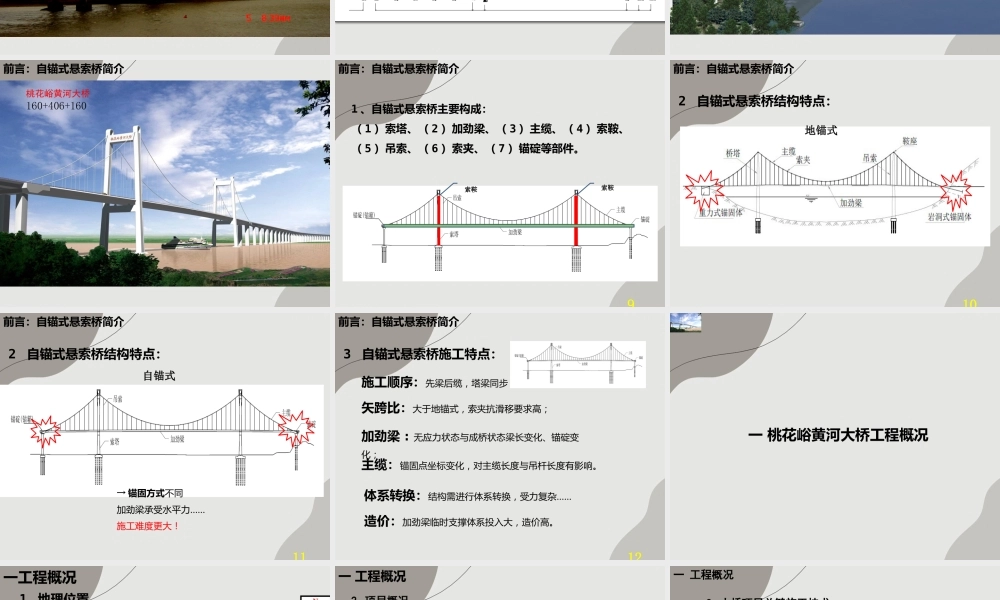

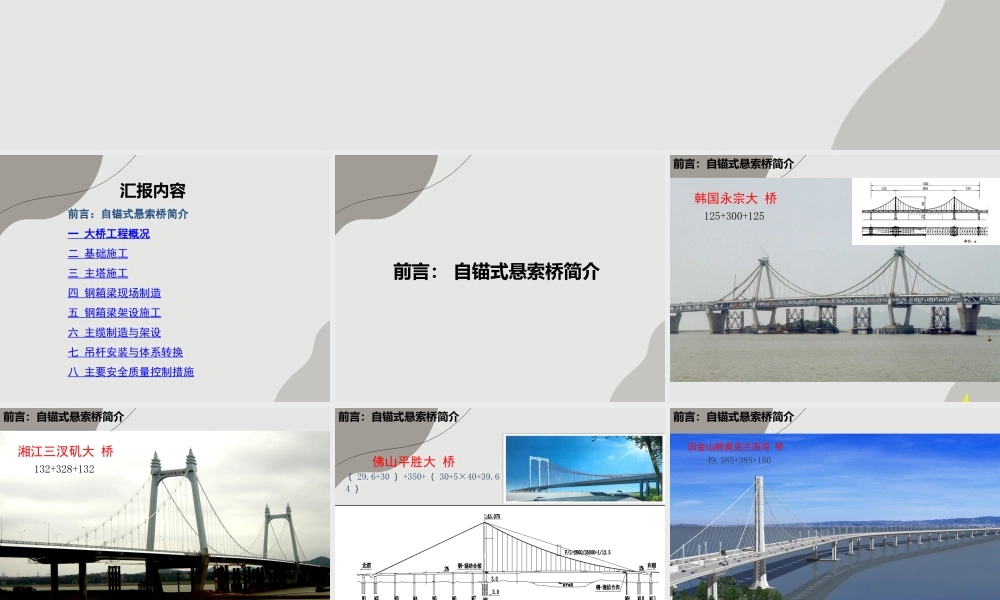

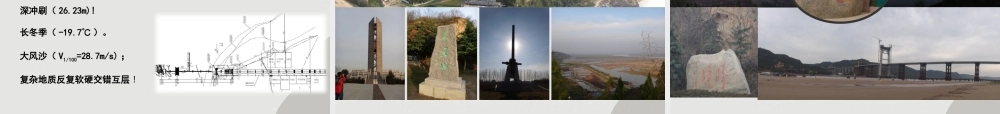

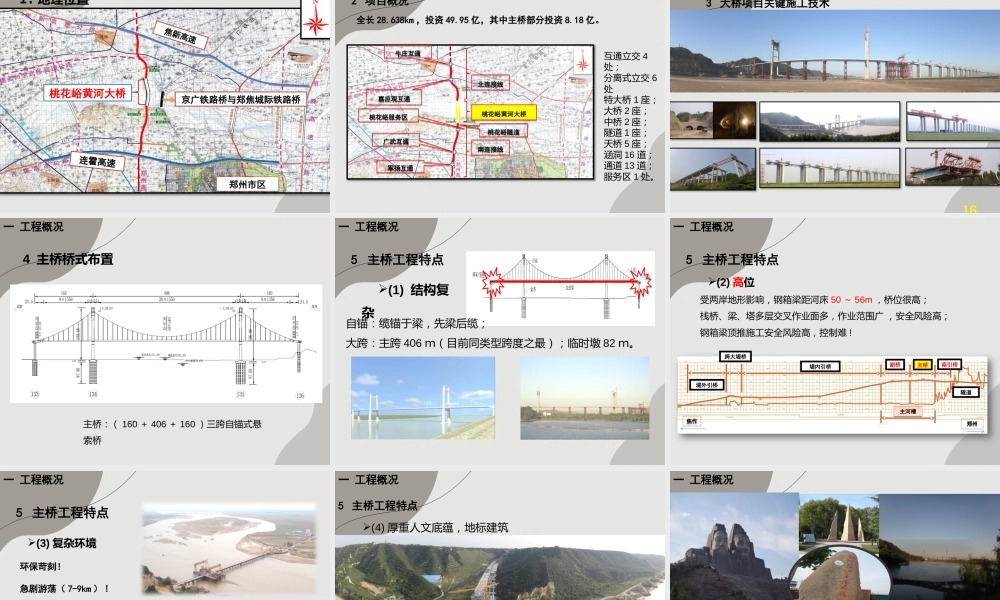

自锚式悬索桥施工技术汇报内容前言：自锚式悬索桥简介一 大桥工程概况二 基础施工三 主塔施工四 钢箱梁现场制造五 钢箱梁架设施工六 主缆制造与架设七 吊杆安装与体系转换八 主要安全质量控制措施前言： 自锚式悬索桥简介4韩国永宗大 桥125+300+125前言：自锚式悬索桥简介湘江三汊矶大 桥132+328+132前言：自锚式悬索桥简介佛山平胜大 桥（ 29.6+30 ） +350+ （ 30+5×40+39.64 ）前言：自锚式悬索桥简介旧金山新奥克兰海湾 桥49.385+385+180前言：自锚式悬索桥简介桃花峪黄河大桥160+406+160前言：自锚式悬索桥简介91 、自锚式悬索桥主要构成：（ 1 ）索塔、（ 2 ）加劲梁、（ 3 ）主缆、（ 4 ）索鞍、（ 5 ）吊索、（ 6 ）索夹、（ 7 ）锚碇等部件。前言：自锚式悬索桥简介索鞍索鞍10前言：自锚式悬索桥简介2 自锚式悬索桥结构特点：地锚式11前言：自锚式悬索桥简介→ 锚固方式不同加劲梁承受水平力……施工难度更大！2 自锚式悬索桥结构特点：自锚式12前言：自锚式悬索桥简介加劲梁 : 无应力状态与成桥状态梁长变化、锚碇变化；3 自锚式悬索桥施工特点：施工顺序：先梁后缆，塔梁同步矢跨比：大于地锚式，索夹抗滑移要求高；主缆：锚固点坐标变化，对主缆长度与吊杆长度有影响。体系转换：结构需进行体系转换，受力复杂……造价：加劲梁临时支撑体系投入大，造价高。一 桃花峪黄河大桥工程概况1. 地理位置桃花峪黄河大桥郑州市区京广铁路桥与郑焦城际铁路桥焦新高速连霍高速一工程概况全长 28.638km ，投资 49.95 亿，其中主桥部分投资 8.18 亿。牛庄互通牛庄互通嘉应观互通嘉应观互通广武互通广武互通军扬互通军扬互通桃花峪服务区桃花峪服务区北连接线北连接线桃花峪黄河大桥桃花峪黄河大桥南连接线南连接线桃花峪隧道桃花峪隧道2 项目概况互通立交 4处；分离式立交 6处特大桥 1 座；大桥 2 座；中桥 2 座；隧道 1 座；天桥 5 座；涵洞 16 道；通道 13 道；服务区 1 处。一 工程概况163 大桥项目关键施工技术一 工程概况4 主桥桥式布置主桥：（ 160 ＋ 406 ＋ 160 ）三跨自锚式悬索桥一 工程概况5 主桥工程特点(1) 结构复杂自锚：缆锚于梁，先梁后缆；大跨：主跨 406 ｍ（目前同类型跨度之最）；临时墩 82 ｍ。一 工程概况5 主桥工程特点(2) 高位受两岸地形影响，钢箱梁距河床 50 ～ 56m ，桥位很高；栈桥、梁、塔多层交叉作业面多，作业范...
