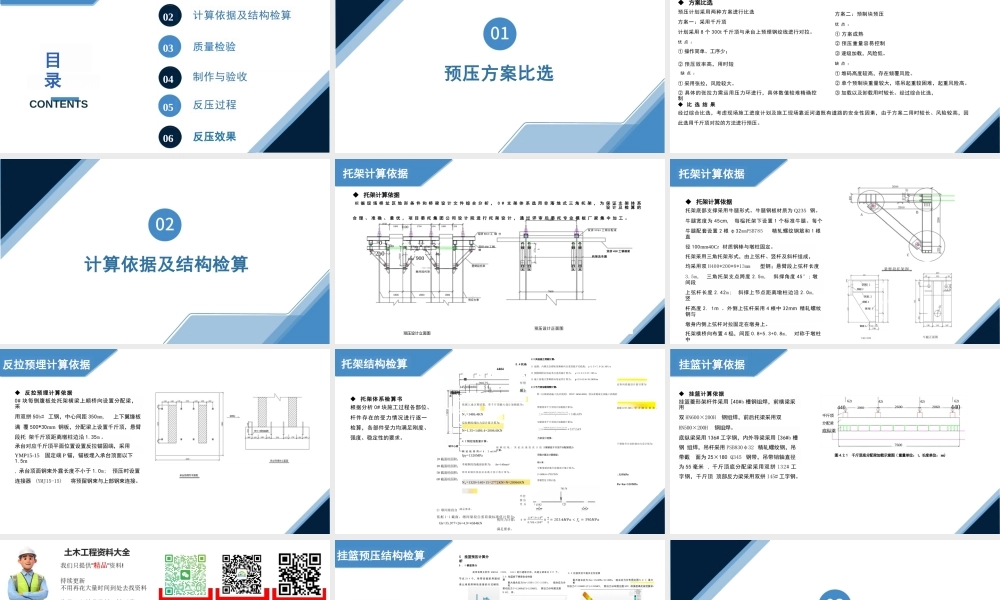

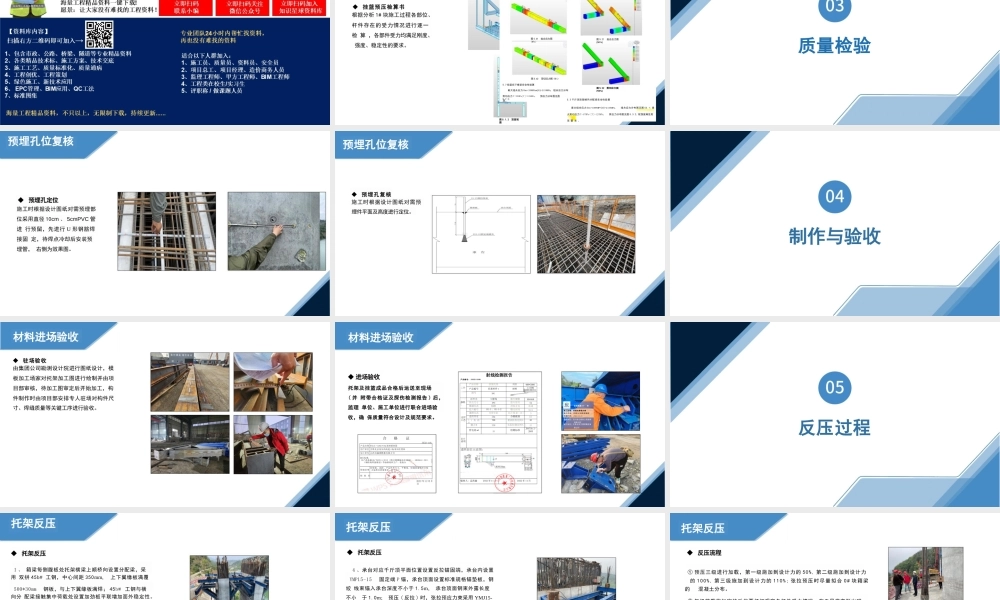

特大桥连续刚构反张拉预压技术交流汇报预压方案比选计算依据及结构检算质量检验制作与验收反压过程反压效果010203040506目 录CONTENTS预压方案比选◆ 方案比选预压计划采用两种方案进行比选方案一：采用千斤顶计划采用 8 个 300t 千斤顶与承台上预埋钢绞线进行对拉。优 点 ：① 操作简单、工序少；② 预压效率高，用时短 缺 点 ：① 采用张拉，风险较大。② 具体的张拉力需运用压力环进行，具体数值较难精确控制方案二：预制块预压优 点 ：① 方案成熟② 预压重量容易控制③ 逐级加载，风险低。缺 点 ：① 堆码高度较高，存在倾覆风险。② 单个预制块重量较大，塔吊起重较困难，起重风险高。③ 加载以及卸载用时较长。经过综合比选，◆ 比 选 结 果经过综合比选，考虑现场施工进度计划及施工现场靠近河道既有道路的安全性因素，由于方案二用时较长、风险较高，因此选用千斤顶对拉的方法进行预压。预压方案比选计算依据及结构检算61001800 1100 2700 1100 1800 1350双拼 50b# 工钢分配梁双拼 50b# 工 钢 分75i 1700 1700 50双拼 45# 工钢横梁m20h6 900 poo悬臂段托架墩间段托架1800 4900 1800预应力束◆ 托架计算依据根 据 现 场 桥 址 区 地 形 条 件 和 桥 梁 设 计 文 件 综 合 分 析 ， 0 # 支 架 体 系 选 用 非 落 地 式 三 角 托 架 ， 为 保 证 支 架 体 系 设 计 及 检 算 的合 理 、 准 确 、 最 优 ， 项 目 委 托 集 团 公 司 设 计 院 进 行 托 架 设 计 ， 通 过 评 审 后 委 托 专 业 模 板 厂 家 集 中 加 工 。托架计算依据预压设计正面图预压设计立面图o2b0双拼 45# 工钢横盒 出托架及牛腿、 2500250030o76001350◆ 托架计算依据托架底部支撑采用牛腿形式。牛腿钢板材质为 Q235 钢。牛腿宽度为 45cm, 每榀托架下设置 1 个标准牛腿。每个牛腿配套设置 2 根 φ32mmPSB785 精轧螺纹钢筋和 1 根直径 100mm40Cr 材质钢棒与墩柱固定。托架采用三角托架形式，由上弦杆、竖杆及斜杆组成，均采用双 H400*200*8*13mm 型钢；悬臂段上弦杆长度3.5m, 三角托架支点跨度 2.5m, 斜撑角度 45°; 墩间段上弦杆长度 2.42m; 斜撑上节点距离墩柱边沿 2.0m, 竖杆高度 2. 1m 。外侧上弦杆采用 4 根中 32mm 精轧螺纹钢与墩身内侧上弦杆对拉固定在墩身上。托架...
