泥水平衡式顶管施工技术总结PPT（51页）VIP免费

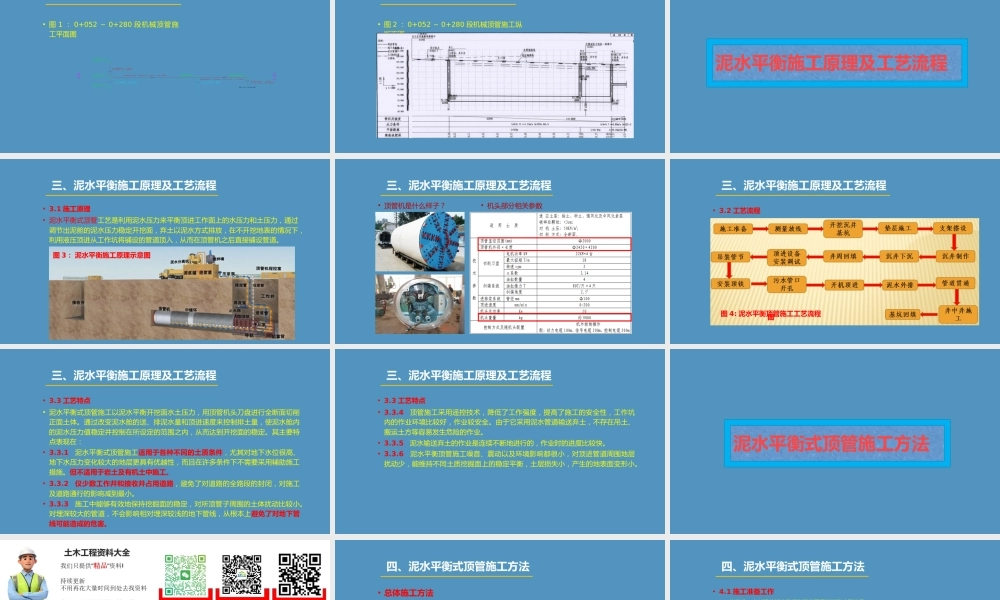

泥水平衡式顶管施工技术总结二、工程概述• 图 1 ： 0+052 ～ 0+280 段机械顶管施工平面图现状接收井W-1工作井现状工作井W-2接收井W-3工作井K0+052W-1-1W-1-2K0+281.05K0+237机械顶管：d2000L=11.81m i=0.0008接入污水处理厂人工顶管：d800L=20m i=0.002人工顶管：d1200L=14.99m i=0.0008机械顶管：d2000L=38m i=0.0007机械顶管：d2000 L=185m i=0.0008机械顶管：d2000 L=44.05m i=0.0008雁鸣路仓储二街二、工程概述• 图 2 ： 0+052 ～ 0+280 段机械顶管施工纵断面图泥水平衡施工原理及工艺流程三、泥水平衡施工原理及工艺流程• 3.1 施工原理• 泥水平衡式顶管工艺是利用泥水压力来平衡顶进工作面上的水压力和土压力，通过调节出泥舱的泥水压力稳定开挖面，弃土以泥水方式排放，在不开挖地表的情况下，利用液压顶进从工作坑将铺设的管道顶入，从而在顶管机之后直接铺设管道。图 3 ：泥水平衡施工原理示意图三、泥水平衡施工原理及工艺流程• 顶管机是什么样子？• 机头部分相关参数三、泥水平衡施工原理及工艺流程• 3.2 工艺流程图 4: 泥水平衡顶管施工工艺流程图三、泥水平衡施工原理及工艺流程• 3.3 工艺特点• 泥水平衡式顶管施工以泥水平衡开挖面水土压力，用顶管机头刀盘进行全断面切削正面土体。通过改变泥水舱的送、排泥水量和顶进速度来控制排土量，使泥水舱内的泥水压力值稳定并控制在所设定的范围之内，从而达到开挖面的稳定。其主要特点表现在：• 3.3.1 泥水平衡式顶管施工适用于各种不同的土质条件，尤其对地下水位很高、地下水压力变化较大的地层更具有优越性，而且在许多条件下不需要采用辅助施工措施。但不适用于岩土及有机土中施工。• 3.3.2 仅少数工作井和接收井占用道路，避免了对道路的全路段的封闭，对施工及道路通行的影响减到最小。• 3.3.3 施工中能够有效地保持挖掘面的稳定，对所顶管子周围的土体扰动比较小。对埋深较大的管道，不会影响相对埋深较浅的地下管线，从根本上避免了对地下管线可能造成的危害。三、泥水平衡施工原理及工艺流程• 3.3 工艺特点• 3.3.4 顶管施工采用遥控技术，降低了工作强度，提高了施工的安全性，工作坑内的作业环境比较好，作业较安全。由于它采用泥水管道输送弃土，不存在吊土、搬运土方等容易发生危险的作业。• 3.3.5 泥水输送弃土的作业是连续不断地进行的，作业时的进度比较快。• 3.3.6 泥水平衡顶管施工噪音、震动以及环境...
