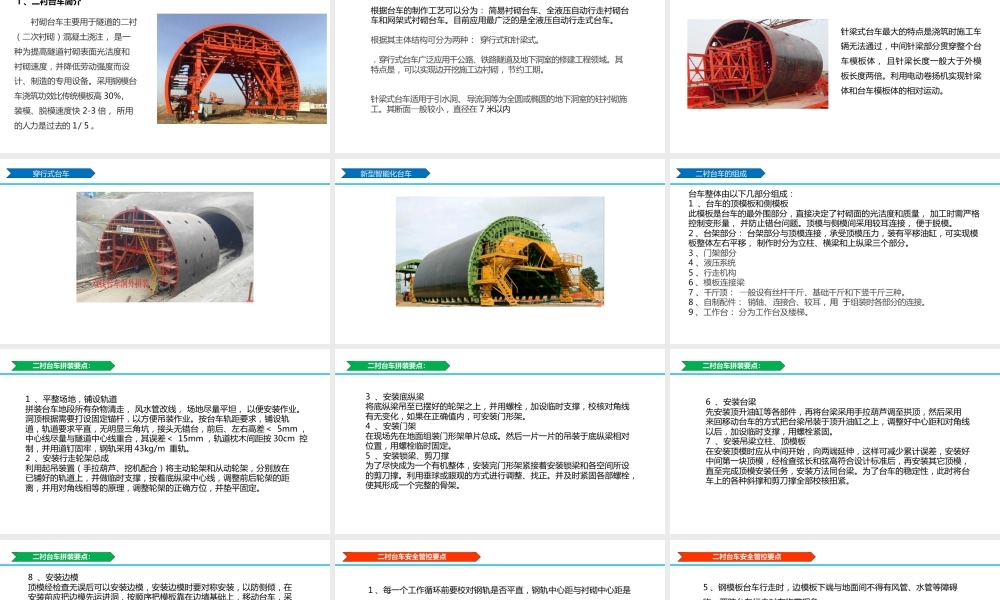

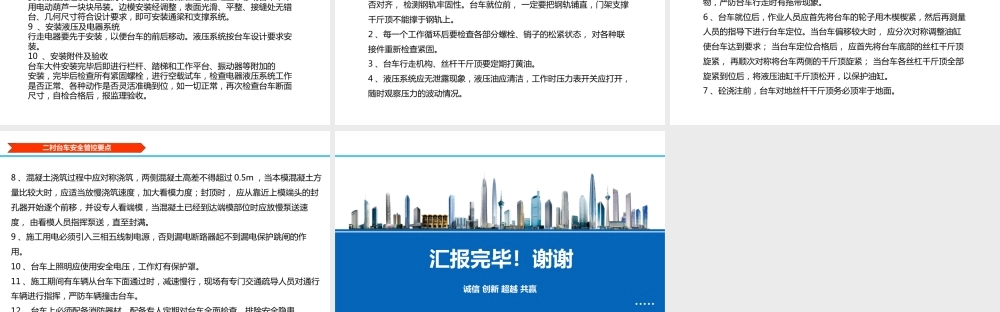

二衬台车操作工安全培训二衬台车施工安全管控1 、二衬台车简介衬砌台车主要用于隧道的二衬（二次衬砌）混凝土浇注， 是一种为提高隧道衬砌表面光洁度和衬砌速度，并降低劳动强度而设计、制造的专用设备。采用钢模台车浇筑功效比传统模板高 30%, 装模、脱模速度快 2-3 倍， 所用的人力是过去的 1/ 5 。二衬台车分类根据台车的制作工艺可以分为： 简易衬砌台车、全液压自动行走衬砌台车和网架式衬砌台车。目前应用最广泛的是全液压自动行走式台车。根据其主体结构可分为两种： 穿行式和针梁式。．穿行式台车广泛应用千公路、铁路隧道及地下洞室的修建工程领域。其特点是， 可以实现边开挖施工边衬砌， 节约工期。针梁式台车适用于引水洞、导流洞等为全圆或椭圆的地下洞室的砫衬砌施工。其断面一般较小， 直径在 7 米以内针梁式台车针梁式台车最大的特点是浇筑时施工车辆无法通过，中间针梁部分贯穿整个台车模板体， 且针梁长度一般大于外模板长度两倍。利用电动卷扬机实现针梁体和台车模板体的相对运动。穿行式台车新型智能化台车二衬台车的组成台车整体由以下几部分组成：1 、台车的顶模板和侧模板此模板是台车的最外围部分，直接决定了衬砌面的光洁度和质量， 加工时需严格控制变形量， 并防止错台问题。顶模与侧模间采用较耳连接， 便于脱模。2 、台架部分： 台架部分与顶模连接，承受顶模压力，装有平移油缸，可实现模板整体左右平移， 制作时分为立柱、横梁和上纵梁三个部分。3 、门架部分4 、液压系统5 、行走机构6 、模板连接梁7 、千斤顶： 一般设有丝杆千斤、基础千斤和下竖千斤三种。8 、自制配件： 销轴、连接合、较耳，用 于组装时各部分的连接。9 、工作台： 分为工作台及楼梯。二衬台车拼装要点：1 、平整场地，铺设轨道拼装台车地段所有杂物清走， 风水管改线， 场地尽量平坦， 以便安装作业。洞顶根据需要打设固定锚杆，以方便吊装作业。按台车轨距要求，铺设轨道，轨道要求平直，无明显三角坑，接头无错台，前后、左右高差＜ 5mm ，中心线尽量与隧道中心线重合，其误差＜ 15mm ，轨道枕木间距按 30cm 控制，并用道钉固牢，钢轨采用 43kg/m 重轨。2 、安装行走轮架总成利用起吊装置（手拉葫芦、挖机配合）将主动轮架和从动轮架，分别放在已铺好的轨道上，并做临时支撑，按着底纵梁中心线，调整前后轮架的距离，并用对角线相等的原理，调整轮架的正确方位，并垫平固定。二衬台车拼...
