地铁车站明挖法暗挖法施工技术ppt（54页） (1)VIP免费

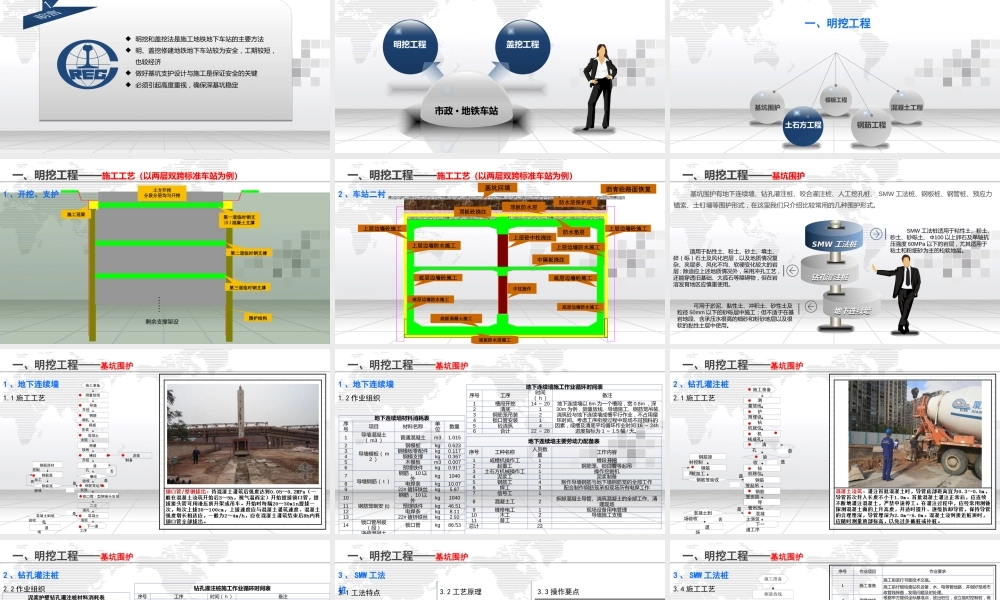

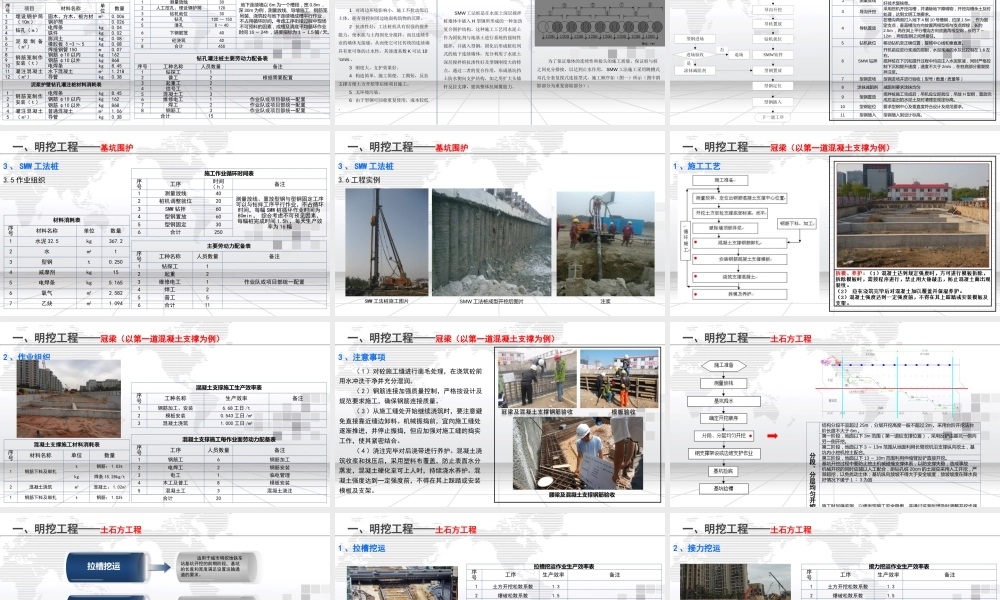

市政 · 地铁车站施工技术 明挖和盖挖法是施工地铁地下车站的主要方法 明、盖挖修建地铁地下车站较为安全，工期较短，也较经济 做好基坑支护设计与施工是保证安全的关键 必须引起高度重视，确保深基坑稳定目录页明挖工程盖挖工程市政 · 地铁车站基坑围护模板工程混凝土工程土石方工程钢筋工程一、明挖工程一、明挖工程——施工工艺（以两层双跨标准车站为例）围护结构第一道临时钢支撑 / 混凝土支撑第二道临时钢支撑第三道临时钢支撑土方开挖分段分层均匀开挖施工冠梁1 、开挖、支护……剩余支撑架设一、明挖工程——施工工艺（以两层双跨标准车站为例）2 、车站二衬上层砼中柱浇注防水垫层底板防水层施工底板混凝土施工中柱施作底层边墙防水施工底层边墙防水施工底层边墙砼施工底层边墙砼施工中隔板浇注上层边墙防水施工上层边墙防水施工上层边墙砼施工上层边墙砼施工顶板砼浇注顶板防水层基坑回填沥青砼路面恢复防水层保护层一、明挖工程——基坑围护SMW 工法桩适用于粘性土、粉土、砂土、砂砾土、 Φ100 以上卵石及单轴抗压强度 60MPa 以下的岩层，尤其适用于粘土和粉细砂为主的松软地层。可用于淤泥、黏性土、冲积土、砂性土及粒径 50mm 以下的砂砾层中施工；但不适于在基岩地段、含承压水很高的细砂和粉砂地层以及很软的黏性土层中使用。适用于黏性土、粉土、砂土、填土、碎（砾）石土及风化岩层，以及地质情况复杂、夹层多、风化不均、软硬变化较大的岩层 ; 除适应上述地质情况外，采用冲孔工艺，还能穿透旧基础、大孤石等障碍物，但在岩溶发育地区应慎重使用。地下连续墙地下连续墙钻孔灌注桩钻孔灌注桩SMW 工法桩SMW 工法桩基坑围护有地下连续墙、钻孔灌注桩、咬合灌注桩、人工挖孔桩、 SMW 工法桩、钢板桩、钢管桩、预应力锚索、土钉墙等围护形式，在这里我们只介绍比较常用的几种围护形式。一、明挖工程——基坑围护下一道工序退场泥浆制备否施工准备测量放线模板安装导墙开挖钢筋绑扎混凝土浇筑测量放线槽段开挖清孔槽段验收钢筋原材控制钢筋笼加工钢筋笼验收钢筋笼起吊、安放二次清孔锁口管 / 型钢接头安装混凝土浇筑是是否混凝土到场验收是否1 、地下连续墙1.1 施工工艺一、明挖工程——基坑围护1 、地下连续墙1.2 作业组织地下连续墙主要劳动力配备表序号工种名称人员数量工作内容1成槽机操作工1槽段开挖2起重工2钢筋笼、锁口管等起吊3土石方机械操作工1操作挖掘机4泥浆工1泥浆制备5钢筋工4...
