承插型盘扣式钢管支架安全管理PPT（28页）VIP免费

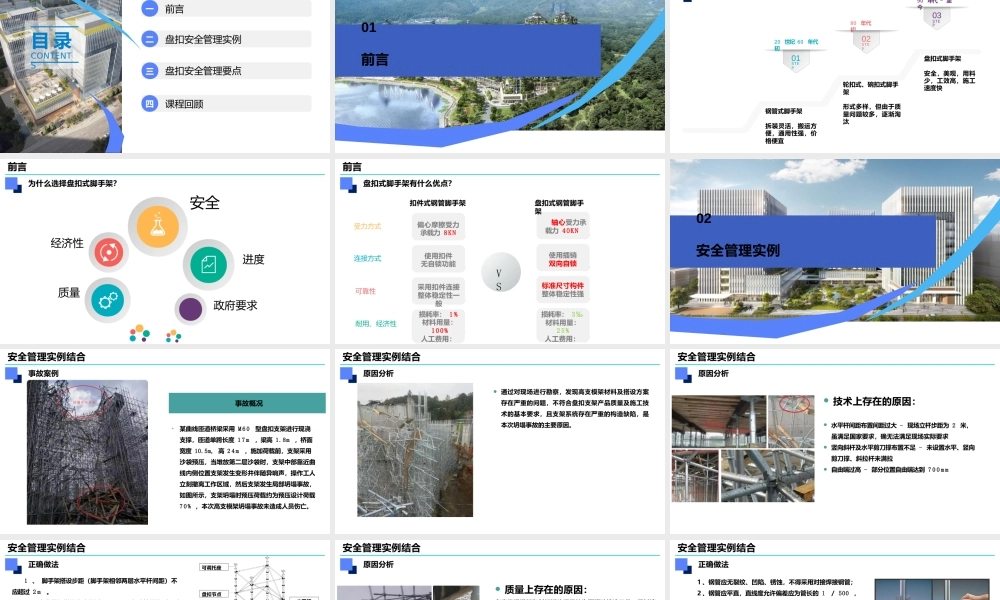

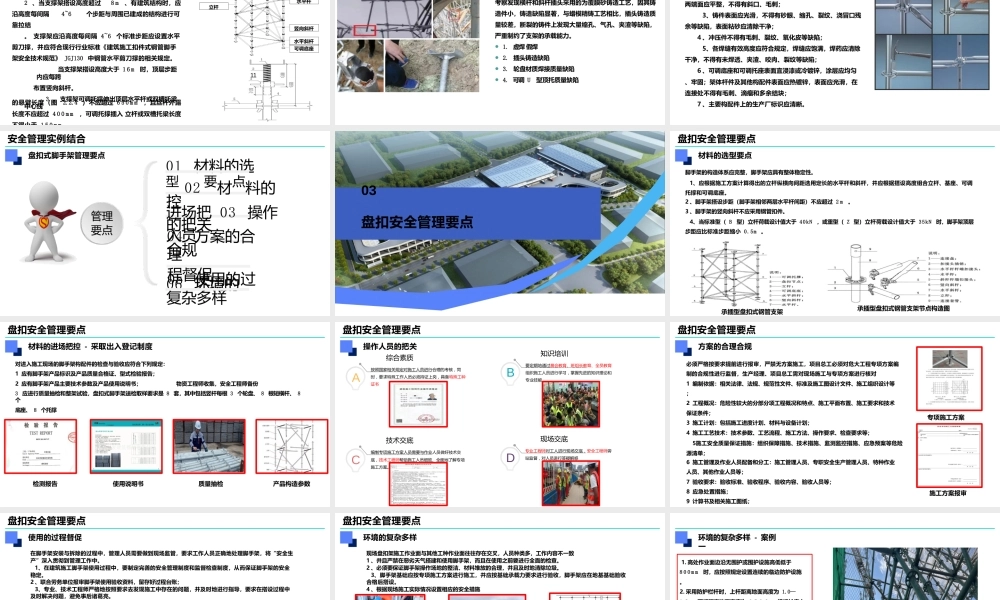

承插型盘扣式钢管支架安全管理目 录CONTENTS一前言二盘扣安全管理实例三四课程回顾盘扣安全管理要点01前言前言为什么是盘扣式脚手架 ?20 世纪 60 年代初80 年代初90 年代 - 至今01STEP02STEP03STEP钢管式脚手架拆装灵活，搬运方便，通用性强，价格便宜轮扣式、碗扣式脚手架形式多样，但由于质量问题较多，逐渐淘汰盘扣式脚手架安全，美观，用料少，工效高，施工速度快前言为什么选择盘扣式脚手架？安全进度政府要求经济性质量前言盘扣式脚手架有什么优点？受力方式偏心摩擦受力承载力 8KN连接方式使用扣件无自锁功能可靠性采用扣件连接整体稳定性一般损耗率： 1 %材料用量： 100%人工费用：耐用、经济性盘扣式钢管脚手架轴心受力承载力 40KN使用插销双向自锁标准尺寸构件整体稳定性强损耗率： 3‰材料用量： 25%人工费用：扣件式钢管脚手架V S02安全管理实例安全管理实例结合事故案例●某曲线匝道桥梁采用 M 6 0 型盘扣支架进行现浇支撑，匝道单跨长度 1 7 m ，梁高 1.8m ，桥面 宽度 10.5m, 高 2 4 m ，施加荷载前，支架采用沙袋预压，当堆放第二层沙袋时，支架中部靠近曲线内侧位置支架发生变形并伴随异响声，操作工人立刻撤离工作区域，然后支架发生局部坍塌事故，如图所示，支架坍塌时预压荷载约为预压设计荷载 7 0 % ，本次高支模架坍塌事故未造成人员伤亡。事故概况安全管理实例结合原因分析● 通过对现场进行勘察，发现高支模架材料及搭设方案存在严重的问题，不符合盘扣支架产品质量及施工技术的基本要求，且支架系统存在严重的构造缺陷，是本次坍塌事故的主要原因。安全管理实例结合原因分析● 技术上存在的原因：● 水平杆间距布置间距过大 - 现场立杆步距为 2 米，虽满足国家要求，确无法满足现场实际要求● 竖向斜杆及水平剪刀撑布置不足 - 未设置水平、竖向剪刀撑、斜拉杆未满拉● 自由端过高 - 部分位置自由端达到 7 0 0 m m安全管理实例结合正确做法1 、 脚手架搭设步距（脚手架相邻两层水平杆间距）不应超过 2 m 。2 、当支撑架搭设高度超过8 m 、有建筑结构时，应沿高度每间隔4~6个步距与周围已建成的结构进行可靠拉结。 支撑架应沿高度每间隔 4~6 个标准步距应设置水平剪刀撑，并应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130 中钢管水平剪刀撑的相关规定。当支撑架搭设高度大于 1 6 m 时，顶层步距内应每跨布置竖向斜杆。3 ...
