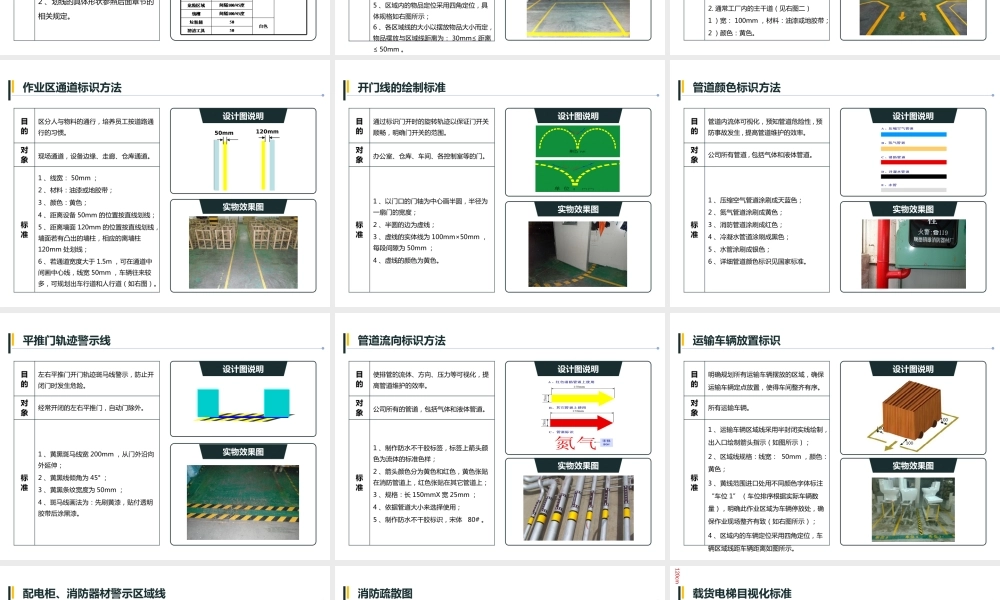

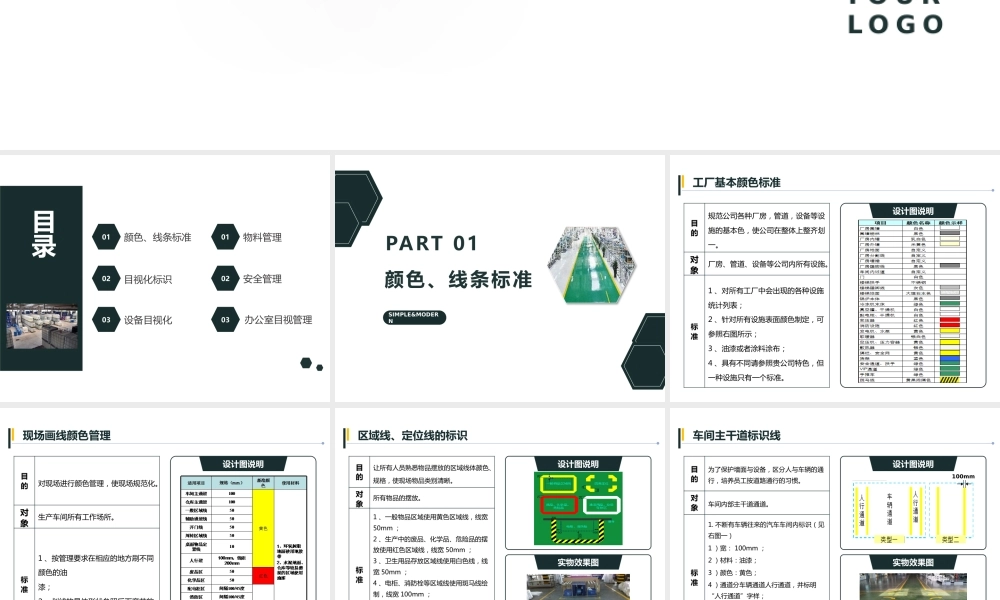

目视化手册2025Y O U R L O G O01颜色、线条标准0203目录目视化标识设备目视化010203物料管理安全管理办公室目视管理颜色、线条标准PART 01SIMPLE&MODERN工厂基本颜色标准目的规范公司各种厂房，管道，设备等设施的基本色，使公司在整体上整齐划一。对象厂房、管道、设备等公司内所有设施。标准1 、对所有工厂中会出现的各种设施统计列表；2 、针对所有设施表面颜色制定，可参照右图所示；3 、油漆或者涂料涂布；4 、具有不同请参照贵公司特色，但一种设施只有一个标准。设计图说明现场画线颜色管理目的对现场进行颜色管理，使现场规范化。对象生产车间所有工作场所。标准1 、按管理要求在相应的地方刷不同颜色的油漆；2 、划线的具体形状参照后面章节的相关规定。设计图说明区域线、定位线的标识目的让所有人员熟悉物品摆放的区域线体颜色、规格，使现场物品类别清晰。对象所有物品的摆放。标准1 、一般物品区域使用黄色区域线，线宽50mm ；2 、生产中的废品、化学品、危险品的摆放使用红色区域线，线宽 50mm ；3 、卫生用品存放区域线使用白色线，线宽 50mm ；4 、电柜、消防栓等区域线使用斑马线绘制，线宽 100mm ；5 、区域内的物品定位采用四角定位，具体规格如右图所示；6 、各区域线的大小以摆放物品大小而定，物品摆放与区域线距离为： 30mm≤ 距离≤ 50mm 。设计图说明实物效果图车间主干道标识线目的为了保护墙面与设备，区分人与车辆的通行，培养员工按道路通行的习惯。对象车间内部主干道通道。标准1. 不断有车辆往来的汽车车间内标识（见右图一）1 ）宽： 100mm ；2 ）材料：油漆；3 ）颜色：黄色；4 ）通道分车辆通道人行通道，并标明“人行通道”字样；2. 通常工厂内的主干道（见右图二）1 ）宽： 100mm ，材料：油漆或地胶带；2 ）颜色：黄色。设计图说明实物效果图100mm作业区通道标识方法目的区分人与物料的通行，培养员工按道路通行的习惯。对象现场通道，设备边缘、走廊、仓库通道。标准1 、线宽： 50mm ；2 、材料：油漆或地胶带；3 、颜色：黄色；4 、距离设备 50mm 的位置按直线划线；5 、距离墙面 120mm 的位置按直线划线，墙面若有凸出的墙柱，相应的离墙柱120mm 处划线；6 、若通道宽度大于 1.5m ，可在通道中间画中心线，线宽 50mm ，车辆往来较多，可规划出车行道和人行道（如右图）。设计图说明实物效果图50mm120mm开门线的绘制标准目的通过标识门开时...
