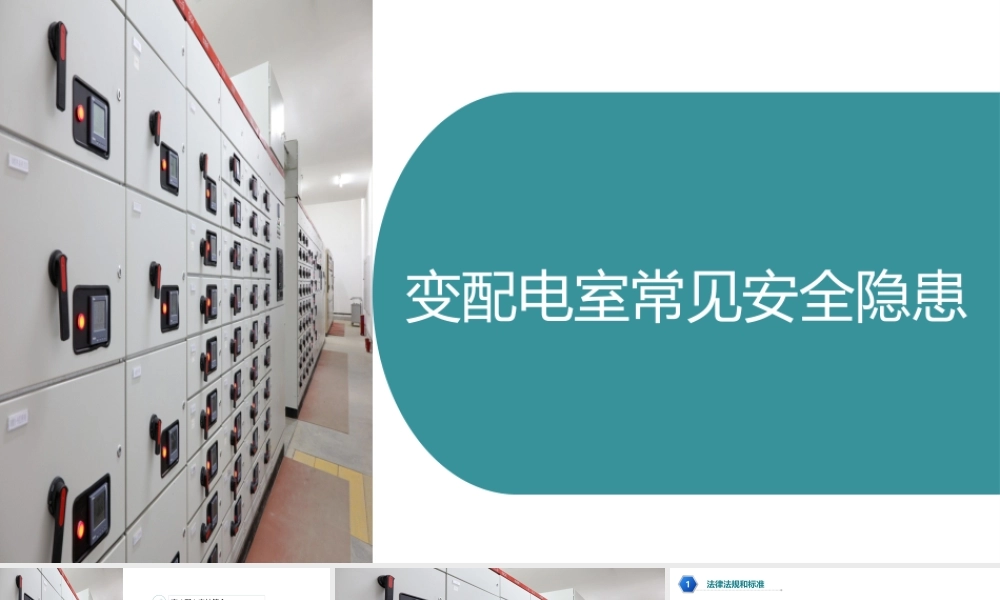

变配电室常见安全隐患VIP免费

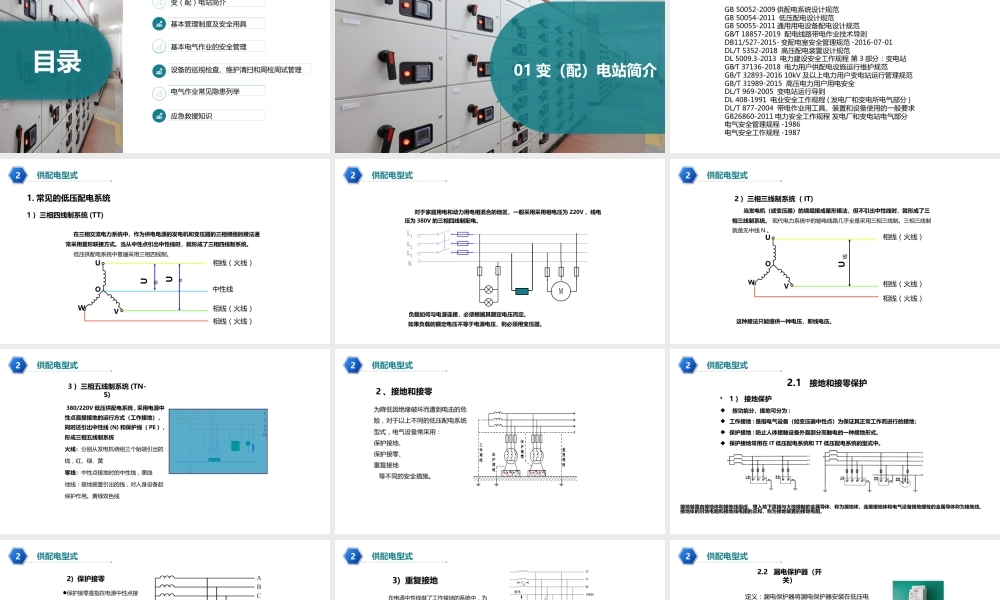

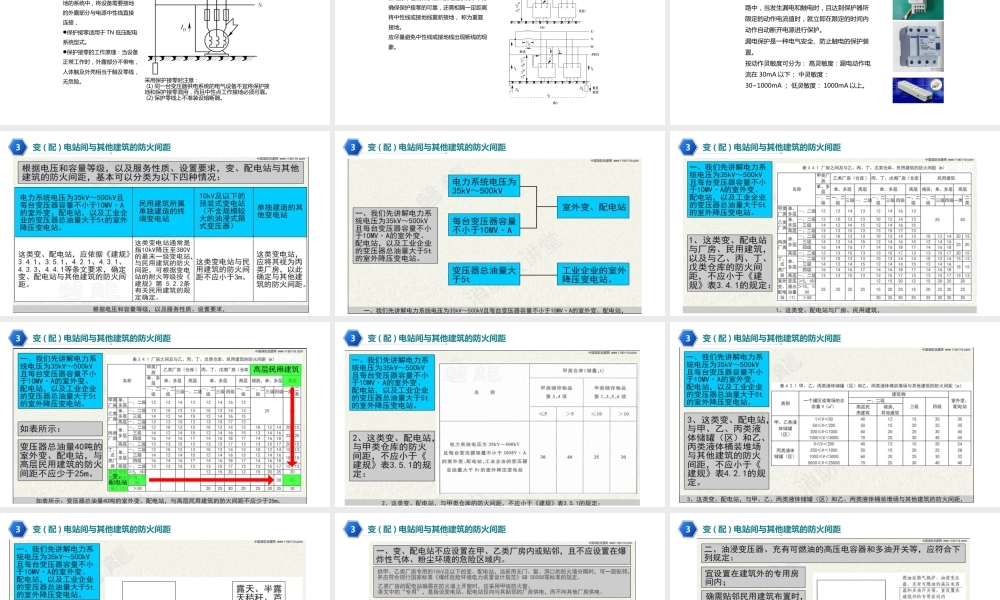

变配电室常见安全隐患目录变（配）电站简介基本管理制度及安全用具基本电气作业的安全管理设备的巡视检查、维护清扫和周检周试管理应急救援知识电气作业常见隐患列举01 变（配）电站简介法律法规和标准1GB 50052-2009 供配电系统设计规范GB 50054-2011 低压配电设计规范GB 50055-2011 通用用电设备配电设计规范GB∕T 18857-2019 配电线路带电作业技术导则DB11/527-2015- 变配电室安全管理规范 -2016-07-01DL/T 5352-2018 高压配电装置设计规范DL 5009.3-2013 电力建设安全工作规程 第 3 部分：变电站GB∕T 37136-2018 电力用户供配电设施运行维护规范GB/T 32893-2016 10kV 及以上电力用户变电站运行管理规范GB/T 31989-2015 高压电力用户用电安全DL/T 969-2005 变电站运行导则DL 408-1991 电业安全工作规程 ( 发电厂和变电所电气部分 )DL/T 877-2004 带电作业用工具、装置和设备使用的一般要求GB26860-2011 电力安全工作规程 发电厂和变电站电气部分电气安全管理规程 -1986电气安全工作规程 -1987供配电型式2 在三相交流电力系统中，作为供电电源的发电机和变压器的三相绕组的接法通常采用星形联接方式。当从中性点引出中性线时，就形成了三相四线制系统。 低压供配电系统中普遍采用三相四线制。UVWOU相U线相线（火线）相线（火线）相线（火线）中性线 1. 常见的低压配电系统 1 ）三相四线制系统 (TT) 负载如何与电源连接，必须根据其额定电压而定。 如果负载的额定电压不等于电源电压，则必须用变压器。 对于家庭用电和动力用电相混合的地区，一般采用采用相电压为 220V ，线电压为 380V 的三相四线制配电。 L1L2L3NM供配电型式2供配电型式2 当发电机（或变压器）的绕组接成星形接法，但不引出中性线时，就形成了三相三线制系统。 现代电力系统中的输电线路几乎全是采用三相三线制。三相三线制就是无中线 N 。UVWOU 线相线（火线）相线（火线）相线（火线） 这种接法只能提供一种电压，即线电压。 2 ）三相三线制系统（ IT)供配电型式23 ）三相五线制系统 (TN-S)L1L2L3NPE 380/220V 低压供配电系统 , 采用电源中性点直接接地的运行方式（工作接地），同时还引出中性线 (N) 和保护线（ PE ），形成三相五线制系统火线：分别从发电机绕组三个始端引出的线，红、绿、黄零线：中性点接地时的中性线，黑线地线：接地装置引出的线，对人身设备起保护作用。黄绿双色线供配电型...
