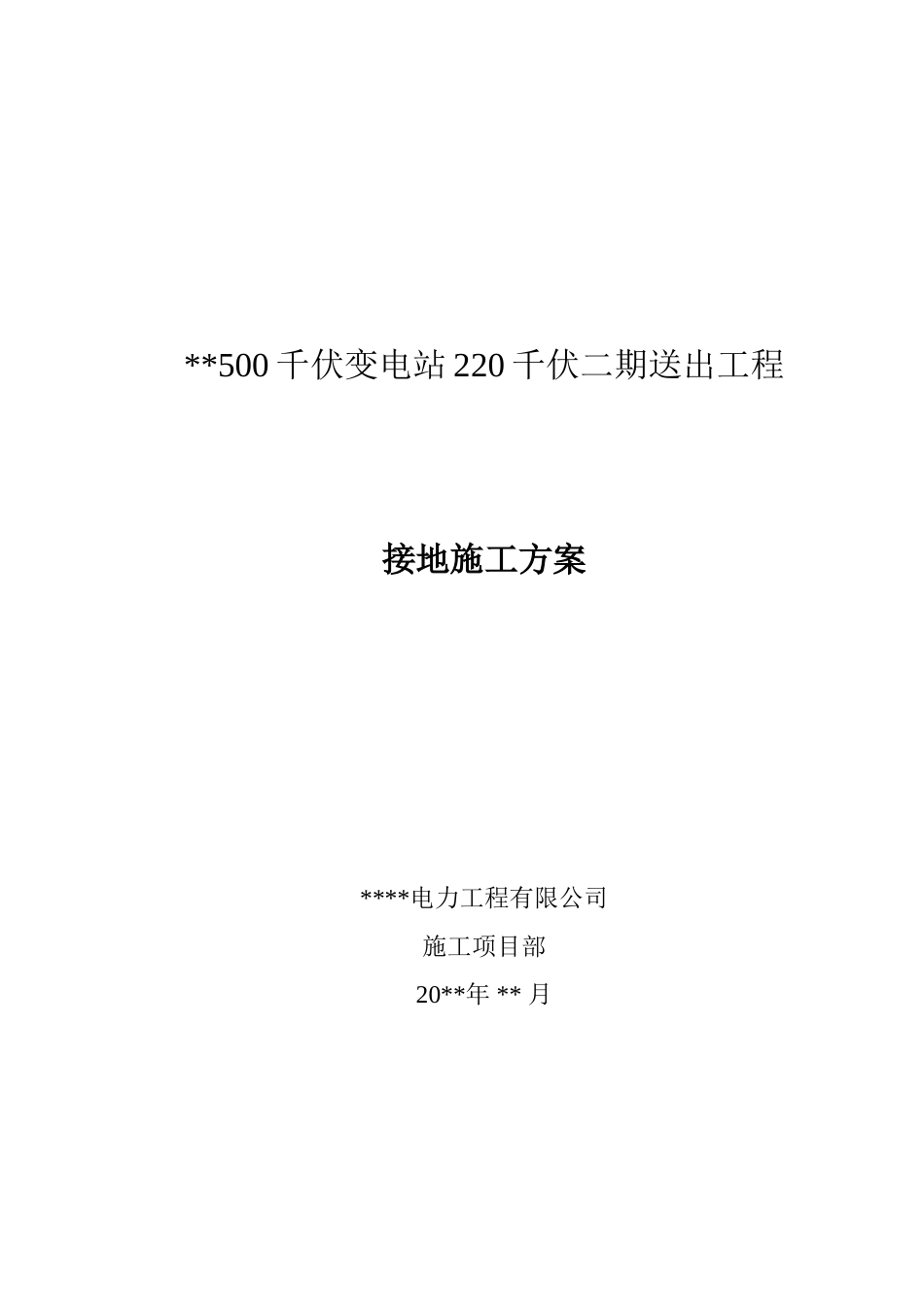

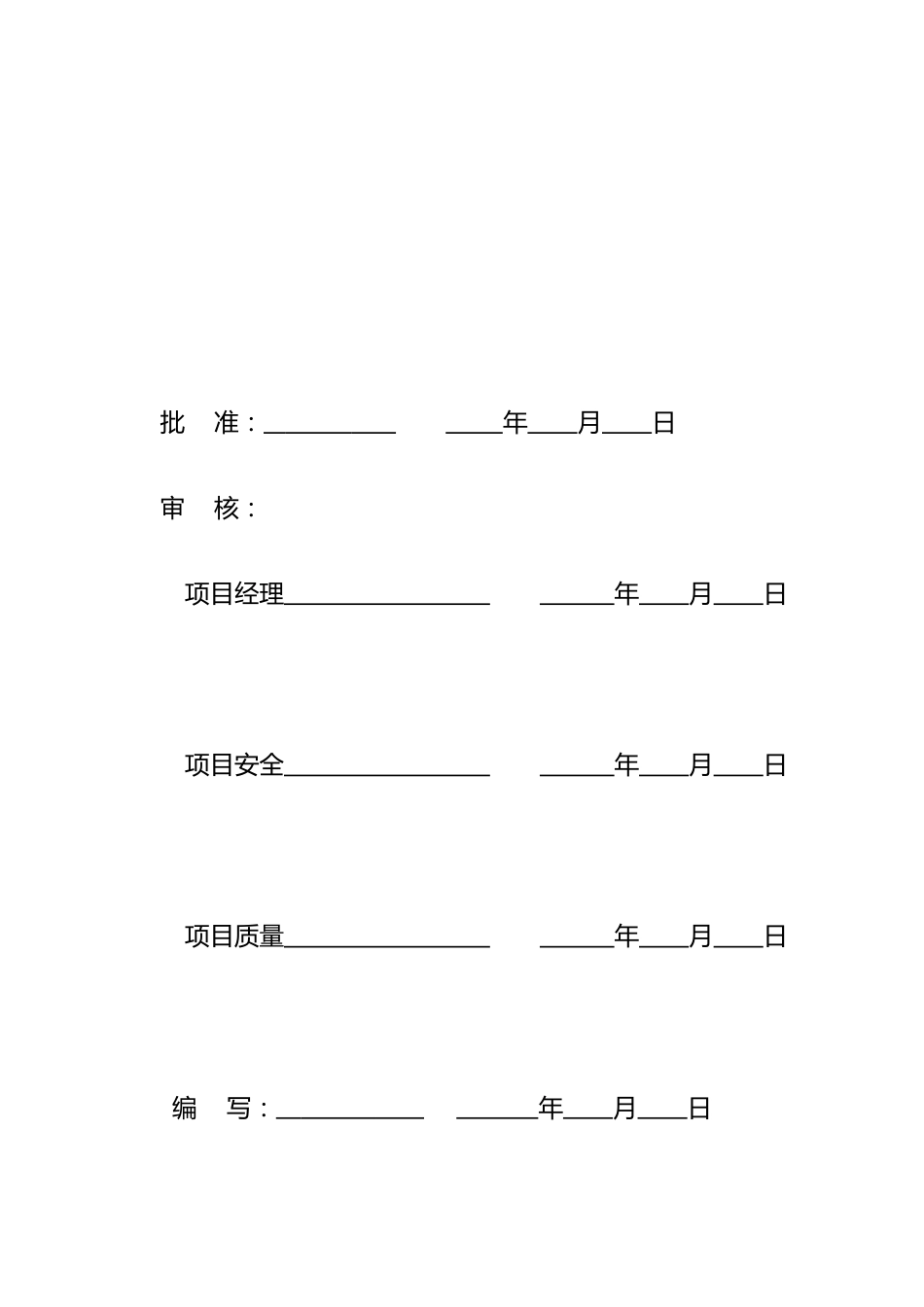

**500 千伏变电站 220 千伏二期送出工程接地施工方案****电力工程有限公司施工项目部20**年 ** 月**500 千伏变电站 220 千伏二期送出工程接地施工方案批 准： 年 月 日审 核：项目经理 年 月 日项目安全 年 月 日项目质量 年 月 日编 写： 年 月 日1一、工程概况**-**220 千伏线路工程包含以下两个部分：（1）新建**-**220 千伏线路工程部分新建**-**220 千伏线路工程起点为**500kV 变电站，终点为**-**220kV线路接头点（11#塔），全线途径开封市、中牟县和尉氏县，线路全长为35.932km。本工程全线分为架空段和电缆段：架空段全长 35.81km，其中同塔 双 回 路 角 钢 塔 长 度 32.453km （ 双 回 挂 线 ） ， 双 回 路 钢 管 杆 长 度2.541km（双回挂线），四回路钢管杆长度 0.816km（双回挂线）；电缆段采用电缆沟敷设，长度为 0.122km（单回敷设）。新建线路全线共新建铁塔114 基，其中双回路钢管杆 15 基（直线 10 基、耐张 5 基），四回路钢管杆 7基（直线 5 基、耐张 2 基），双回角钢塔 92 基（直线 71 基、耐张 21 基）。电缆沟尺寸按照 2 回 220kV 考虑，净宽度为 1.4m，净高 1.8m，本期敷设 1 回220kV 电缆。本工程沿线海拔为 0-100 米，地形均为平地 。导线采用 2×JL/G1A-630/45 钢芯铝绞线，地线两根均采用 OPGW-150 光缆。本标段大小号方向规定：**500kV 变电站为小号侧，明岗 220kV 线路11#塔（接头点）为大号侧，面向大号分左右。（2）220kV**线改造部分本工程跨越高速耐张段为满足军事备降机场跑道净空距离要求，需对220kV**线进行降低改造。改造段在**线 25#塔大小号侧线下各新建 1 基 DZT-15 耐张塔，其中 G1塔位于**线 24 号塔与 25 号塔档内，距离**线 25 号塔 107 米；G2 塔位于**2线 25 号塔与 26 号塔档内，距离**线 25 号塔 30 米。同时**线 25#塔需要拆除。改造段线路全长 0.121km，沿线海拔为 0-100 米，地形均为平地；改造段线路设计气象条件为：基本风速 27m/s，设计覆冰 10mm。**220kV 线路原导线采用 2×JL/G1A-400/35，安全系数为 2.5，平均运行张力不超过导线额定张力的 25%；地线采用 2 根 GJ-80。本次改造段仍采用相同导地线型号。为有良好的接地，本工程全线杆塔地线采取逐基接地，其中角钢塔 92 基，N11-N13 为 C10 接地类型，N14-N102 及 G1、G2 为 C5 接地类...
