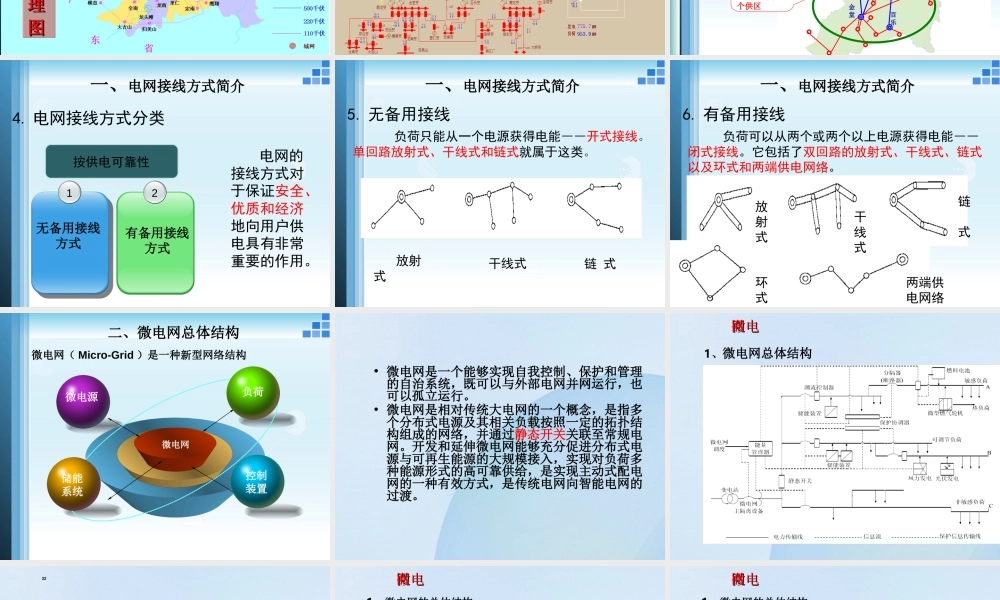

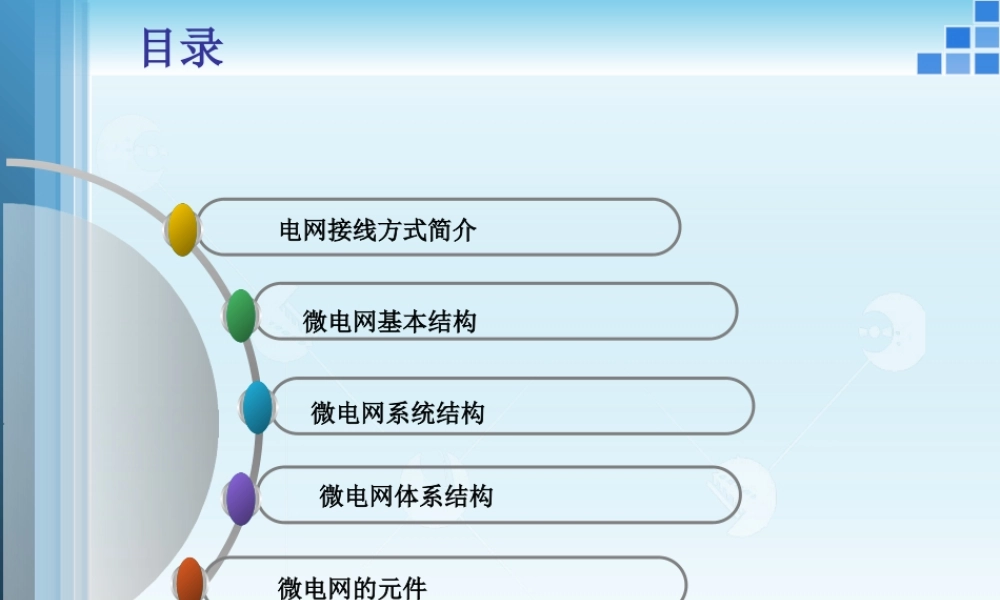

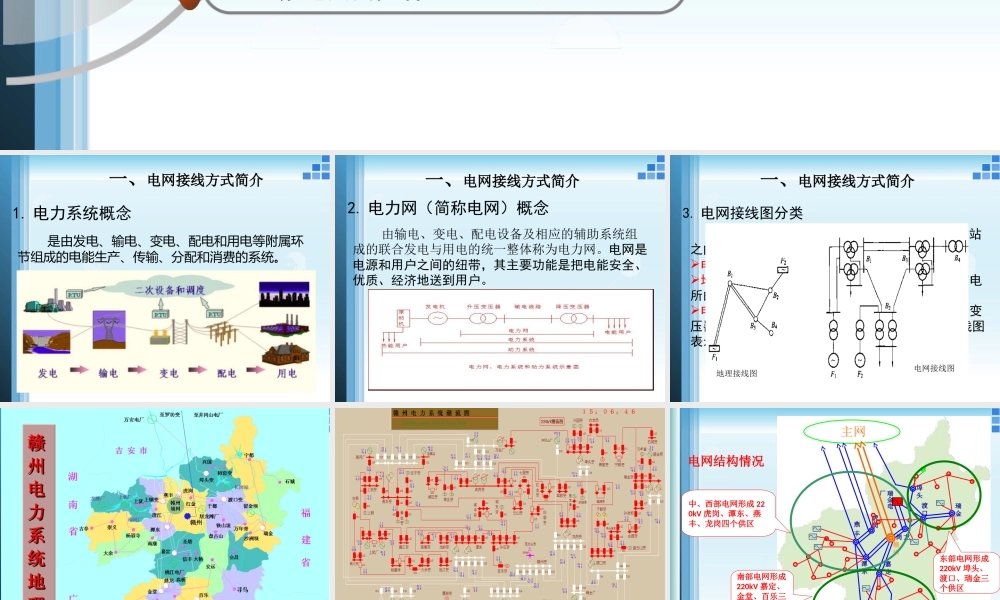

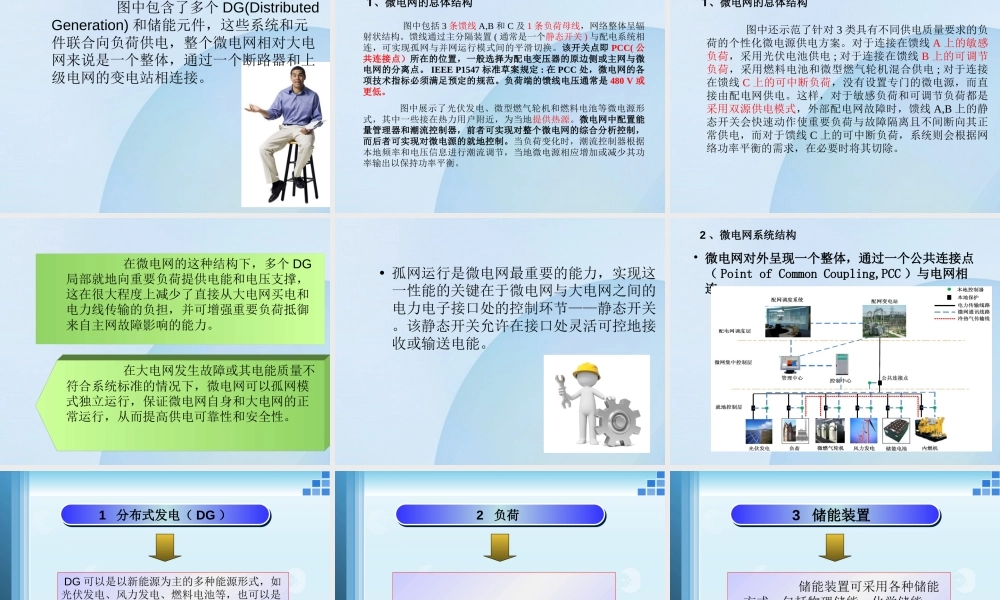

目录微电网基本结构电网接线方式简介微电网系统结构微电网体系结构微电网的元件 一、电网接线方式简介 是由发电、输电、变电、配电和用电等附属环节组成的电能生产、传输、分配和消费的系统。1. 电力系统概念 一、电网接线方式简介 由输电、变电、配电设备及相应的辅助系统组成的联合发电与用电的统一整体称为电力网。电网是电源和用户之间的纽带，其主要功能是把电能安全、优质、经济地送到用户。2. 电力网（简称电网）概念 一、电网接线方式简介 电网接线主要描述系统发电厂、变电站、开关站之间线路的连接方式。电网接线图分为地理接线图和电气接线图。地理接线图是按比例表示电力系统各发电厂和变电所的相对地理位置及各电力线路的路径的接线图。电气接线图是表示电力系统各元件间（发电机、变压器、负荷等）的电气联系的电路图，一般用单线图表示。3. 电网接线图分类地理接线图电网接线图主网虎岗潭东嘉定金堂百乐赣州埠头渡口瑞金龙岗瑞金电厂燕丰电网结构情况东部电网形成220kV 埠头、渡口、瑞金三个供区中、西部电网形成 220kV 虎岗、潭东、燕丰、龙岗四个供区南部电网形成220kV 嘉定、金堂、百乐三个供区 一、电网接线方式简介 电网的接线方式对于保证安全、优质和经济地向用户供电具有非常重要的作用。4. 电网接线方式分类 按供电可靠性021无备用接线方式2有备用接线方式 一、电网接线方式简介5. 无备用接线 负荷只能从一个电源获得电能――开式接线。单回路放射式、干线式和链式就属于这类。 放射式 干线式 链 式 一、电网接线方式简介6. 有备用接线 负荷可以从两个或两个以上电源获得电能――闭式接线。它包括了双回路的放射式、干线式、链式以及环式和两端供电网络。放射式干线式链式环式两端供电网络微电源储能系统控制装置负荷微电网微电网（ Micro-Grid ）是一种新型网络结构 二、微电网总体结构• 微电网是一个能够实现自我控制、保护和管理的自治系统，既可以与外部电网并网运行，也可以孤立运行。• 微电网是相对传统大电网的一个概念，是指多个分布式电源及其相关负载按照一定的拓扑结构组成的网络，并通过静态开关关联至常规电网。开发和延伸微电网能够充分促进分布式电源与可再生能源的大规模接入，实现对负荷多种能源形式的高可靠供给，是实现主动式配电网的一种有效方式，是传统电网向智能电网的过渡。 微电网微电网 1、微电网总体结构32 图中包含了多个 DG(Distributed Gener...
