低压配电线路导线型号选择VIP免费

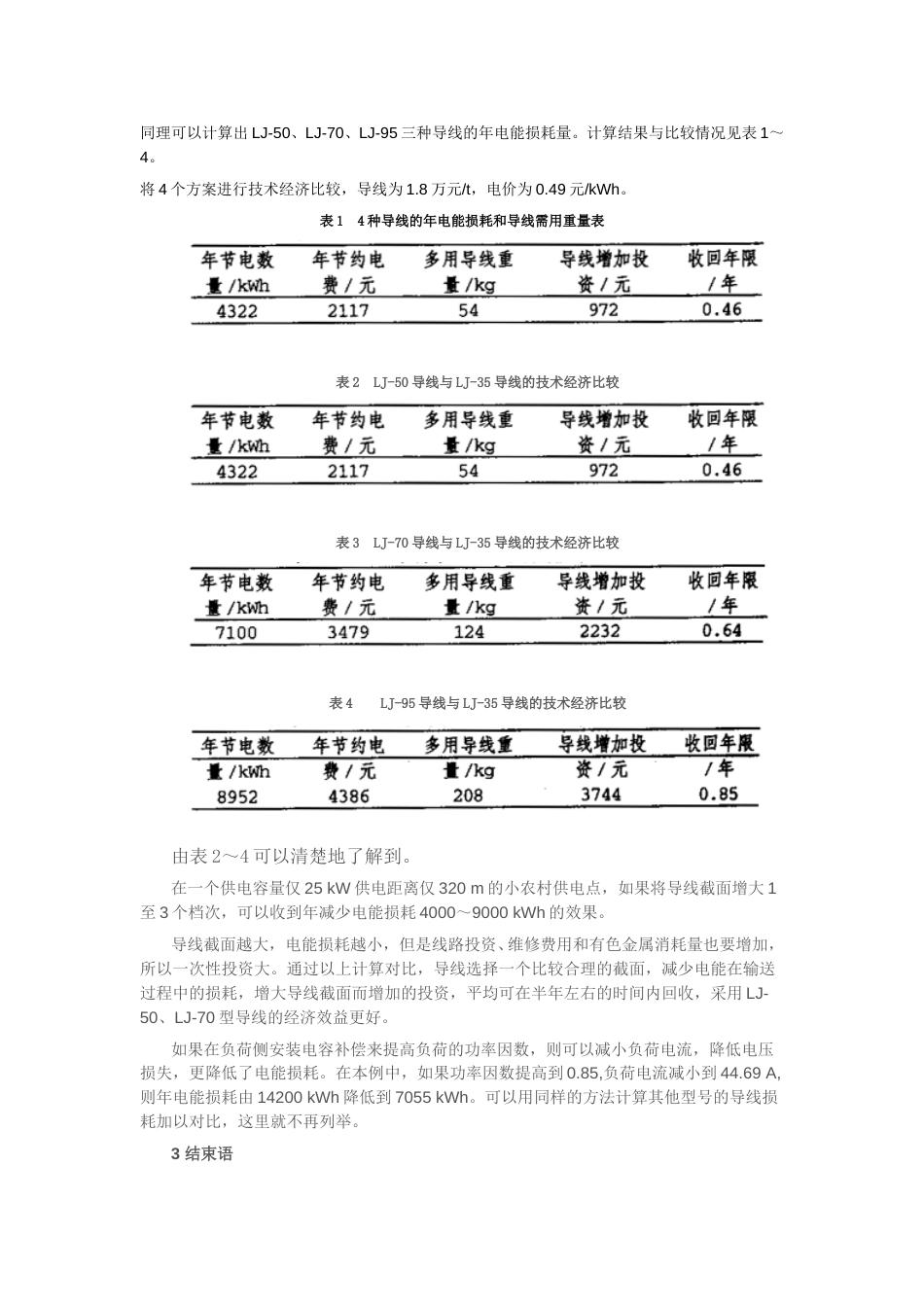

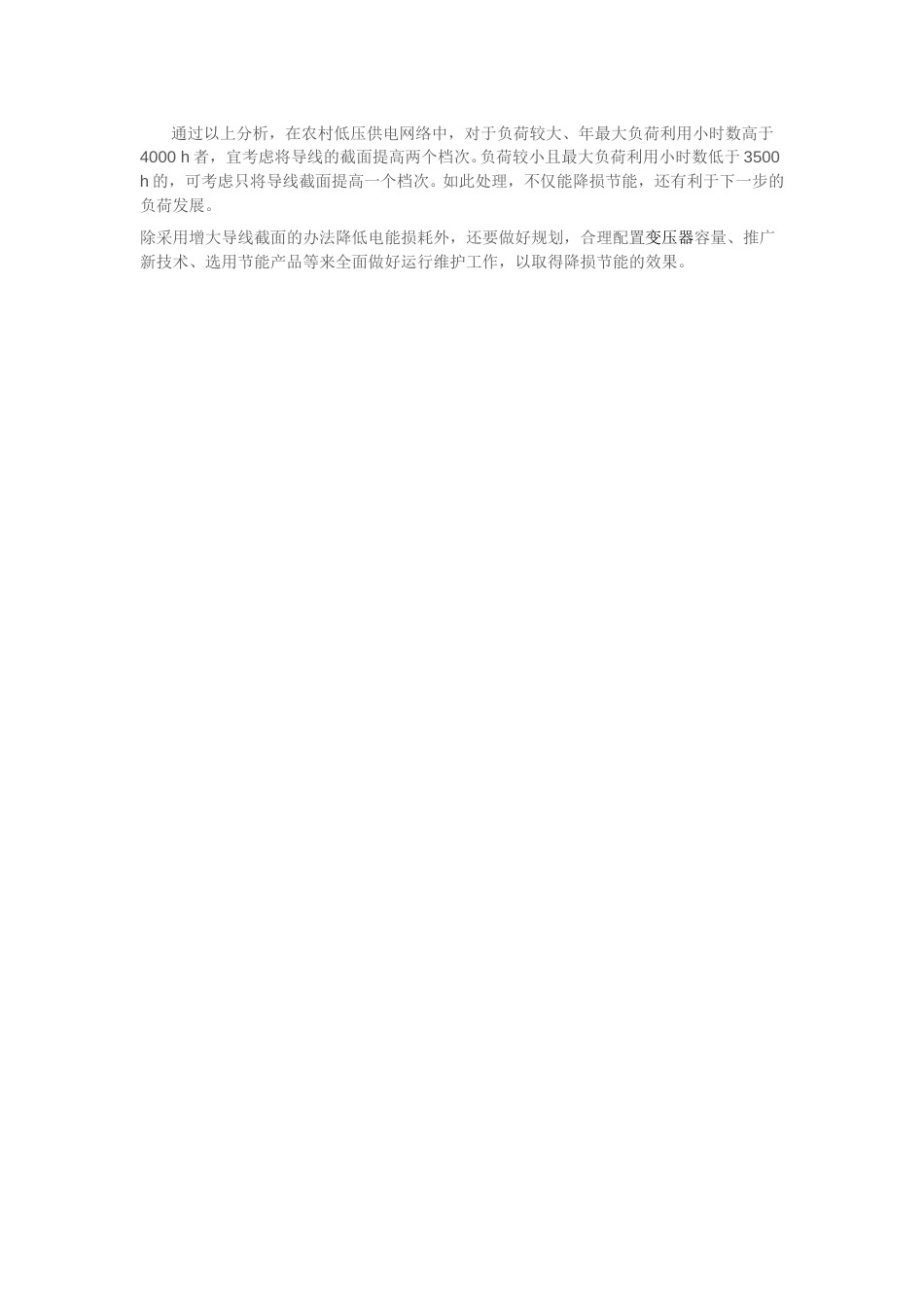

摘要：在低压配电网中，电能损耗是十分惊人的，该文从降损节能的角度考虑配电网中导线截面的选择，在经济合理的原则下，适当增大导线截面以减小电能损耗，从而达到多供少损的目的。 关键词：低压配电网；电能损耗；导线截面中图分类号：TM751 文献标志码：B 文章编号:1003-0867(2006)09-0057-02导线的截面通常是由发热条件、机械强度、经济电流密度、电压损失和导线长期允许安全载流量等因素决定的。按照这些原则选定导线截面并无不妥之处，但从节约能源的原则出发，笔者认为，应将“电能损耗大小”作为选择导线截面的首要依据。现以郓城县陈坡供电所提供的一供电点为例进行分析计算。 该供电点 380 V，负荷 25 kW，供电距离 320 m，负荷功率因数为 0.6。为了分析计算方便，假定三相负荷为对称平衡负荷，且只计算有功损耗。 1 用常规方法确定配电导线的截面 1.1 导线截面的初选 根据负荷为 25 kW 计算负荷电流为 63.4 A，查表选择 LJ-35 型导线，当最高气温为+40℃时，其长期允许安全载流量为 137 A，大于 63.4 A，初步确定选用 LJ-35 铝绞线作为该低压配电线路的导线。 1.2 按允许电压降校核 由 cosφ= 0.6 可知 tgφ = 1.33，可以计算无功功率 Q = 33.3 kvar。LJ-35 型导线有效电阻 R0 为0.92 Ω/km，当导线间距离为 0.6 m 时感抗 X0 为 0.336Ω/km，则其电压降为△UX = L(PR0 + Q×X0)/U =0.32×(25×0.92 + 33.3×0.336)/0.38 =28.8 V电压降占电网电压的百分比为△U/U = 28.8/380 = 0.076≈7%《农村低压电力技术规程》规定，三相供电电压允许偏差为额定电压的±7%，可知基本满足要求。1.3 按机械强度校验 《配电线路设计规程》规定，在 380 V 配电网中，线路导线一般采用铝绞线，其最小截面不得小于 25 mm2，当线路档距或交叉档距较长，杆、柱高差较大时，宜采用钢芯铝绞线，依据该供电点线路实际情况，所选导线满足机械强度要求。 可以确定本供电点采用 LJ-35 型铝绞线作为输电导线。 2 用电能损耗进行比较并选导线 下面选定 LJ-50、LJ-70、LJ-95 三种型号的导线与常规方法选定的 LJ-35 型导线，进行技术经济比较。条件：已知负荷电流为 63.4 A，年最大利用小时数（T），在农村一般为 4000 h 左右，LJ-35型导线电阻（R）为 0.92Ω/km。则可以计算出 LJ-35 导线的年电能损耗为 △W 损 = 3I2 荷 RT×10-3 = 3×63.42×0.92×0.32×4000×10...
