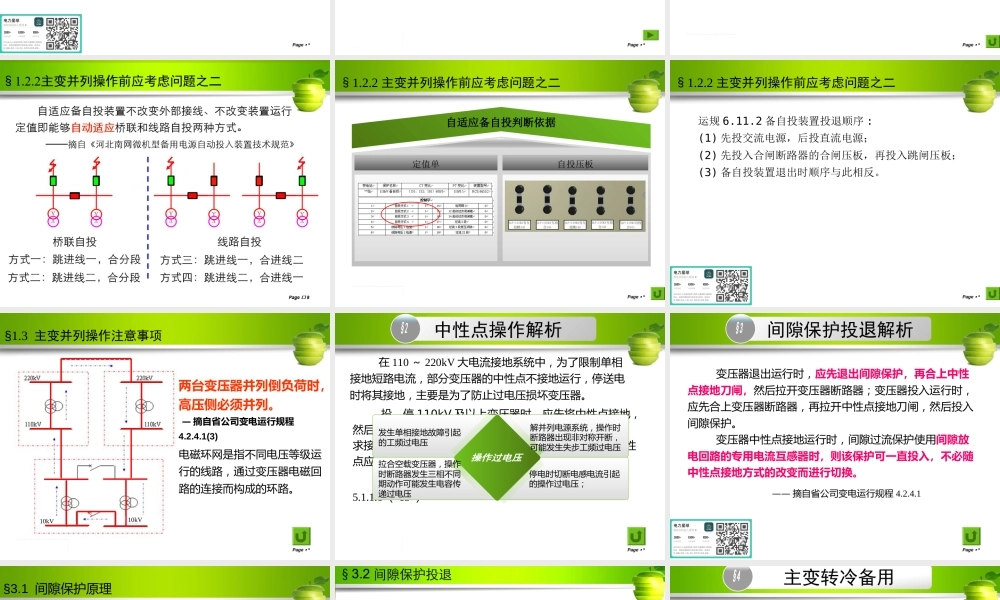

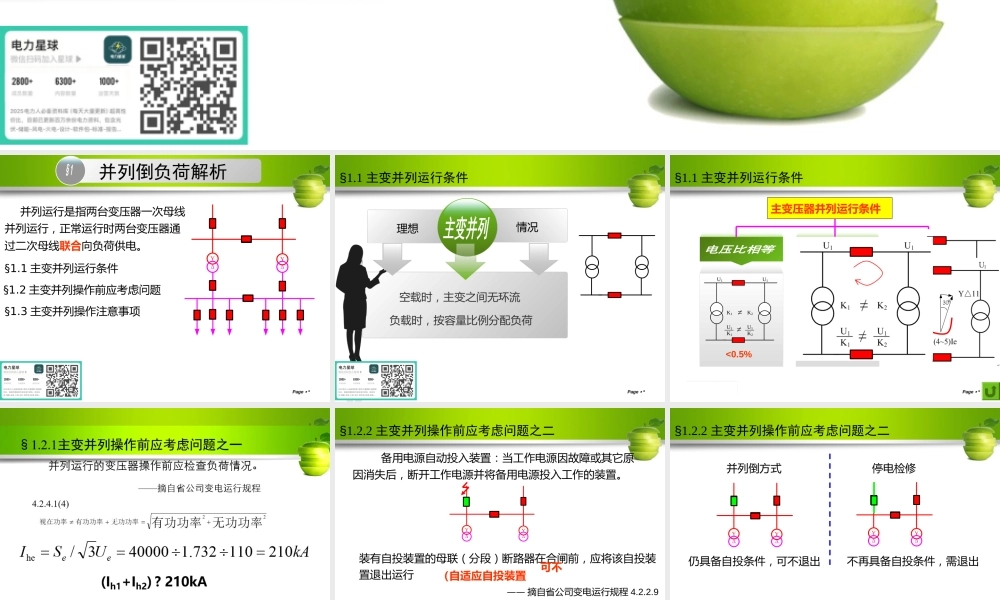

LOGO110kV 内桥接线主变停送电操作解析LOGOPage  *并列倒负荷解析§1.2 主变并列操作前应考虑问题§1.3 主变并列操作注意事项§1.1 主变并列运行条件 并列运行是指两台变压器一次母线并列运行，正常运行时两台变压器通过二次母线联合向负荷供电。YΔYΔLOGOPage  *情况理想空载时，主变之间无环流负载时，按容量比例分配负荷§1.1 主变并列运行条件LOGOPage  *§1.1 主变并列运行条件U1U1K1K2≠U1K1U1K2≠Z1Z2≠ZZSSSS12N2N121必须相同<10%<0.5%主变压器并列运行条件U1U1YY12Y△11300(4~5)IeLOGOPage  *LOGOPage  *YΔYΔ装有自投装置的母联（分段）断路器在合闸前，应将该自投装置退出运行 —— 摘自省公司变电运行规程 4.2.2.9 可不 （自适应自投装置§1.2.2 主变并列操作前应考虑问题之二 备用电源自动投入装置：当工作电源因故障或其它原因消失后，断开工作电源并将备用电源投入工作的装置。LOGOPage  *仍具备自投条件，可不退出并列倒方式 §1.2.2 主变并列操作前应考虑问题之二YΔYΔ停电检修 YΔYΔ不再具备自投条件，需退出LOGOLOGOPage  *定值单自投压板自适应备自投判断依据§1.2.2 主变并列操作前应考虑问题之二LOGOPage  *§1.2.2 主变并列操作前应考虑问题之二运规 6.11.2 备自投装置投退顺序 :(1) 先投交流电源，后投直流电源；(2) 先投入合闸断路器的合闸压板，再投入跳闸压板；(3) 备自投装置退出时顺序与此相反。 LOGOPage  *§1.3 主变并列操作注意事项电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。两台变压器并列倒负荷时，高压侧必须并列。 — 摘自省公司变电运行规程4.2.4.1(3)10kV10kVLOGOPage  * 投、停 110kV 及以上变压器时，应先将中性点接地，然后再投停变压器，如该变压器在正常运行时中性点不要求接地 , 则在投运后立即将中性点拉开。备用变压器的中性点应保持在接地状态。 —— 摘自省公司变电运行规程5.1.1.1 （ 15 ） 在 110 ～ 220kV 大电流接地系统中，为了限制单相接地短路电流，部分变压器的中性点不接地运行，停送电时将其接地，主要是为了防止过电压损坏变压器。 发生单相接地故障引起的工频过电压解并列电源系统，操作时断路器出现非对称开断，可能发生失步工频过电压拉合空载变压器，操作时断路器发生三相不同期动作可能发生电容传递过电压停电时切断电感电流引起的操作过电压...
