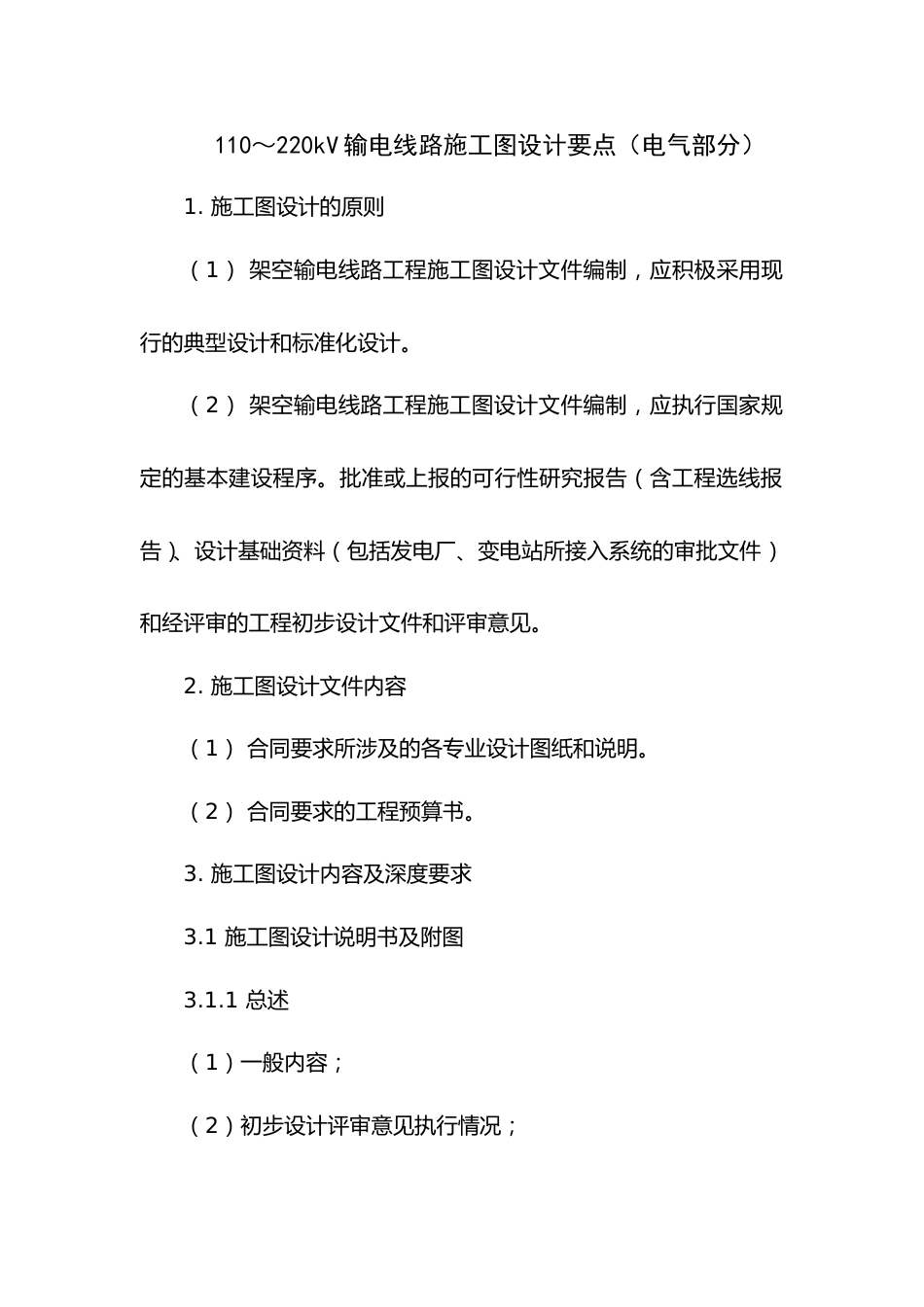

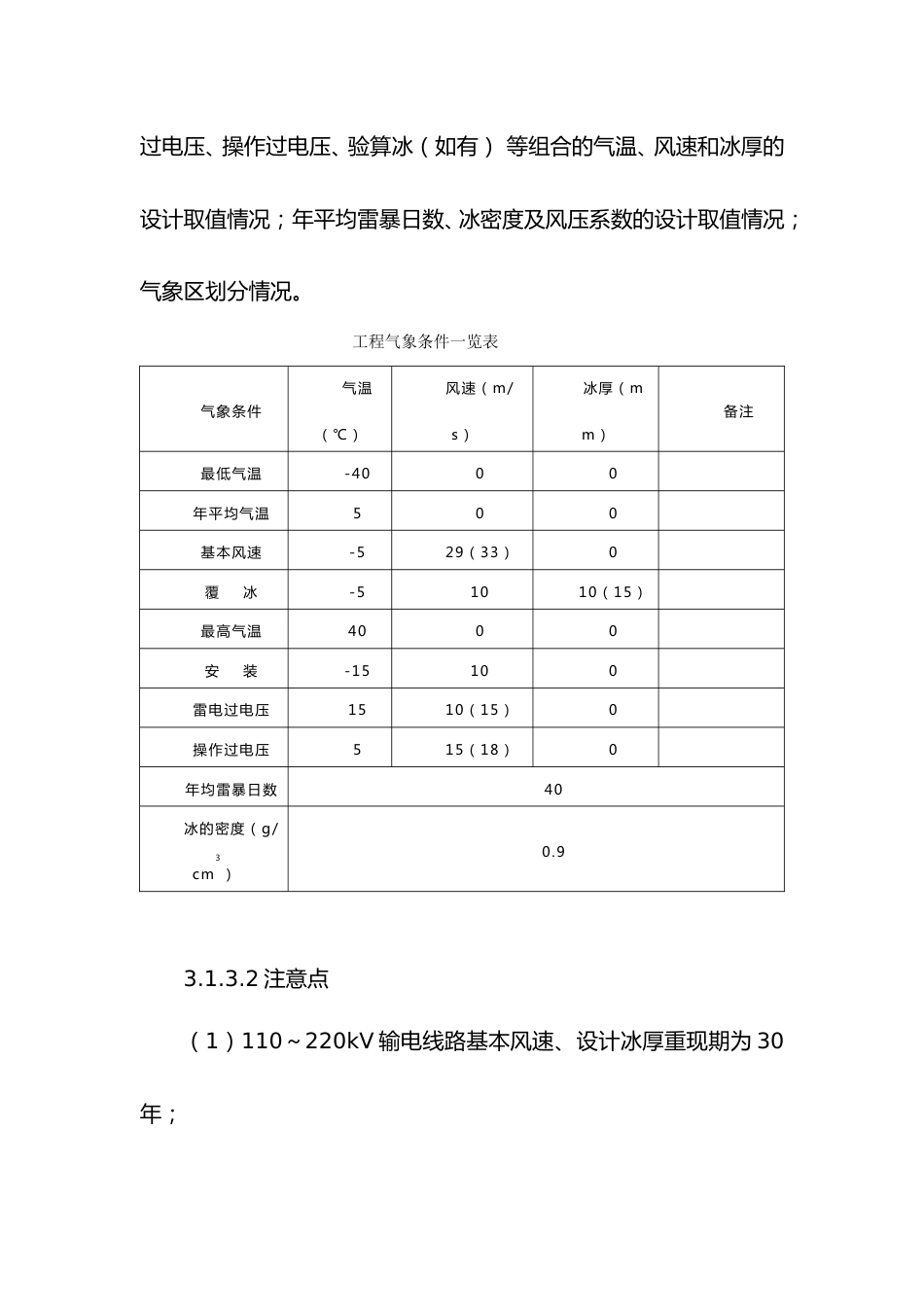

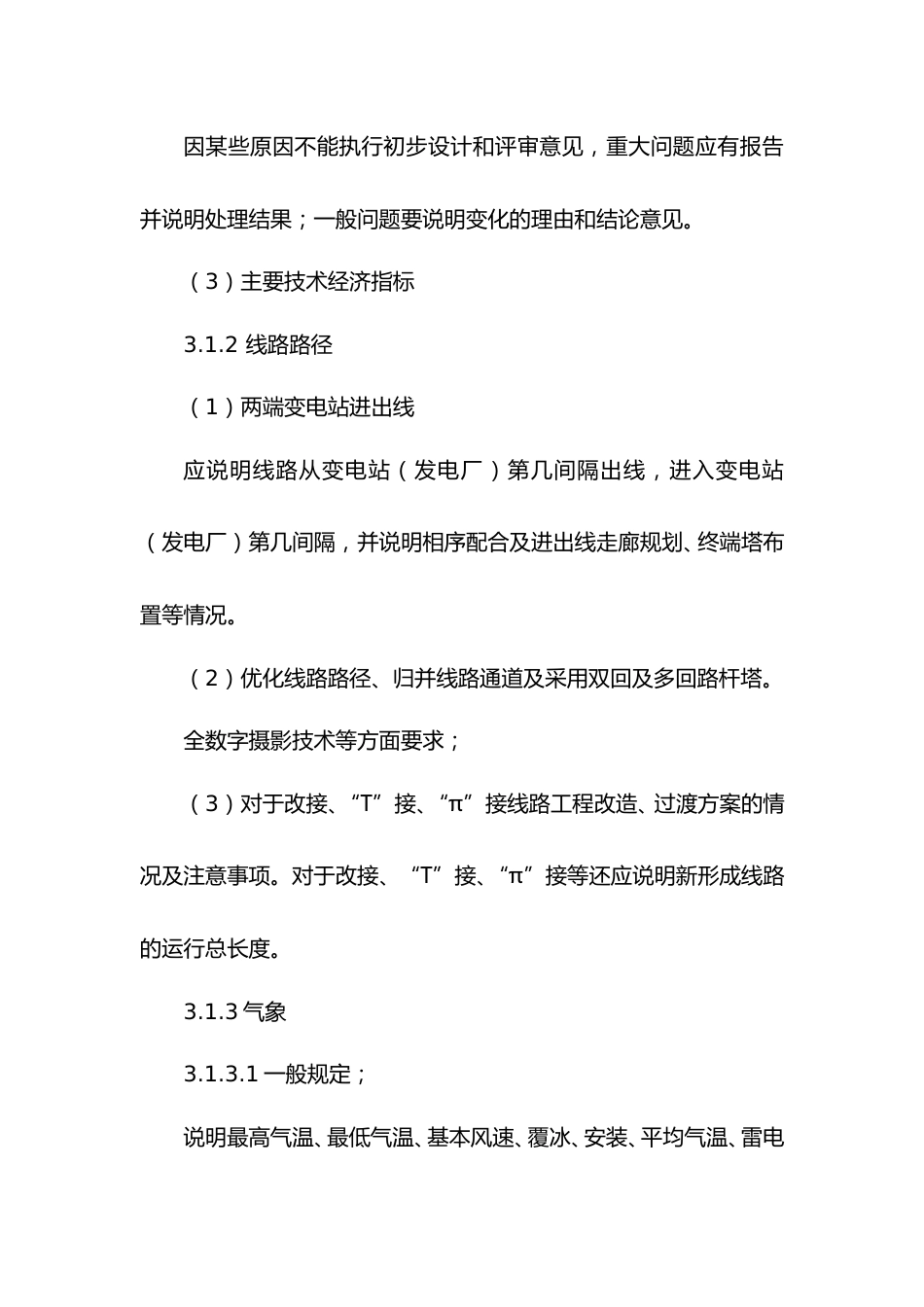

110～220kV 输电线路施工图设计要点（电气部分）1. 施工图设计的原则（1） 架空输电线路工程施工图设计文件编制，应积极采用现行的典型设计和标准化设计。（2） 架空输电线路工程施工图设计文件编制，应执行国家规定的基本建设程序。批准或上报的可行性研究报告（含工程选线报告）、设计基础资料（包括发电厂、变电站所接入系统的审批文件）和经评审的工程初步设计文件和评审意见。2. 施工图设计文件内容（1） 合同要求所涉及的各专业设计图纸和说明。（2） 合同要求的工程预算书。3. 施工图设计内容及深度要求3.1 施工图设计说明书及附图3.1.1 总述（1）一般内容；（2）初步设计评审意见执行情况；因某些原因不能执行初步设计和评审意见，重大问题应有报告并说明处理结果；一般问题要说明变化的理由和结论意见。（3）主要技术经济指标3.1.2 线路路径（1）两端变电站进出线应说明线路从变电站（发电厂）第几间隔出线，进入变电站（发电厂）第几间隔，并说明相序配合及进出线走廊规划、终端塔布置等情况。（2）优化线路路径、归并线路通道及采用双回及多回路杆塔。全数字摄影技术等方面要求；（3）对于改接、“T”接、“π”接线路工程改造、过渡方案的情况及注意事项。对于改接、“T”接、“π”接等还应说明新形成线路的运行总长度。3.1.3 气象3.1.3.1 一般规定；说明最高气温、最低气温、基本风速、覆冰、安装、平均气温、雷电过电压、操作过电压、验算冰（如有） 等组合的气温、风速和冰厚的设计取值情况；年平均雷暴日数、冰密度及风压系数的设计取值情况；气象区划分情况。 工程气象条件一览表气象条件气温（℃）风速（m/s）冰厚（mm）备注最低气温-4000年平均气温500基本风速-529（33）0覆 冰-51010（15）最高气温4000安 装-15100雷电过电压1510（15）0操作过电压515（18）0年均雷暴日数40冰的密度（g/cm3）0.93.1.3.2 注意点（1）110～220kV 输电线路基本风速、设计冰厚重现期为 30年；（2）地线设计冰厚应较导线冰厚增加 5㎜；（3）气象条件一览表中基本风速为 10m 高度基准，其它工况风速为 15m 高度基准；（4）当基本风速折算到导线平均高度处其大于或等于 35m/s时雷电过电压工况的风速宜取 15 m/s，否则取 10 m/s；（5）操作过电压的风速宜取基本风速折算到导线平均高度处的风速的 50％，但不宜低于 15m/s；（6）对雷暴日数理解。3.1.4 导、地线应说明导线和地线（含 OPGW）的型号和规格、导线分裂根...
