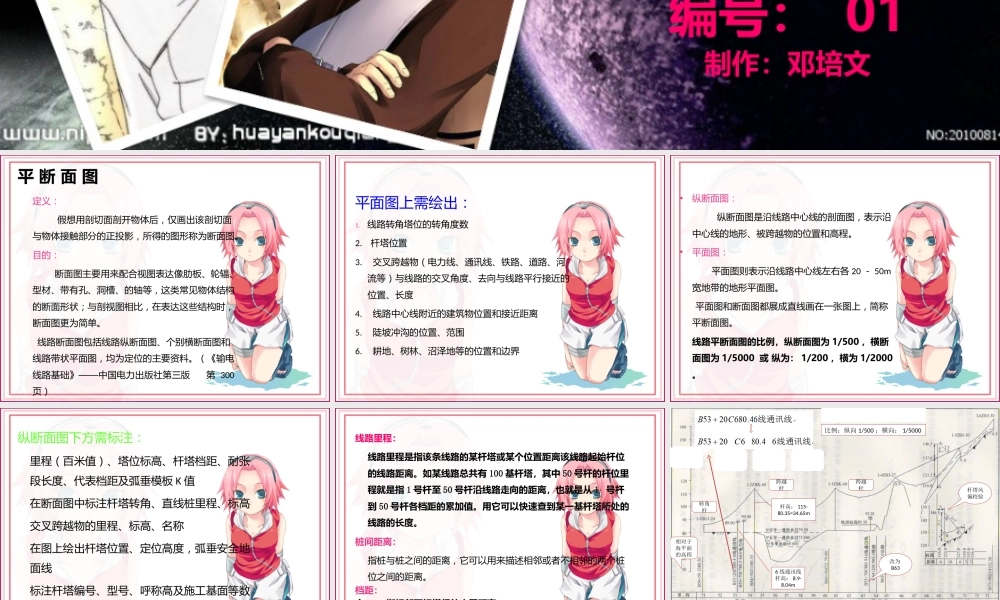

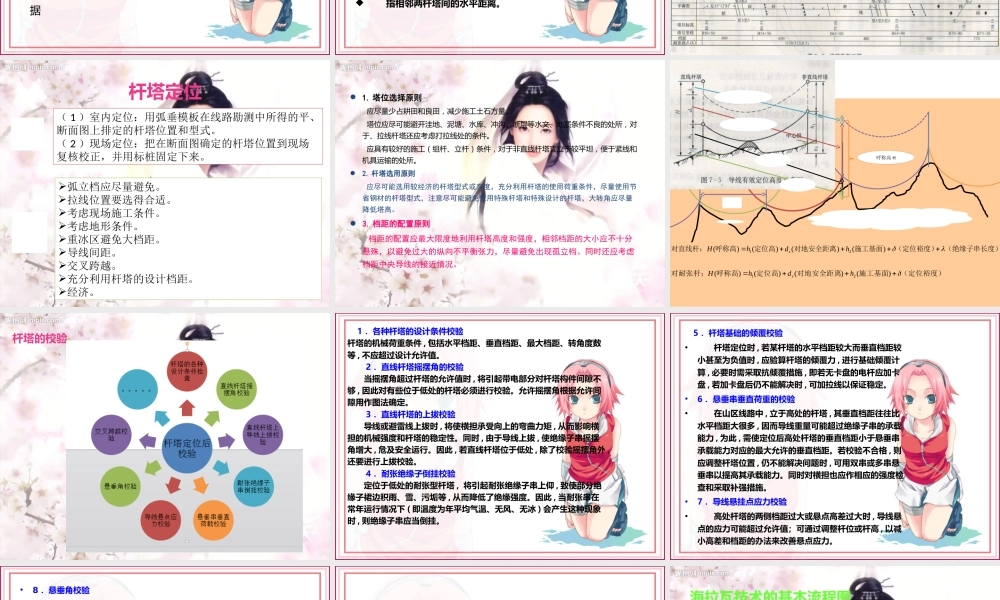

平 断 面 图 的 基础 知识银 河 战 队编号： 01制作：邓培文平 断 面 图 定义： 假想用剖切面剖开物体后，仅画出该剖切面与物体接触部分的正投影，所得的图形称为断面图。 目的： 断面图主要用来配合视图表达像肋板、轮辐、型材、带有孔、洞槽、的轴等，这类常见物体结构的断面形状；与剖视图相比，在表达这些结构时，断面图更为简单。 线路断面图包括线路纵断面图、个别横断面图和线路带状平面图，均为定位的主要资料。（《输电线路基础》——中国电力出版社第三版 第 300页）平面图上需绘出：1. 线路转角塔位的转角度数2. 杆塔位置3. 交叉跨越物（电力线、通讯线、铁路、道路、河流等）与线路的交叉角度、去向与线路平行接近的位置、长度4. 线路中心线附近的建筑物位置和接近距离5. 陡坡冲沟的位置、范围6. 耕地、树林、沼泽地等的位置和边界•纵断面图： 纵断面图是沿线路中心线的剖面图，表示沿中心线的地形、被跨越物的位置和高程。•平面图： 平面图则表示沿线路中心线左右各 20 － 50m宽地带的地形平面图。 平面图和断面图都展成直线画在一张图上，简称平断面图。 线路平断面图的比例，纵断面图为 1/500 ，横断面图为 1/5000 或 纵为： 1/200 ，横为 1/2000 。纵断面图下方需标注：1. 里程（百米值）、塔位标高、杆塔档距、耐张段长度、代表档距及弧垂模板 K 值2. 在断面图中标注杆塔转角、直线桩里程、标高3. 交叉跨越物的里程、标高、名称4. 在图上绘出杆塔位置、定位高度，弧垂安全地面线5. 标注杆塔编号、型号、呼称高及施工基面等数据线路里程： 线路里程是指该条线路的某杆塔或某个位置距离该线路起始杆位的线路距离。如某线路总共有 100 基杆塔，其中 50 号杆的杆位里程就是指 1 号杆至 50 号杆沿线路走向的距离，也就是从 1 号杆到 50 号杆各档距的累加值。用它可以快速查到某一基杆塔所处的线路的长度。桩间距离： 指桩与桩之间的距离，它可以用来描述相邻或者不相邻的两个桩位之间的距离。档距： 指相邻两杆塔间的水平距离。相当于B53 号柱加上 20米交叉跨越编 号 C6交叉跨越地面高度交叉跨越物名称线路平断面图识读相对于海平面的高程比例：纵向 1/500 ；横向： 1/5000转角杆跨越杆跨越杆6 线通讯线杆高： 8.9-8.04m杆塔风偏校验改为B63杆高： 115-80.35=34.65m杆塔定位（ 1 ）室内定位：用弧垂模板在线路勘测中所得的平、断面图上...
