换位塔跳线计算结果（含估算值）VIP免费

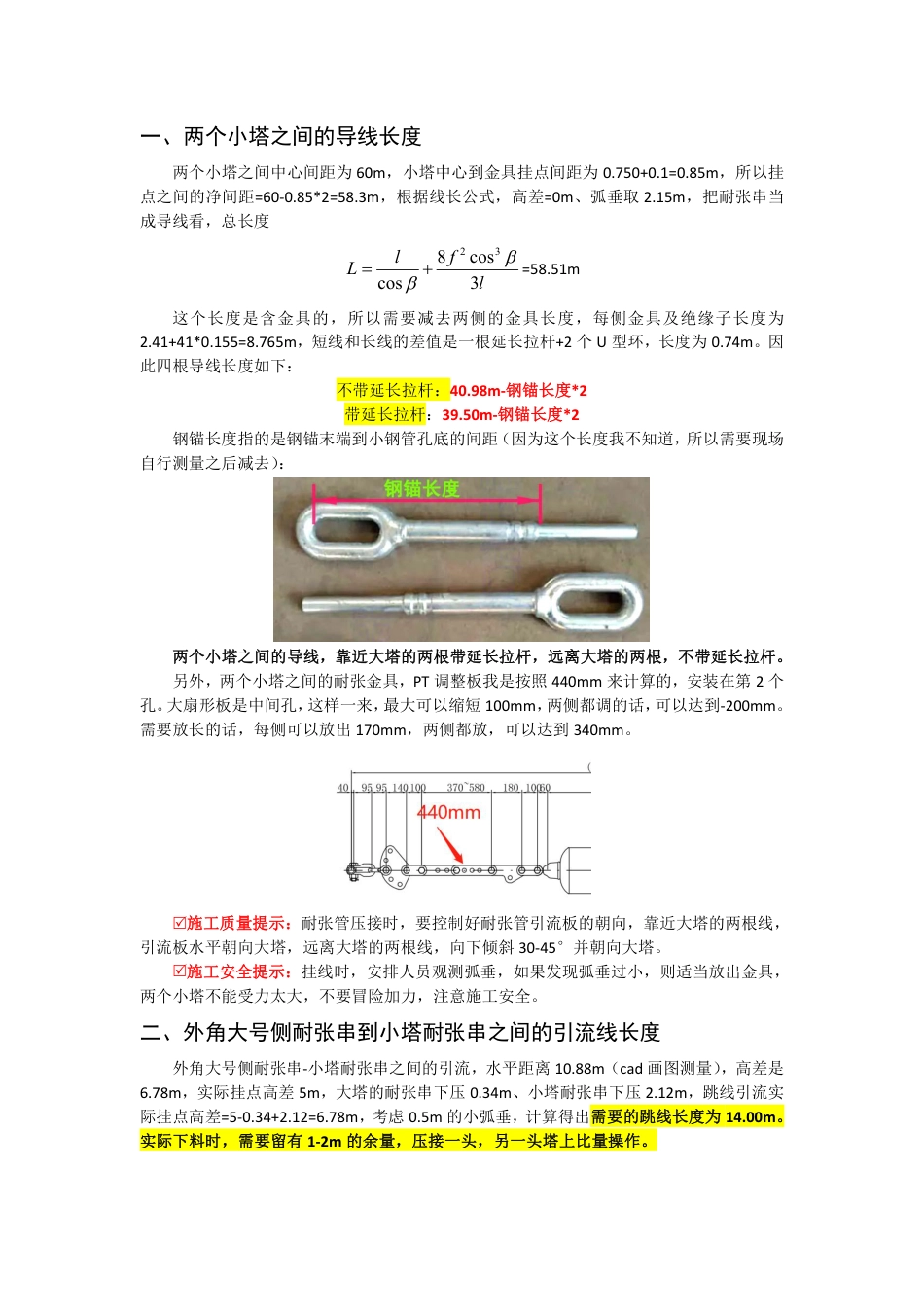

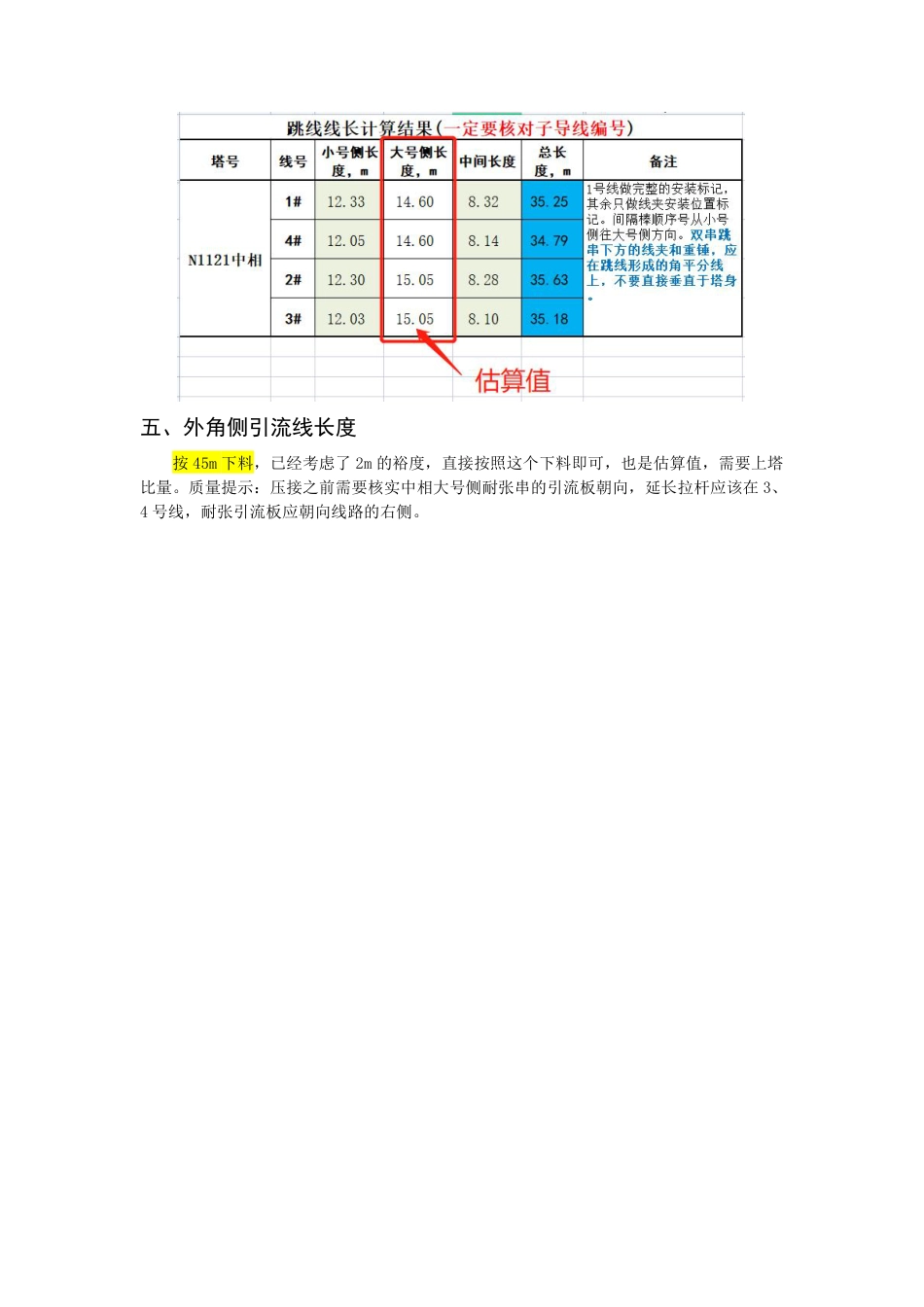

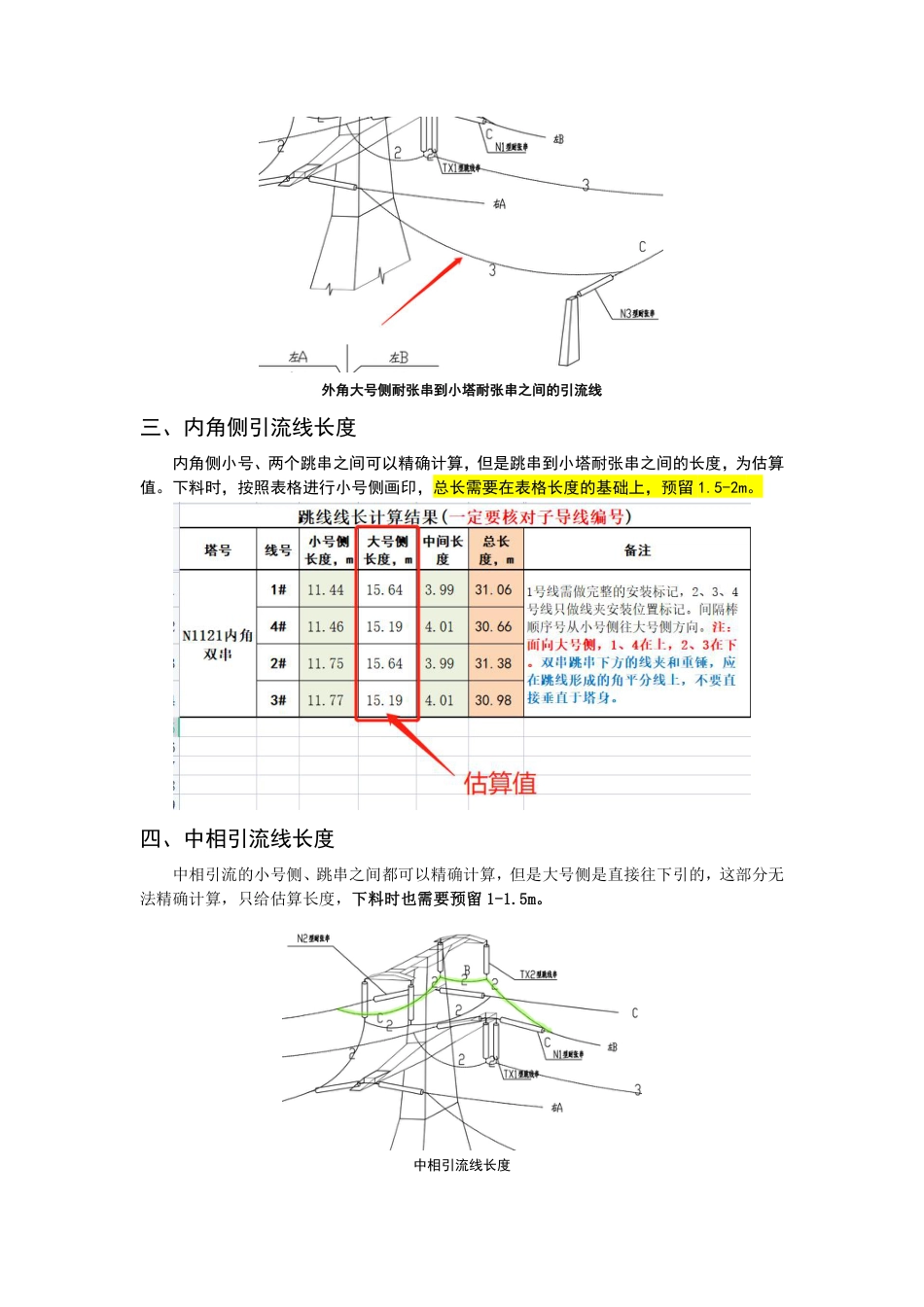

一、两个小塔之间的导线长度两个小塔之间中心间距为 60m，小塔中心到金具挂点间距为 0.750+0.1=0.85m，所以挂点之间的净间距=60-0.85*2=58.3m，根据线长公式，高差=0m、弧垂取 2.15m，把耐张串当成导线看，总长度lflL3cos8cos32 =58.51m这个长度是含金具的，所以需要减去两侧的金具长度，每侧金具及绝缘子长度为2.41+41*0.155=8.765m，短线和长线的差值是一根延长拉杆+2 个 U 型环，长度为 0.74m。因此四根导线长度如下：不带延长拉杆：40.98m-钢锚长度*2带延长拉杆：39.50m-钢锚长度*2钢锚长度指的是钢锚末端到小钢管孔底的间距（因为这个长度我不知道，所以需要现场自行测量之后减去）：两个小塔之间的导线，靠近大塔的两根带延长拉杆，远离大塔的两根，不带延长拉杆。另外，两个小塔之间的耐张金具，PT 调整板我是按照 440mm 来计算的，安装在第 2 个孔。大扇形板是中间孔，这样一来，最大可以缩短 100mm，两侧都调的话，可以达到-200mm。需要放长的话，每侧可以放出 170mm，两侧都放，可以达到 340mm。施工质量提示：耐张管压接时，要控制好耐张管引流板的朝向，靠近大塔的两根线，引流板水平朝向大塔，远离大塔的两根线，向下倾斜 30-45°并朝向大塔。施工安全提示：挂线时，安排人员观测弧垂，如果发现弧垂过小，则适当放出金具，两个小塔不能受力太大，不要冒险加力，注意施工安全。二、外角大号侧耐张串到小塔耐张串之间的引流线长度外角大号侧耐张串-小塔耐张串之间的引流，水平距离 10.88m（cad 画图测量），高差是6.78m，实际挂点高差 5m，大塔的耐张串下压 0.34m、小塔耐张串下压 2.12m，跳线引流实际挂点高差=5-0.34+2.12=6.78m，考虑 0.5m 的小弧垂，计算得出需要的跳线长度为 14.00m。实际下料时，需要留有 1-2m 的余量，压接一头，另一头塔上比量操作。外角大号侧耐张串到小塔耐张串之间的引流线三、内角侧引流线长度内角侧小号、两个跳串之间可以精确计算，但是跳串到小塔耐张串之间的长度，为估算值。下料时，按照表格进行小号侧画印，总长需要在表格长度的基础上，预留 1.5-2m。四、中相引流线长度中相引流的小号侧、跳串之间都可以精确计算，但是大号侧是直接往下引的，这部分无法精确计算，只给估算长度，下料时也需要预留 1-1.5m。中相引流线长度五、外角侧引流线长度按 45m 下料，已经考虑了 2m 的裕度，直接按照这个下料即可，也是估算值，需要上塔比量。质量提示：压接之前需要核实中相大号侧耐张串的引流板朝向，延长拉杆应该在 3、4 号线，耐张引流板应朝向线路的右侧。
