2025直流工程“抓设计、抓现场”经验分享(98页)VIP免费

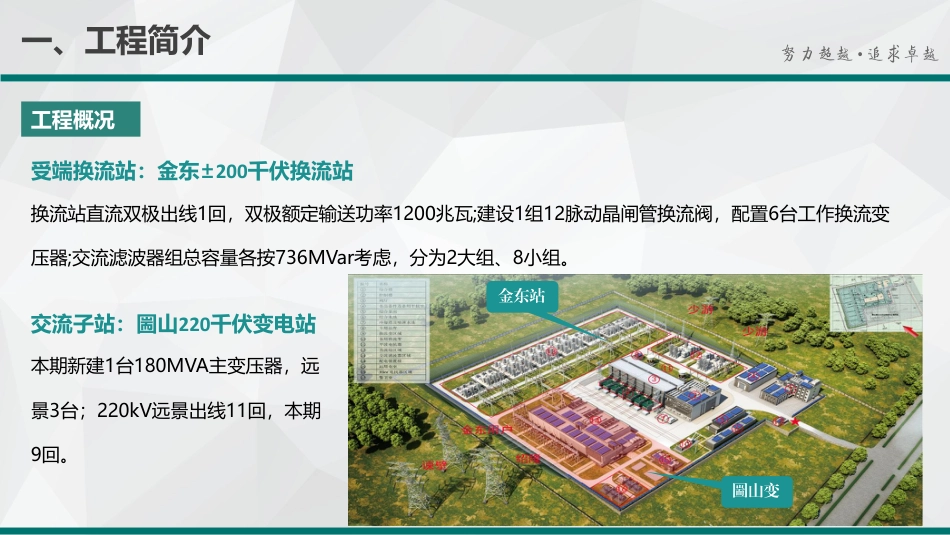

扬镇直流工程“抓设计、抓现场”经验分享国网江苏省电力工程咨询有限公司监理一中心2025年3月11日目录CONTENTS现场管理经验分享02典型问题及处置03工程简介0104二期工程简介及监理主要举措一、工程简介受端换流站：金东±200千伏换流站换流站直流双极出线1回，双极额定输送功率1200兆瓦;建设1组12脉动晶闸管换流阀，配置6台工作换流变压器;交流滤波器组总容量各按736MVar考虑，分为2大组、8小组。交流子站：圌山220千伏变电站本期新建1台180MVA主变压器，远景3台；220kV远景出线11回，本期9回。金东站工程概况圌山变一、工程简介工程意义u 电网输送通道资源越来越紧张u 交流电网安全稳定运行压力越来越大u 环境保护客观要求高u 交流电网北电南送发展的边际效益出现降低u 供电容量增加带来的短路电流超标u 土地资源有限站址的选择也越来难随着我国社会经济的高速发展，电网的负荷持续快速增长，对电能质量的要求也不断提高，同时，随着“风光”新能源的接入，以交流输电为主的传统电网面临越来越大的困难和挑战。一、工程简介工程特点u 拓补结构及运行方式采用对称单极接线，无接地极及接地极线路，送受端各建设一组12脉动换流阀；一端换流站换流阀中性点接地，双极对称运行，直流功率范围360兆瓦至1200兆瓦。u 交直流电压等级直流部分电压等级为±200千伏，交流部分接入220千伏交流电网，缓解苏北主变升压压力和苏南主变降压压力。u 大跨越改造方案本工程长江大跨越（五峰山大跨越）在不改变跨越塔主体结构的基础上，将原双回交流线路改造为三回直流线路，并在线路两端增加换流设备。一、工程简介工程创新亮点u 充分发挥嵌入式直流优势① 交改直：通过“交流改直流”，最大化利用现有通道资源② 大容量：与同电压等级交流输电相比，大幅度提升输电能力③ 网到网：“嵌入式”直流的送、受端换流站建设于同一个交流电网内部 一、工程简介工程创新亮点u 小型直流长远规划，快速落地，大幅提升传输容量工程一期输电容量为1200兆瓦，未来三期全部建成后为3600兆，输送容量提升至原来的6倍。① “三个不动”：塔位不动、基础不动、塔头不动② “四个可换”：导线可换、光缆可换、绝缘子金属串可换、防振装置可换u 充分利用现有通道资源，探索电网高质量发展充分利用现有五峰山大跨越通道资源，在一期工程内完成未来二三期大跨越段换线施工，在“三个不动”、“四个可换”技术路线下，最大限度节约了工程建设资源，缩短了工程建设周期，...
