605W彩钢瓦屋顶项目标准施工图集VIP免费

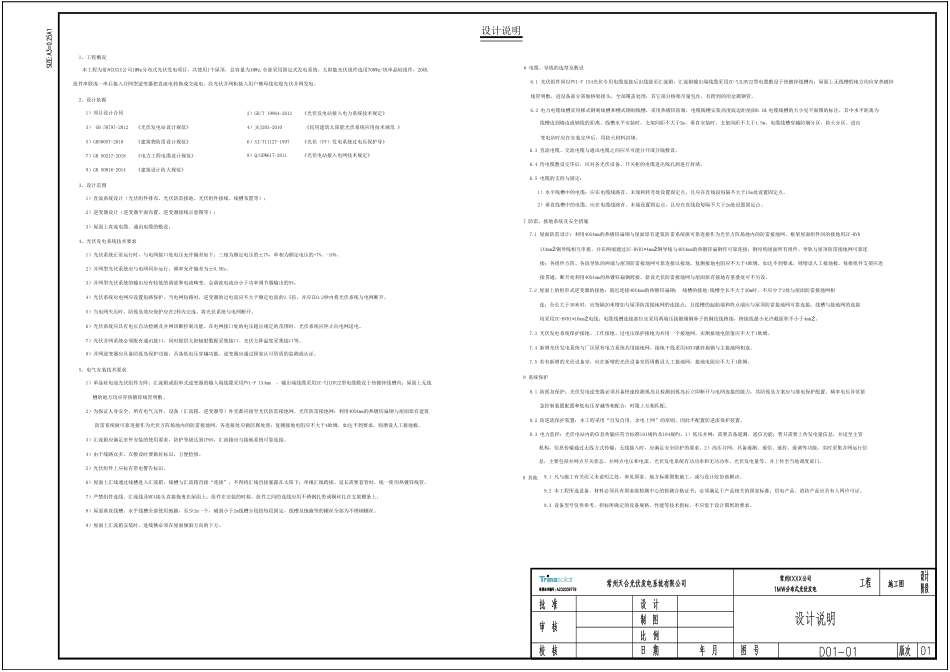

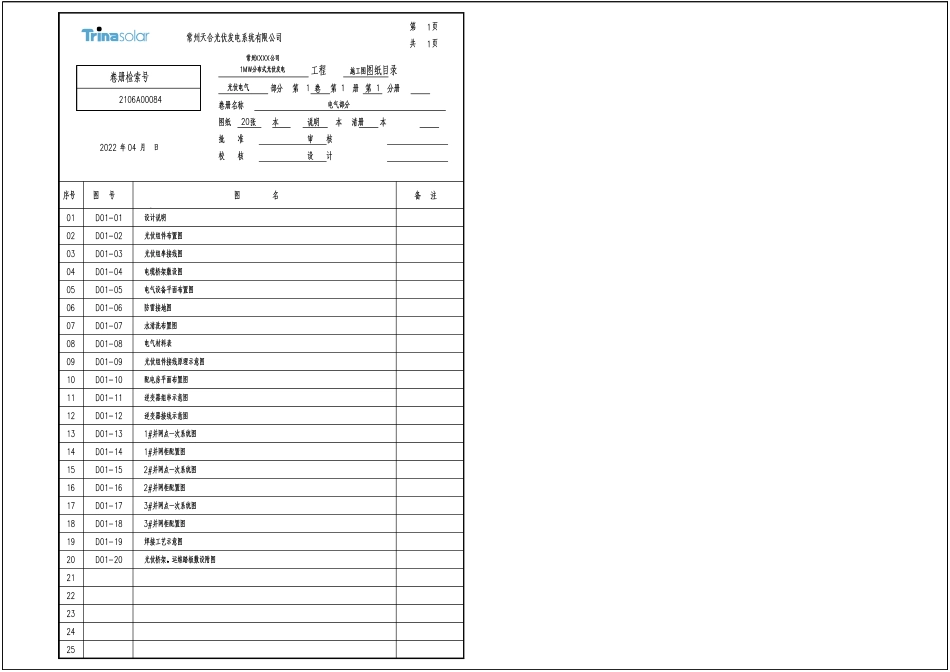

1、工程概况2、设计依据3） GB 50797-2012 《光伏发电站设计规范》6）SJ/T11127-1997 《光伏（PV）发电系统过电压保护导》5）GB50057-2010 《建筑物防雷设计规范》4）JGJ203-2010 《民用建筑太阳能光伏系统应用技术规范 》8）Q/GDW617-2011 《光伏电站接入电网技术规定》7）GB 50217-2018 《电力工程电缆设计规范》2）GB/T 19964-2012 《光伏发电站接入电力系统技术规定》 1）项目设计合同本工程为常州XXXX公司1MWp分布式光伏发电项目，共使用1个屋顶，总容量为1MWp,全部采用固定式发电系统，太阳能光伏组件选用700Wp/块单晶硅组件，20块组件串联成一串后接入并网型逆变器把直流电转换成交流电，经光伏并网柜接入用户侧母线实现光伏并网发电。3、设计范围2）逆变器设计（逆变器平面布置、逆变器接线示意图等）；3）屋面上直流电缆、通讯电缆的敷设；4、光伏发电系统技术要求1）光伏系统正常运行时，与电网接口处电压允许偏差如下：三相为额定电压的±7%，单相为额定电压的+7%、-10%。2）并网型光伏系统应与电网同步运行，频率允许偏差为±0.5Hz。3）并网型光伏系统的输出应有较低的谐波和电流畸变。总谐波电流应小于功率调节器输出的5%。4）光伏系统对电网应设置短路保护。当电网短路时，逆变器的过电流应不大于额定电流的1.5倍，并应在0.2秒内将光伏系统与电网断开。5）当电网失压时，防孤岛效应保护应在2秒内完成，将光伏系统与电网断开。6）光伏系统应具有电压自动检测及并网切断控制功能。在电网接口处的电压超出规定的范围时，光伏系统应停止向电网送电。7）光伏并网系统必须配有通讯接口，同时提供太阳辐射数据采集接口、光伏方阵温度采集接口等。8）并网逆变器应具备防孤岛保护功能，具备低电压穿越功能。逆变器应通过国家认可资质的监测或认证。5、电气安装技术要求1）单晶硅电池光伏组件方阵：汇流箱或组串式逆变器的输入端线缆采用PV1-F 1X4mm ，输出端线缆采用ZC-YJLHV22型电缆敷设于热镀锌线槽内；屋面上无线2）为保证人身安全，所有电气元件、设备（汇流箱、逆变器等）外壳都应接至光伏防雷接地网。光伏防雷接地网：利用40X4mm的热镀锌扁钢与屋面原有建筑3）汇流箱应满足室外安装的使用要求，防护等级达到IP65，汇流箱应与接地系统可靠连接。4）由于线路众多，在敷设时要做好标识，方便检修。防雷系统做可靠连接作为光伏方阵场地内的防雷接地网，各连接处应做防腐处理；复测接地电阻应不大于4欧姆，如达不到要求，则增...
