天津大学PPT：新型电力系统背景下的电力开关技术与装备VIP免费

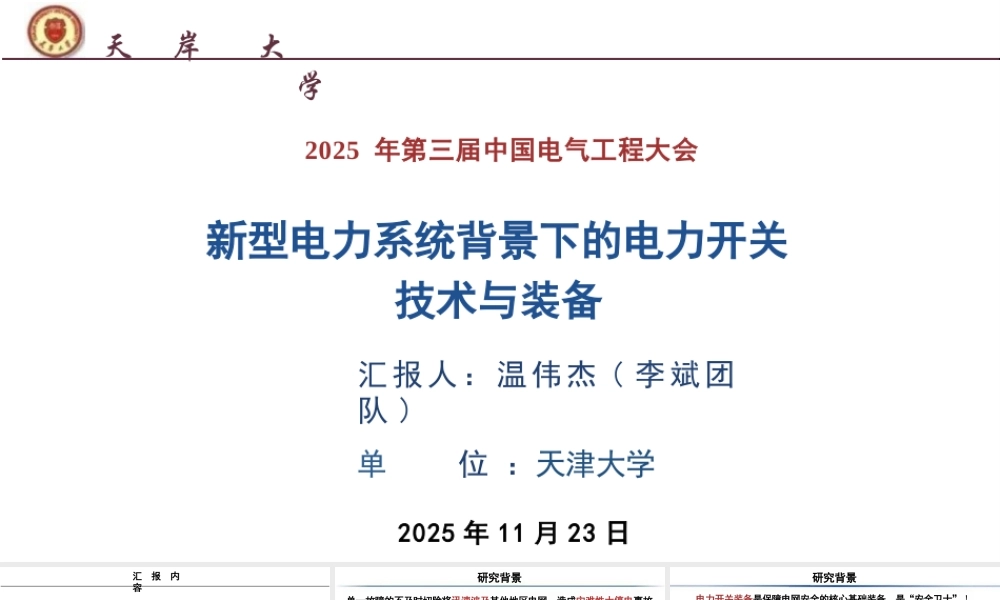

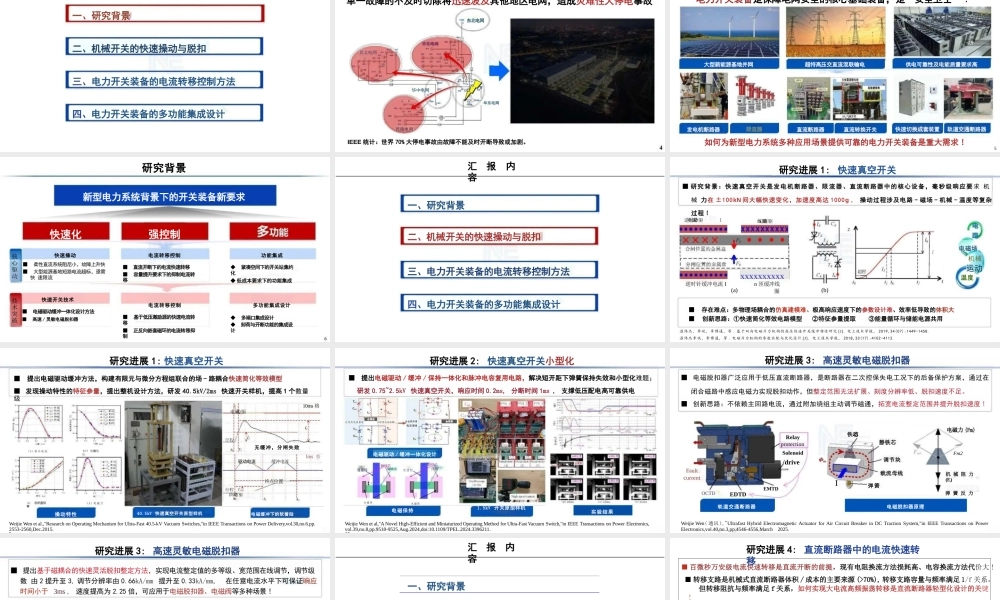

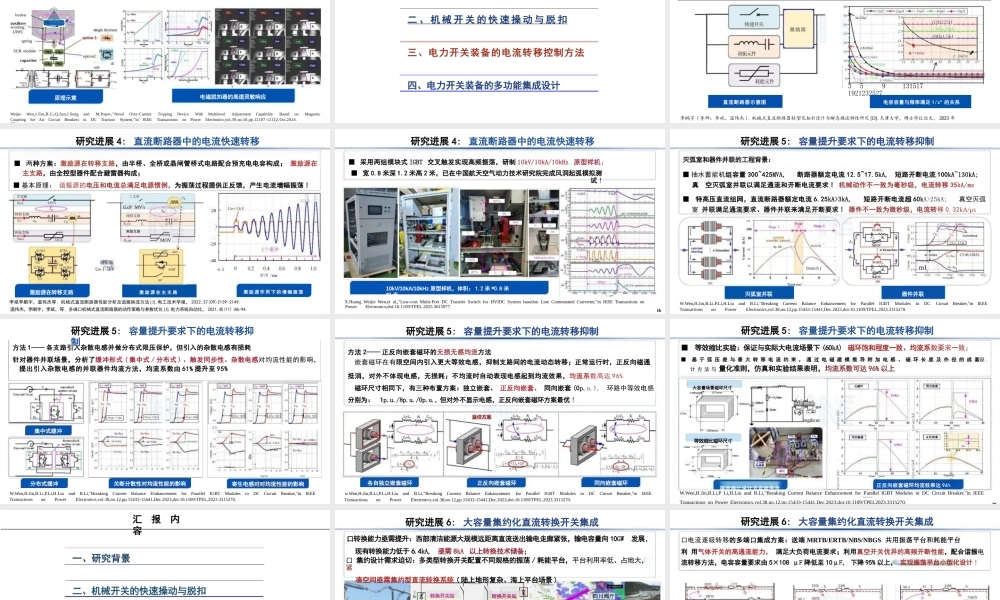

2025 年第三届中国电气工程大会新型电力系统背景下的电力开关技术与装备汇报人：温伟杰 ( 李斌团队 )单 位 ：天津大学2025 年 11 月 23 日天 岸 大 学一、研究背景二、机械开关的快速操动与脱扣三、电力开关装备的电流转移控制方法四、电力开关装备的多功能集成设计汇 报 内 容研究背景单一故障的不及时切除将迅速波及其他地区电网，造成灾难性大停电事故东北电网西北电网i华中电网m 8 华东电网西南电网IEEE 统计：世界 70% 大停电事故由故障不能及时开断导致或加剧。申研究背景电力开关装备是保障电网安全的核心基础装备，是“安全卫士” !超特高压交直流混联输电大型新能源基地并网供电可靠性及电能质量要求高如何为新型电力系统多种应用场景提供可靠的电力开关装备是重大需求 !5快速切换成套装置 轨道交通断路器直流断路器 直流转换开关发电机断路器限流器快速化快速操动■ 柔性直流系统阻尼小，故障上升快■ 大型能源基地短路电流超标，亟需快 速限流快速开关技术■ 电磁驱动缓冲一体化设计方法■ 高速 / 灵敏电磁脱扣器强控制电流转移控制■ 直流开断下的电流快速转移■ 容量提升要求下的抑制电流转移电流转移控制■ 基于低压激励源的快速电流转移■ 正反向嵌套磁环的电流转移抑制研究背景新型电力系统背景下的开关装备新要求功能集成◆ 紧凑空间下的开关站集约化◆ 低成本要求下的功能集成多功能集成设计◆ 多端口集成设计◆ 卸荷与开断功能的集成设计核心驱动 技术突破一、研究背景二、机械开关的快速操动与脱扣三、电力开关装备的电流转移控制方法四、电力开关装备的多功能集成设计汇 报 内 容(a) (b)■ 存在难点：多物理场耦合的仿真建模难、极高响应速度下的参数设计难、效率低导致的体积大■ 创新思路：①快速简化等效电路模型 ②特征参量提取 ③能量循环与储能电源共用温伟杰，李斌，李博通，等 . 基于双向电磁斥力机构的高压快速开关缓冲特性研究 [J]. 电工技术学报， 2019,34(07):1449-1458.温伟杰李斌，李博通，等 . 电磁斥力机构的参数匹配与优化设计 [J]. 电工技术学报， 2018,33(17):4102-4112. 研究进展 1: 快速真空开关■ 研究背景：快速真空开关是发电机断路器、限 流器、直流断路器中的核心设备，毫秒级响应要 求 机 械 力在 ±100kN 间大幅快速变化，加速度高达 1000g , 操动过程涉及电路 - 磁场 - 机械 - 温度等复杂过程 !XXXXXXXXXX电...
