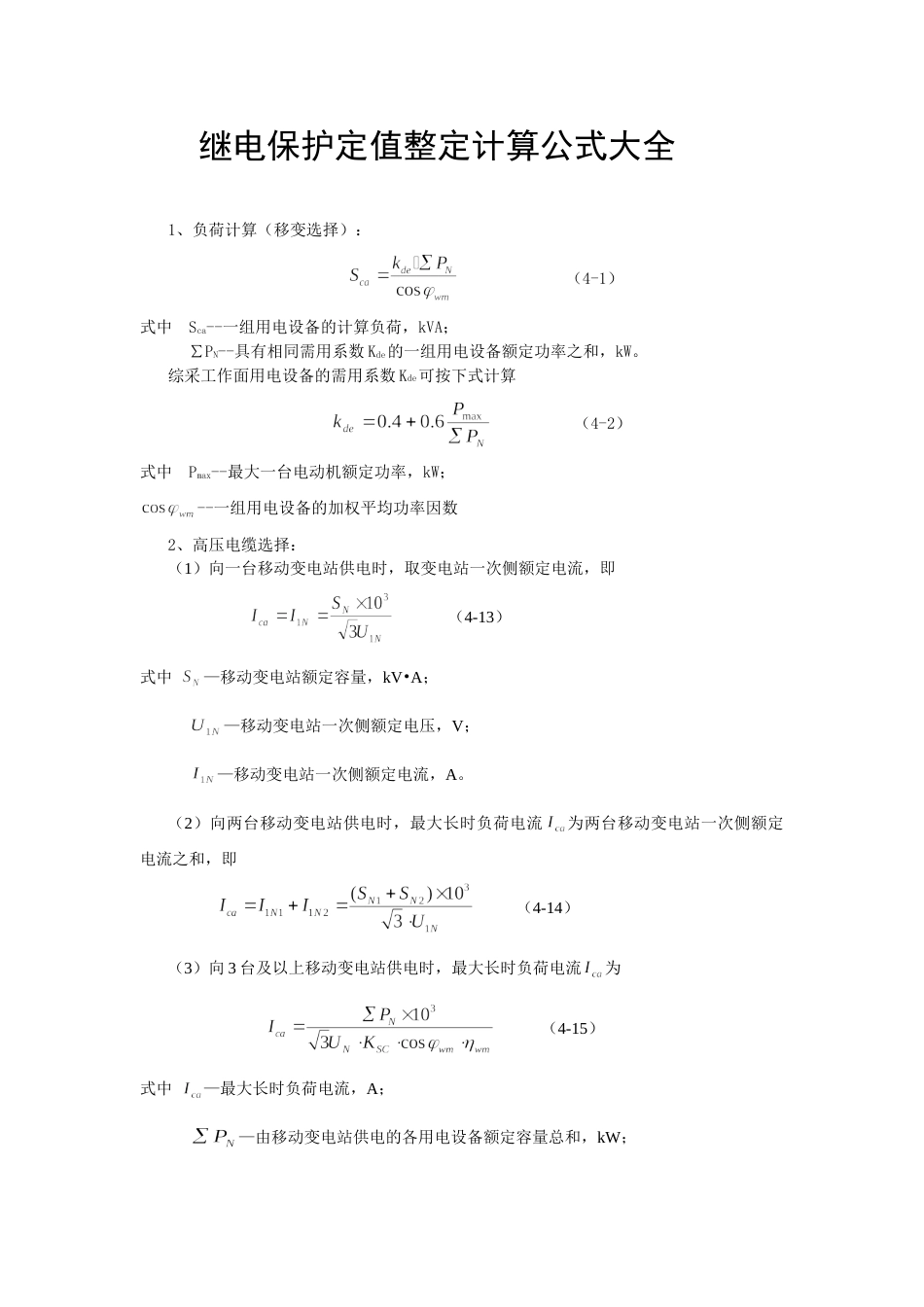

继电保护定值整定计算公式大全1、负荷计算（移变选择）： （4-1）式中 Sca--一组用电设备的计算负荷，kVA；∑PN--具有相同需用系数 Kde的一组用电设备额定功率之和，kW。综采工作面用电设备的需用系数 Kde可按下式计算 （4-2）式中 Pmax--最大一台电动机额定功率，kW；--一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即 （4-13）式中 —移动变电站额定容量，kV•A；—移动变电站一次侧额定电压，V；—移动变电站一次侧额定电流，A。（2）向两台移动变电站供电时，最大长时负荷电流为两台移动变电站一次侧额定电流之和，即 （4-14）（3）向 3 台及以上移动变电站供电时，最大长时负荷电流为 （4-15）式中 —最大长时负荷电流，A；—由移动变电站供电的各用电设备额定容量总和，kW；—移动变电站一次侧额定电压，V；—变压器的变比；、ηwm—加权平均功率因数和加权平均效率。（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面（1）流过电缆的实际工作电流计算① 支线。所谓支线是指 1 条电缆控制 1 台电动机。流过电缆的长时最大工作电流即为电动机的额定电流。 （4-19）式中 —长时最大工作电流，A；—电动机的额定电流，A；—电动机的额定电压，V；—电动机的额定功率，kW；—电动机功率因数；—电动机的额定效率。② 干线。干线是指控制 2 台及以上电动机的总电缆。向 2 台电动机供电时，长时最大工作电流，取 2 台电动机额定电流之和，即 （4-20）向三台及以上电动机供电的电缆，长时最大工作电流，用下式计算 （4-21）式中 —干线电缆长时最大工作电流，A；—由干线所带电动机额定功率之和，kW；—额定电压，V；—需用系数；—加权平均功率因数。（2）电缆主截面的选择选择要求 ≥ （4-22）4、短路电流计算① 电源系统的电抗 （4-75）式中 —电源系统电抗，Ω； —平均电压，V（6kV 系统平均电压为 6.3kV）； —稳态三相短路电流，A； —井下中央变电所母线短路容量，MV·A（用式 4-75 计算时单位应一致）。② 6kV 电缆线路的阻抗 （4-76）式中 —电缆线路单位长度的电抗值，6kV~10kV 电缆线路=0.08Ω/km； L—自井下中央变电所至综采工...
