初步认识变电站电气主接线VIP免费

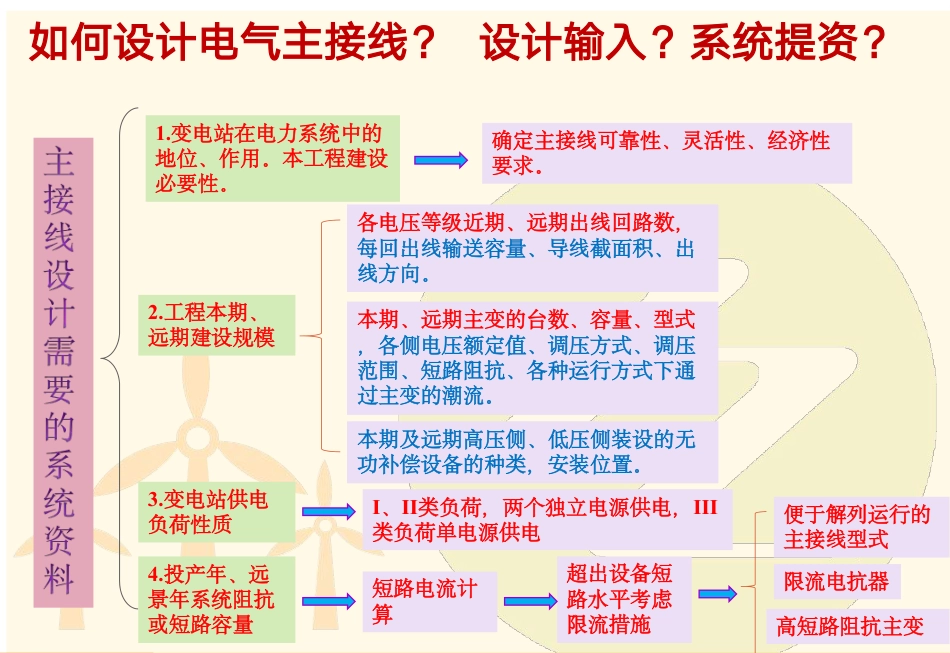

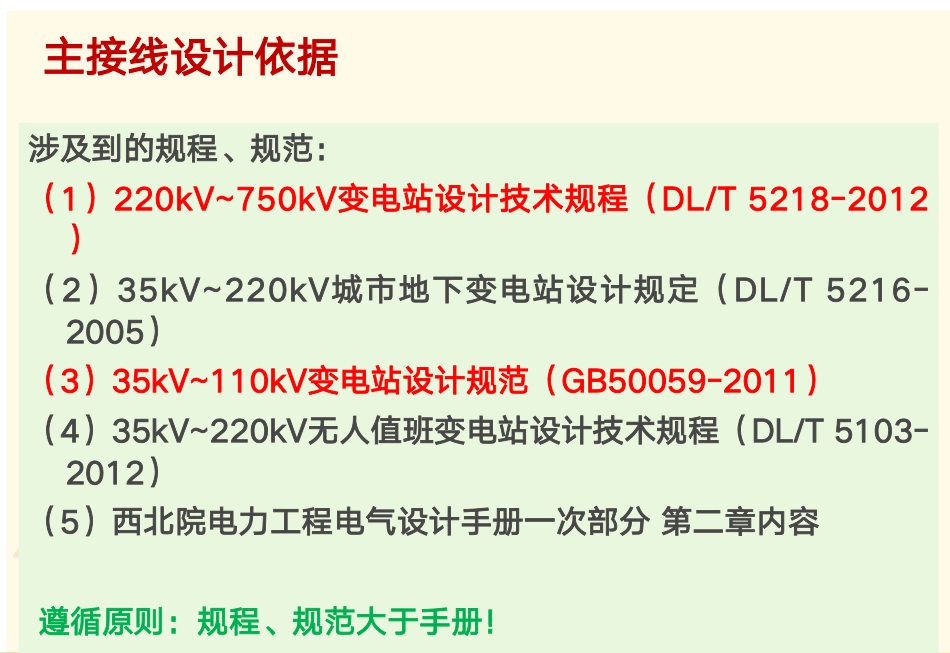

主接线设计依据涉及到的规程、规范：（1）220kV~750kV变电站设计技术规程（DL/T 5218-2012）（2）35kV~220kV城市地下变电站设计规定（DL/T 5216-2005）（3）35kV~110kV变电站设计规范（GB50059-2011）（4）35kV~220kV无人值班变电站设计技术规程（DL/T 5103-2012）（5）西北院电力工程电气设计手册一次部分 第二章内容 遵循原则：规程、规范大于手册！变电站电气主接线设计 相关规程、规范如何设计电气主接线？ 设计输入？系统提资？1.变电站在电力系统中的地位、作用。本工程建设必要性。确定主接线可靠性、灵活性、经济性要求。各电压等级近期、远期出线回路数，每回出线输送容量、导线截面积、出线方向。2.工程本期、远期建设规模本期、远期主变的台数、容量、型式，各侧电压额定值、调压方式、调压范围、短路阻抗、各种运行方式下通过主变的潮流。本期及远期高压侧、低压侧装设的无功补偿设备的种类，安装位置。3.变电站供电负荷性质I、II类负荷，两个独立电源供电，III类负荷单电源供电4.投产年、远景年系统阻抗或短路容量短路电流计算超出设备短路水平考虑限流措施便于解列运行的主接线型式限流电抗器高短路阻抗主变5.各侧电网中性点接地方式，主变中性点接地运行台数确定变电站零序网络，计算不对称短路电流之用6.各侧母线最大穿越功率计算各侧母线载流导体截面之用7.本工程各侧同期点、关口计量点确定TA、TV的配置及其精度8.通信方式要求：载波？光纤？确定高频加工设备：阻波器、耦合电容器、结合滤波器的配置及参数9.系统内过电压数值断路器合闸电阻？10.保证电力系统稳定运行，对变电站提出的运行方式的其他要求对主接线加以限制，影响变电站正序、负序、零序网络，使短路电流计算值在设备短路水平以内。主接线实例讲解 下面以一个220kV变电站主接线实例，带大家了解如何设计一个变电站的电气主接线。 学习目标：（1）认识双母线接线、双母线双分段四段母线接线、单母线分段线及其应用范围。（2）初步认识、了解本实例电气主接线中各电气设备名称、实物及其在变电站中的作用。（3）掌握根据系统初步提资设计一个变电站的初步电气主接线，为后阶段短路电流计算和设备选型打下基础。 系统专业初步提资资料（设计输入）根据系统资料设计变电站电气主接线（一）各侧电压等级主接线选择220kV侧：本期建成4回，终期建成8回。第5.1.6条：220kV变电站中的220kV配电装置，当在系统中居重要地位、出线回路数为4回及以上时，宜采用双母线...
