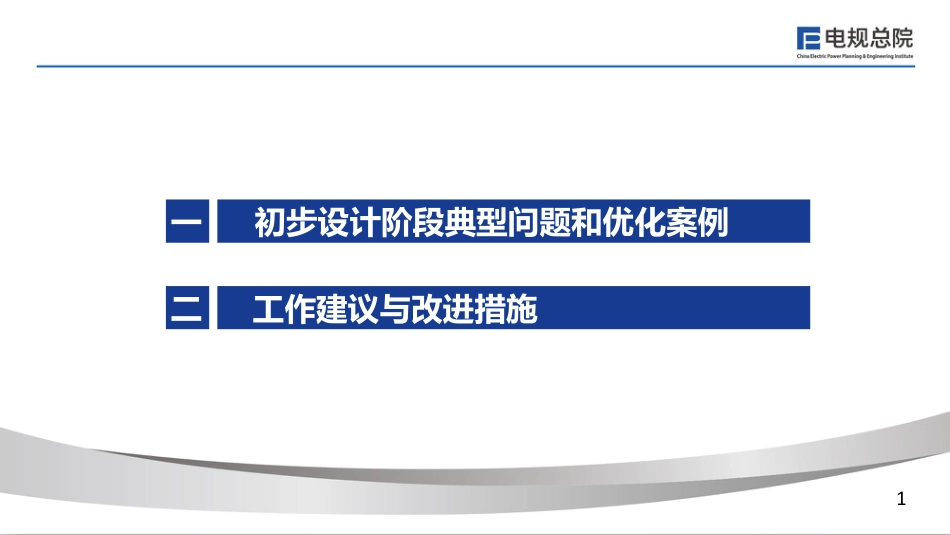

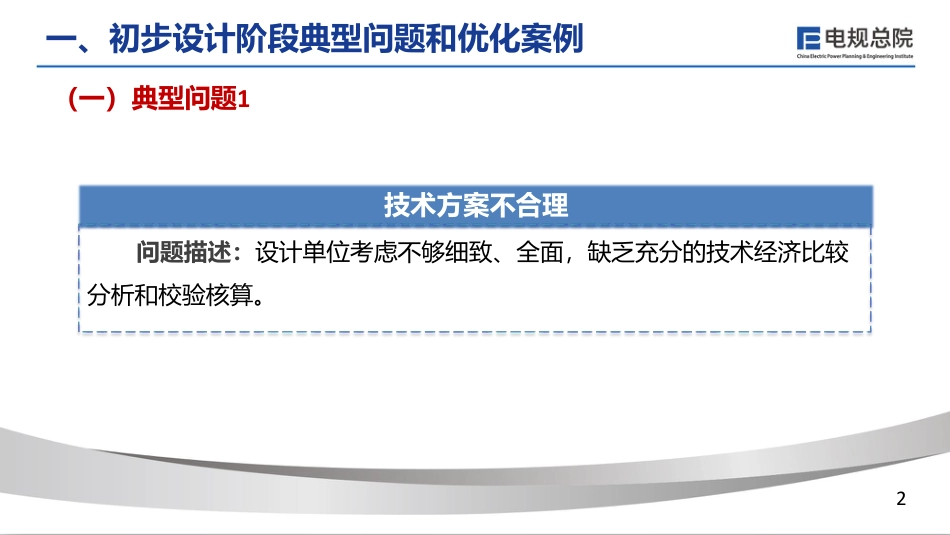

提高初设及评审质量工作推进会汇报材料www.eppei.com2024年9月电力规划设计总院一 初步设计阶段典型问题和优化案例1二 工作建议与改进措施 问题描述：设计单位考虑不够细致、全面，缺乏充分的技术经济比较分析和校验核算。 一、初步设计阶段典型问题和优化案例（一）典型问题1技术方案不合理2相关案例u项目名称：××220kV变电站扩建工程u项目单位：国网 ××电力公司 u设计单位： ×× 设计有限公司u案例描述：该工程扩建1回220kV出线至 ×× 变，设计提交方案中将出线间隔内导线截面由2×300mm2更换为2×400mm2，载流量裕度考虑过大，且未进行相关校核验算，存在拉坏相关设备接线端子的风险。u评审意见：原间隔内导线截面满足本期绥棱出线（2×240mm2）的载流量要求，无需更换。且设计并未对前期设备和导线进行校核，各设备端子板、构支架均按2×300mm2导线荷载设计，其强度能否满足2×400mm2导线要求未知，建议不更换导线。u实现效果：避免投资浪费，减少停电时间，同时保证在运设备安全。u问题原因：设计直接执行内审意见，未能充分对方案的技术经济性进行比较分析，造成技术方案不合理。一、初步设计阶段典型问题和优化案例3 问题描述：变电站新建工程中，存在备用间隔的一次设备本期一次上齐，备用间隔是否配置保护、测控及计量等二次设备，存在依据性不足的问题。 备用间隔一次设备一次上齐，相应保护、计量等二次设备配置不合理（二）典型问题2一、初步设计阶段典型问题和优化案例11相关案例u项目名称： ×× 220kV输变电工程u项目单位：国网××电力公司 u设计单位： ××设计有限公司u案例描述：变电站新建工程存在110kV备用线路间隔的一次设备本期一次上齐，设计配置了备用间隔的保护、计量等二次设备。u评审意见：规划已明确去向且计划于近期投产的线路，可在新建工程中将相关的二次设备一次上齐；如规划去向和时间不明，不建议将相关二次设备一次上齐，待线路接入后再配置。u实现效果：经设计核实，相关备用线路的规划不明，取消了保护、计量等二次设备在新建工程中的配置。u问题原因：设计单位未能充分了解和掌握备用线路间隔的规划投入时间和去向，确定设备配置原则依据不充分，存在设备错配或无意义的折旧等问题。一、初步设计阶段典型问题和优化案例12 问题描述：未充分考虑线路路径设计合理性，未能制定最优路径方案，造成投资成本增加。 （三）典型问题3线路路径设计不合理造成投资增加一、初步设计阶段典型...
