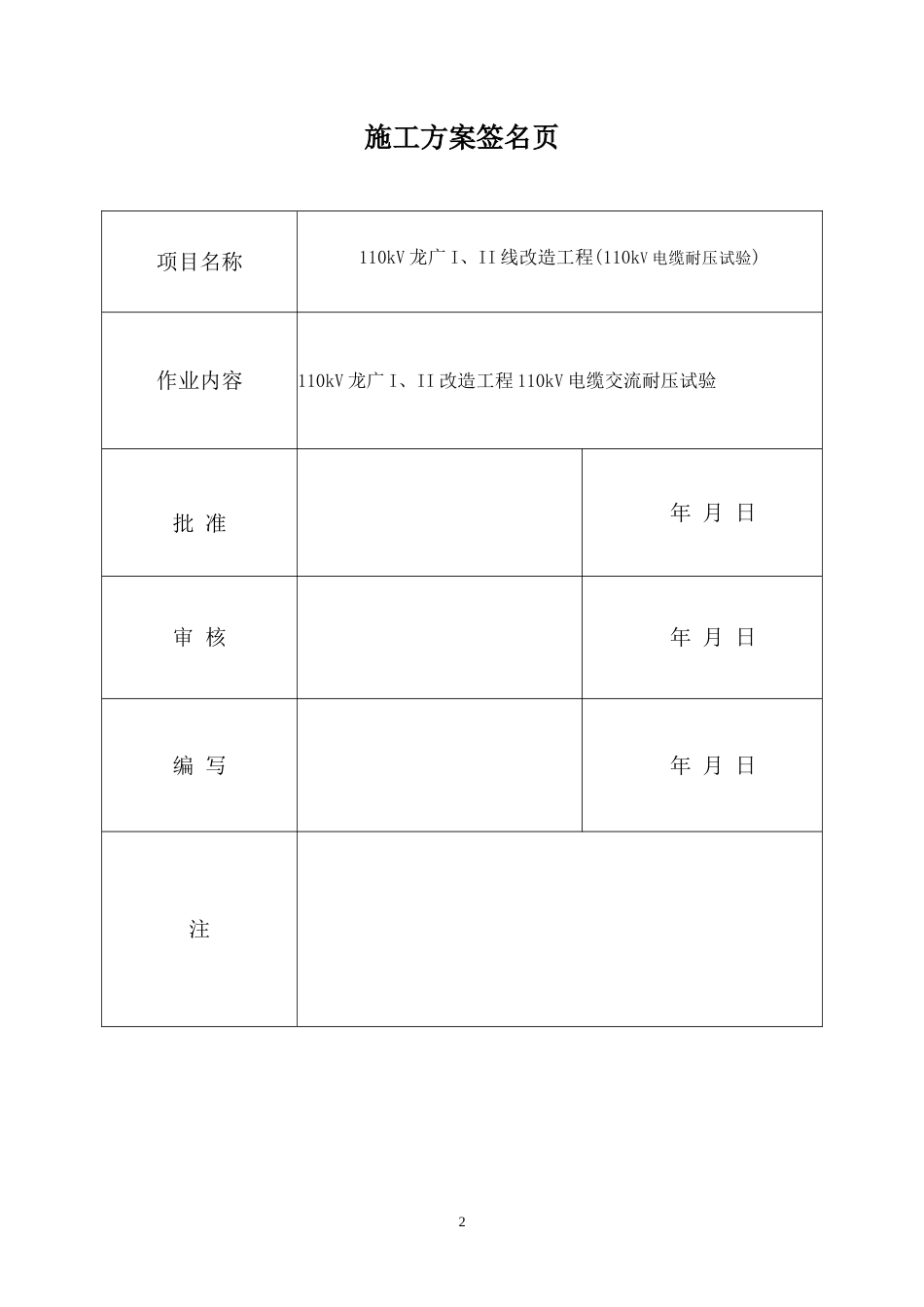

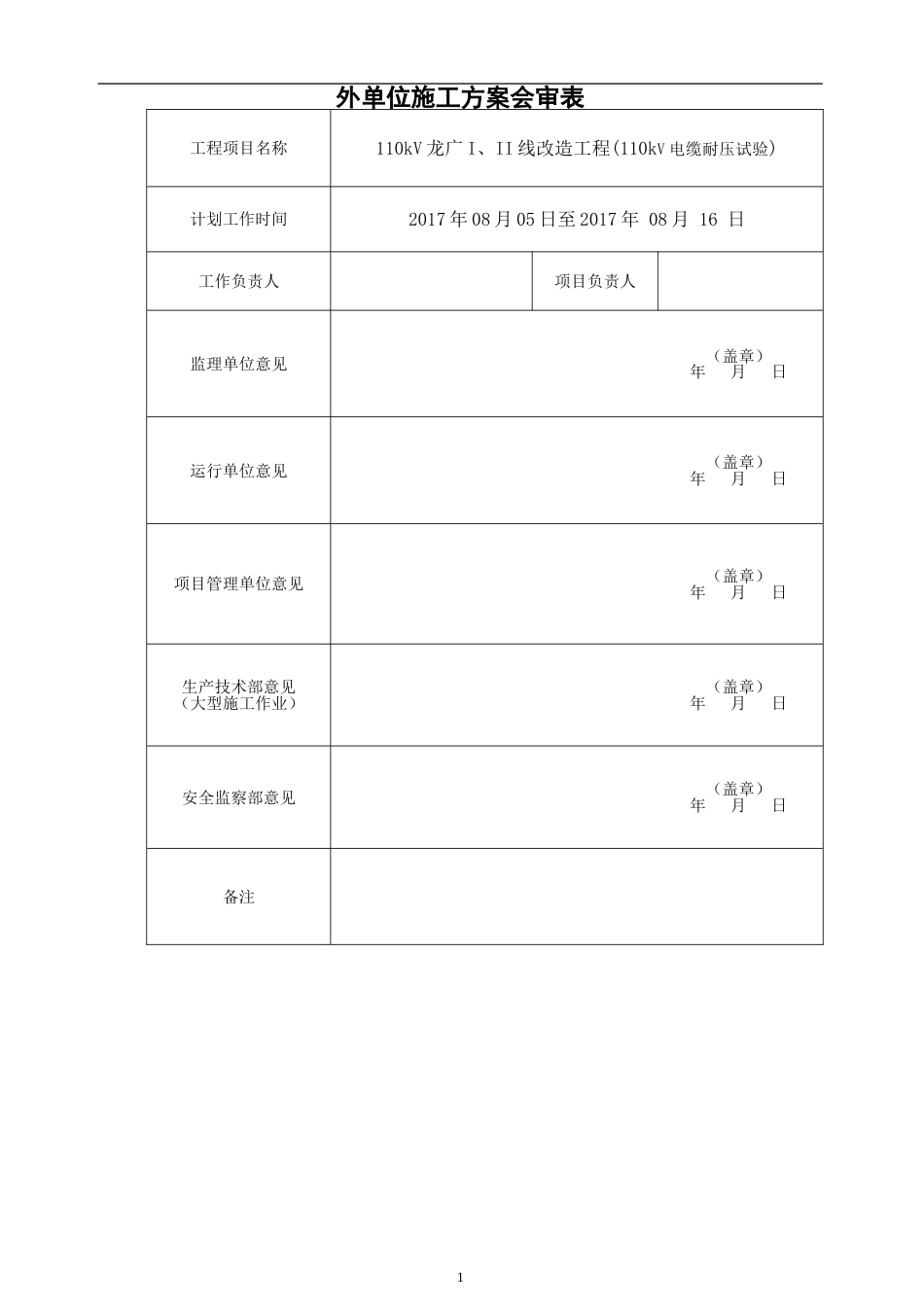

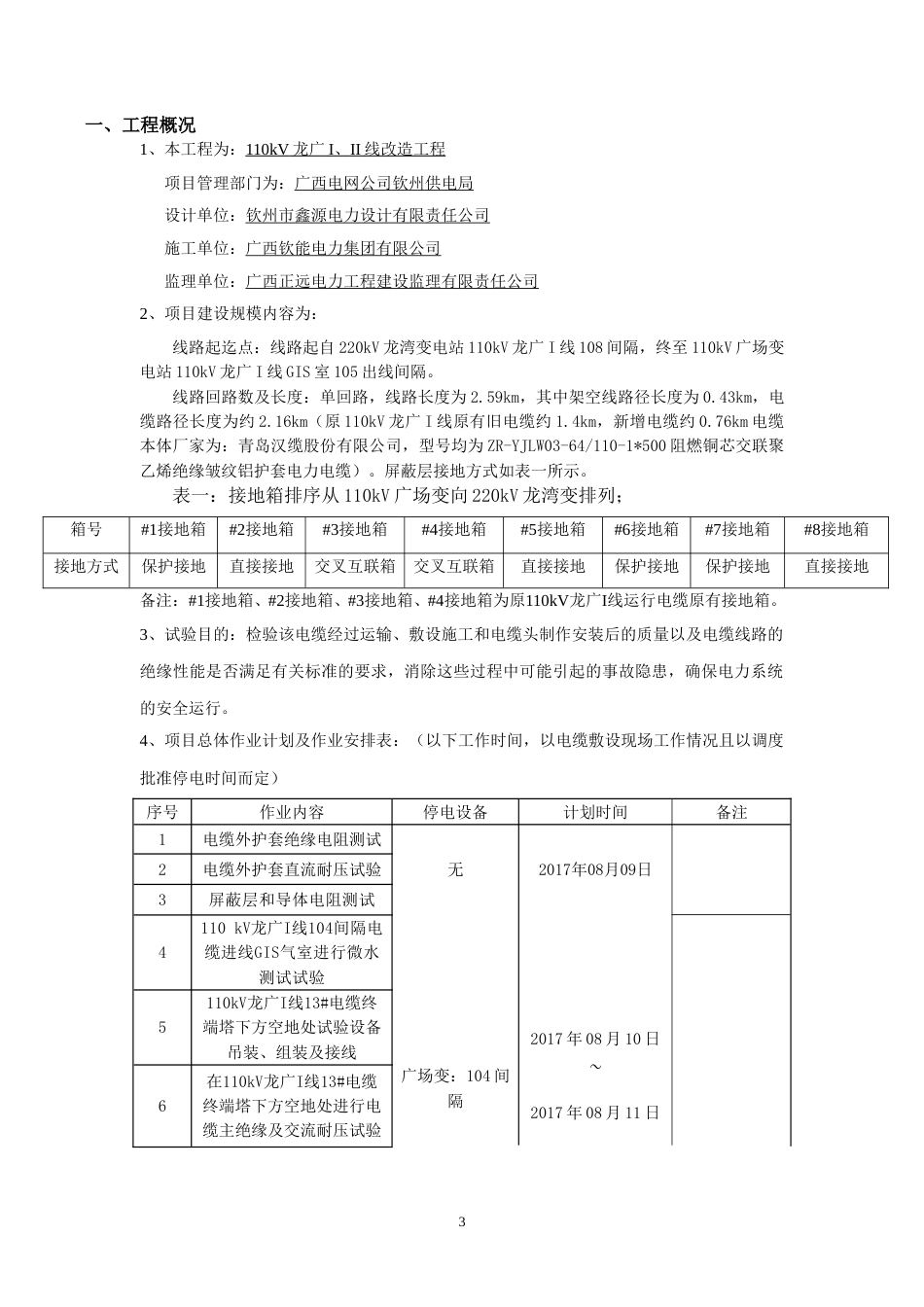

1外单位施工方案会审表工程项目名称110kV 龙广 I、II 线改造工程(110kV 电缆耐压试验)计划工作时间2017 年 08 月 05 日至 2017 年 08 月 16 日工作负责人项目负责人监理单位意见 （盖章） 年 月 日运行单位意见 （盖章） 年 月 日项目管理单位意见 （盖章） 年 月 日生产技术部意见（大型施工作业） （盖章） 年 月 日安全监察部意见 （盖章） 年 月 日备注2施工方案签名页项目名称110kV 龙广 I、II 线改造工程(110kV 电缆耐压试验)作业内容110kV 龙广 I、II 改造工程 110kV 电缆交流耐压试验批 准 年 月 日审 核 年 月 日编 写 年 月 日注3一、工程概况1、本工程为：110kV 龙广 I 、 II 线改造工程 项目管理部门为：广西电网公司钦州供电局设计单位：钦州市鑫源电力设计有限责任公司施工单位：广西钦能电力集团有限公司监理单位：广西正远电力工程建设监理有限责任公司2、项目建设规模内容为：线路起迄点：线路起自 220kV 龙湾变电站 110kV 龙广 I 线 108 间隔，终至 110kV 广场变电站 110kV 龙广 I 线 GIS 室 105 出线间隔。线路回路数及长度：单回路，线路长度为 2.59km，其中架空线路径长度为 0.43km，电缆路径长度为约 2.16km（原 110kV 龙广 I 线原有旧电缆约 1.4km，新增电缆约 0.76km 电缆本体厂家为：青岛汉缆股份有限公司，型号均为 ZR-YJLW03-64/110-1*500 阻燃铜芯交联聚乙烯绝缘皱纹铝护套电力电缆）。屏蔽层接地方式如表一所示。表一：接地箱排序从 110kV 广场变向 220kV 龙湾变排列；箱号#1接地箱#2接地箱#3接地箱#4接地箱#5接地箱#6接地箱#7接地箱#8接地箱接地方式保护接地直接接地交叉互联箱交叉互联箱直接接地保护接地保护接地直接接地备注：#1接地箱、#2接地箱、#3接地箱、#4接地箱为原110kV龙广I线运行电缆原有接地箱。3、试验目的：检验该电缆经过运输、敷设施工和电缆头制作安装后的质量以及电缆线路的绝缘性能是否满足有关标准的要求，消除这些过程中可能引起的事故隐患，确保电力系统的安全运行。4、项目总体作业计划及作业安排表：（以下工作时间，以电缆敷设现场工作情况且以调度批准停电时间而定）序号作业内容停电设备计划时间备注1电缆外护套绝缘电阻测试无2017年08月09日2电缆外护套直流耐压试验3屏蔽层和导体电阻测试4110 kV龙广I线104间隔电缆进线GIS气室进行微水测试试验广场变：104 间隔2017 年 08 月 ...
