中国电建：输电线路路径选择及主要设计原则确定VIP免费

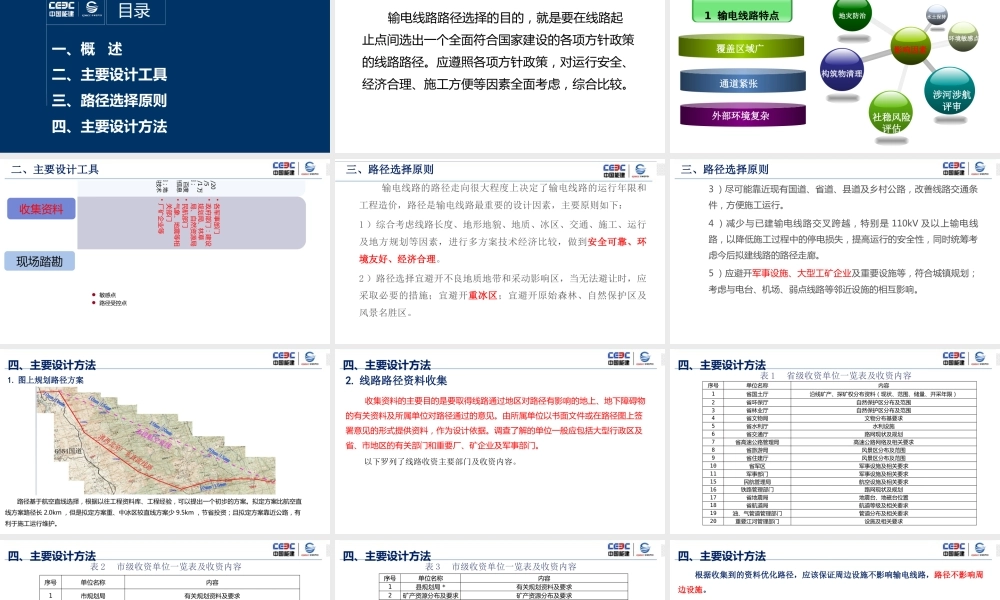

输电线路通道选择一、概 述二、主要设计工具三、路径选择原则四、主要设计方法目录一、概述 输电线路路径选择的目的，就是要在线路起止点间选出一个全面符合国家建设的各项方针政策的线路路径。应遵照各项方针政策，对运行安全、经济合理、施工方便等因素全面考虑，综合比较。一、概述1 输电线路特点覆盖区域广通道紧张外部环境复杂影响因素水土保持涉河涉航评审构筑物清理社稳风险评估环境敏感点地灾防治• 1/50万、 1/20万、 1/5万、 1/1 万地形图；• 奥维、百度等地理信息系统；• 航片图；地质遥感技术图上选线• 各军事部门• 政府部门：建设规划局、林草局、自然资源局• 民航部门• 气象、地震等相关部门• 厂矿企业等收集资料现场踏勘二、主要设计工具 敏感点 路径受控点 输电线路的路径走向很大程度上决定了输电线路的运行年限和工程造价，路径是输电线路最重要的设计因素，主要原则如下：1 ）综合考虑线路长度、地形地貌、地质、冰区、交通、施工、运行及地方规划等因素，进行多方案技术经济比较，做到安全可靠、环境友好、经济合理。2 ）路径选择宜避开不良地质地带和采动影响区，当无法避让时，应采取必要的措施；宜避开重冰区；宜避开原始森林、自然保护区及风景名胜区。三、路径选择原则3 ）尽可能靠近现有国道、省道、县道及乡村公路，改善线路交通条件，方便施工运行。4 ）减少与已建输电线路交叉跨越，特别是 110kV 及以上输电线路，以降低施工过程中的停电损失，提高运行的安全性，同时统筹考虑今后拟建线路的路径走廊。5 ）应避开军事设施、大型工矿企业及重要设施等，符合城镇规划；考虑与电台、机场、弱点线路等邻近设施的相互影响。三、路径选择原则四、主要设计方法1. 图上规划路径方案路径基于航空直线选择，根据以往工程资料库、工程经验，可以提出一个初步的方案。拟定方案比航空直线方案路径长 2.0km ，但是拟定方案重、中冰区较直线方案少 9.5km ，节省投资；且拟定方案靠近公路，有利于施工运行维护。四、主要设计方法2. 线路路径资料收集 收集资料的主要目的是要取得线路通过地区对路径有影响的地上、地下障碍物的有关资料及所属单位对路径通过的意见。由所属单位以书面文件或在路径图上签署意见的形式提供资料，作为设计依据。调查了解的单位一般应包括大型行政区及省、市地区的有关部门和重要厂、矿企业及军事部门。 以下罗列了线路收资主要部门及收资内容。四、主要设计方...
