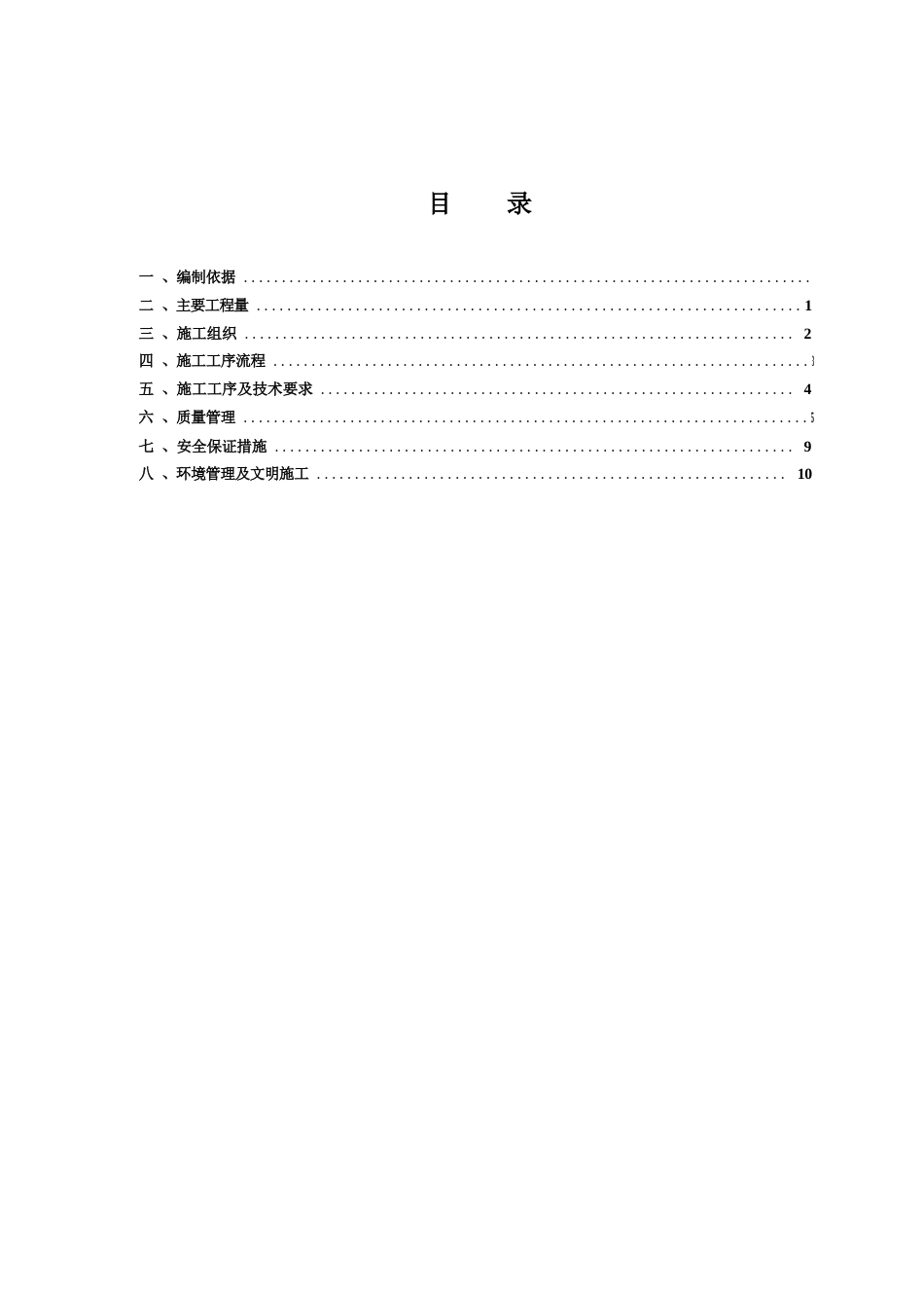

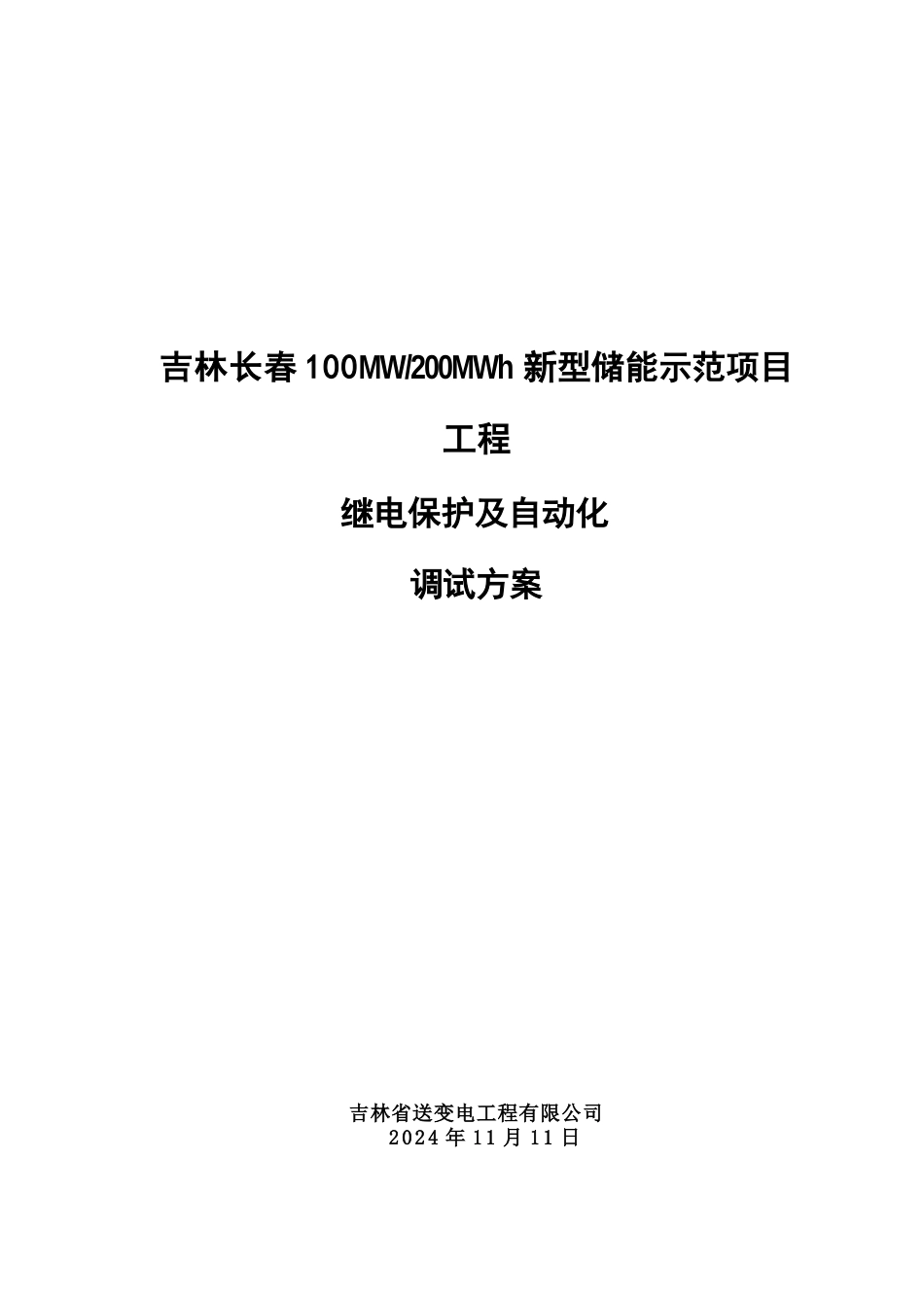

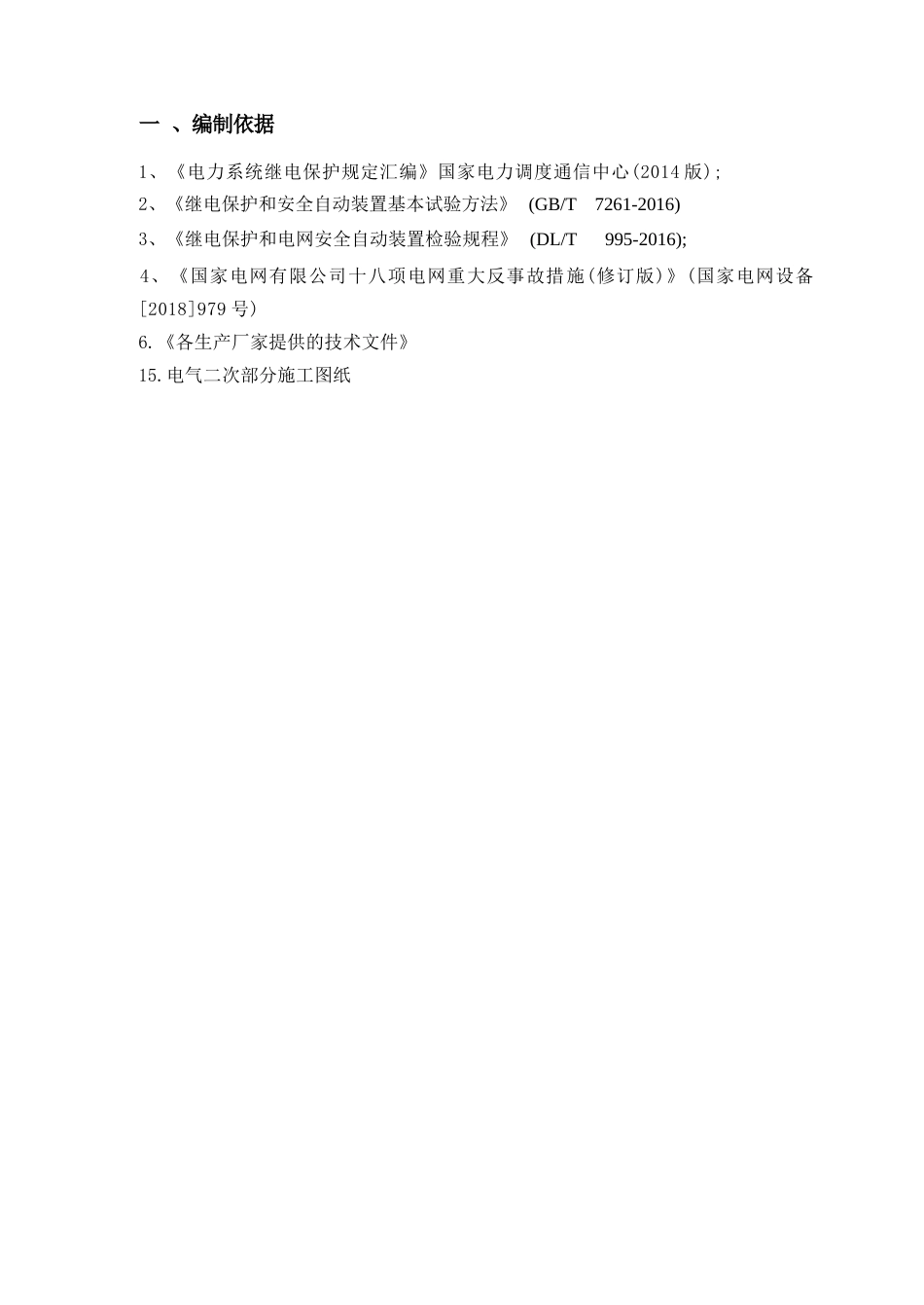

吉林长春 100MW/200MWh 新型储能示范项目工程继电保护及自动化调试方案吉林省送变电工程有限公司2024 年 11 月 11 日目 录一 、编制依据 ..........................................................................二 、主要工程量 .......................................................................1三 、施工组织 ........................................................................ 2四 、施工工序流程 ......................................................................3五 、施工工序及技术要求 .............................................................. 4六 、质量管理 ..........................................................................5七 、安全保证措施 .................................................................... 9八 、环境管理及文明施工 ............................................................. 10一 、编制依据1、《电力系统继电保护规定汇编》国家电力调度通信中心(2014 版);2、《继电保护和安全自动装置基本试验方法》 (GB/T 7261-2016)3、《继电保护和电网安全自动装置检验规程》 (DL/T 995-2016);4、《国家电网有限公司十八项电网重大反事故措施(修订版)》(国家电网设备[2018]979 号)6.《各生产厂家提供的技术文件》15.电气二次部分施工图纸二、主要工程量2 . 1 工程概况：吉林长春 100MW/200MWh 新型储能示范项目工程位于吉林省榆树市。本站本期的新建规模为：一台 220kV 主变压器，容量为 120MVA。本期 220kV 及 35kV 电气主 接线采用单母线不设置分段断路器，220kV 本期出线 1 回，架空出线式，35kV 本期出线4 回，35kVI 母线新设 1 组 25Mvar 无功补偿装置，本工程储能区容量为 100MW/200MWh,共配置单舱容 量为 2.5MW/5MWh 共 40 个，储能变流器 40 台(单台功率为 2500kW),5000kVA 双稳组升压夹 20 台。 储能单元由电池舱-储能变流器-变压器构成，每单个 2.5MW/5MWh 电池舱接入 1 白储能变流器(单 台功率为 2500kW),每两台变流器接入[台容量为 5000kVA 双桡组升压变压器，与台升压变单元 汇或[回集电线路。变压器高压侧电压等级为 35kV。共分 4 回 35kV 集电线路送至本工程新建的 220kV 升成站 35kV 线。2 .2 主要工程量：序号项 目设备名称数量1主变保护...
