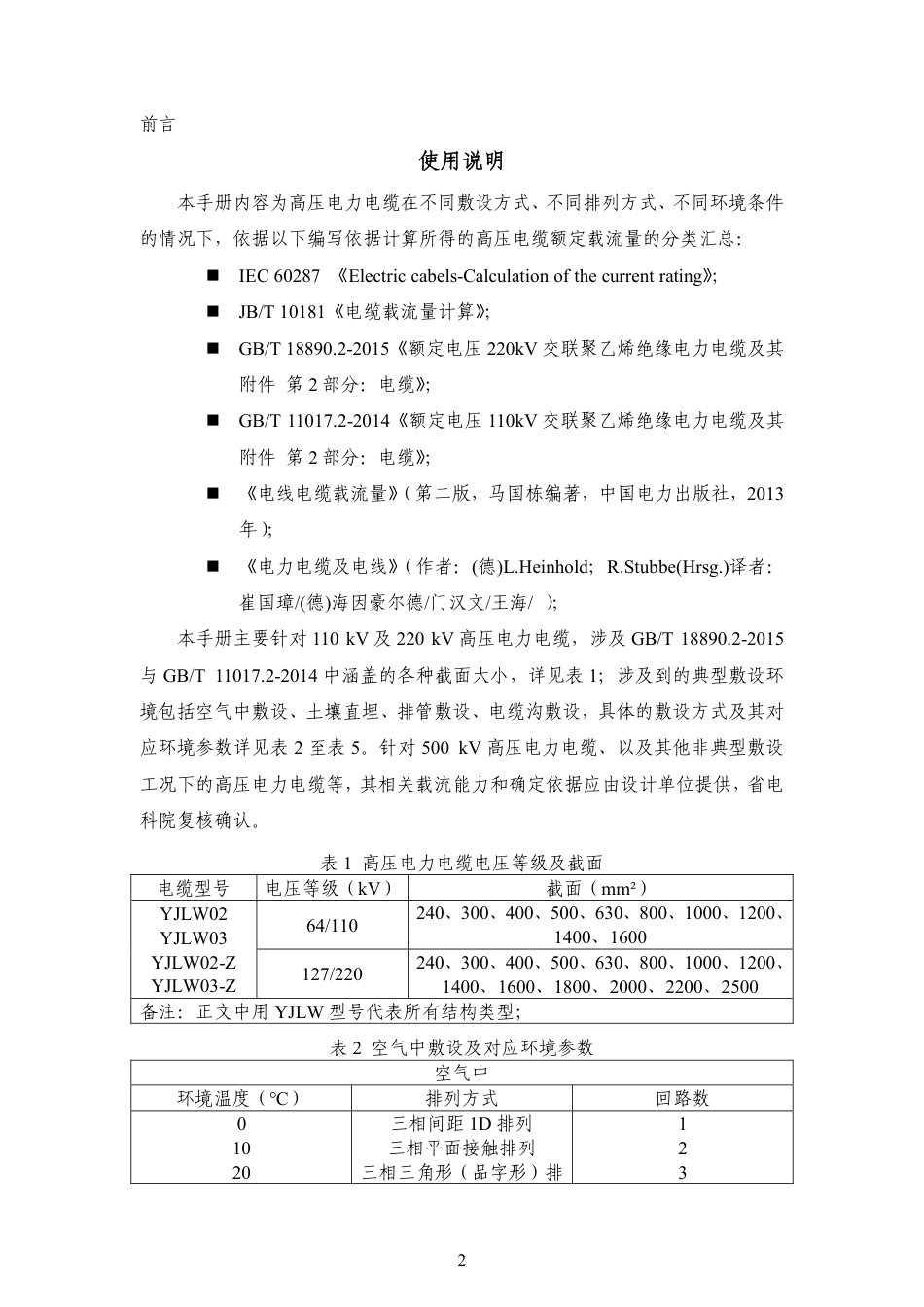

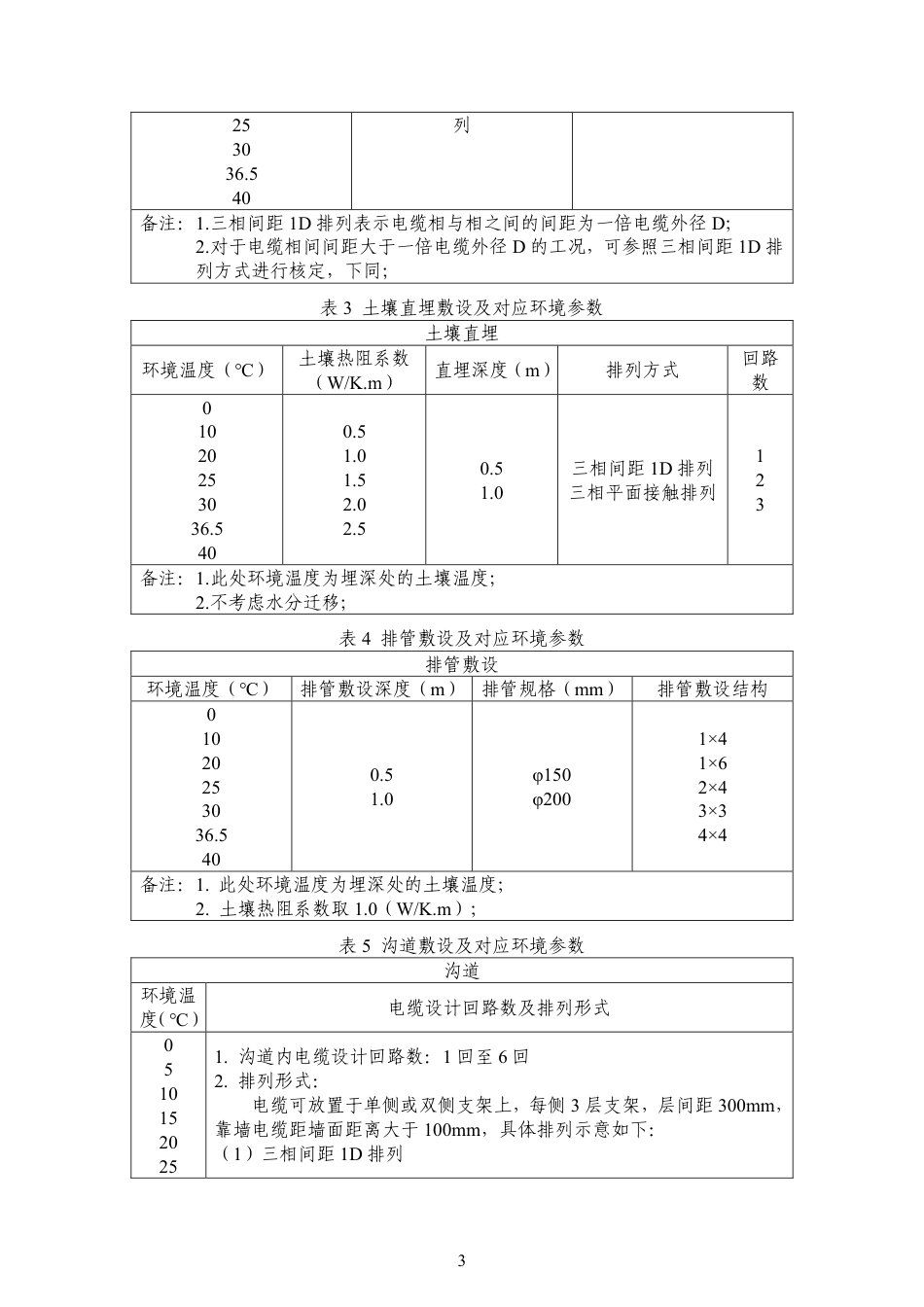

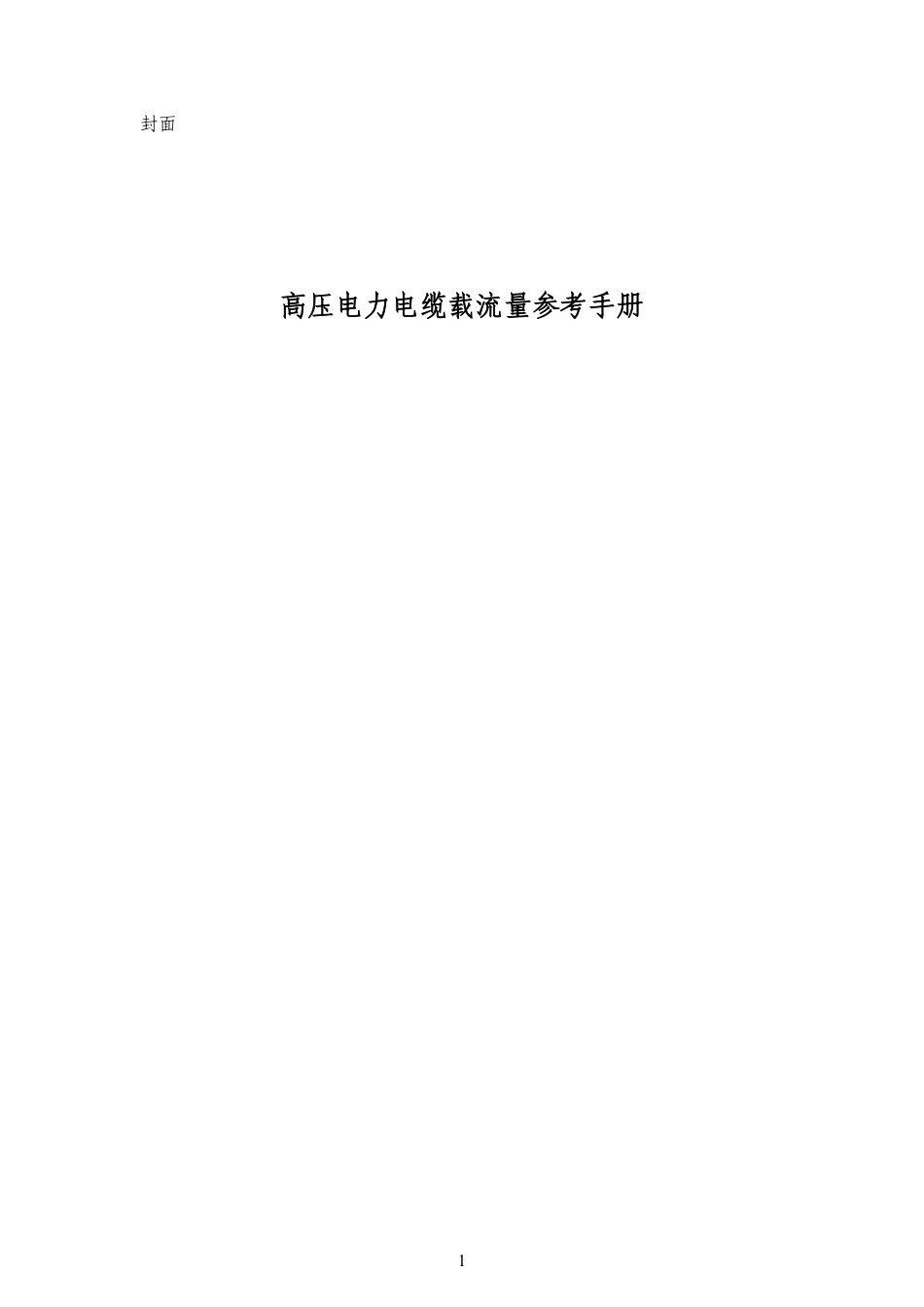

封面 高压电力电缆载流量参考手册 1前言 使用说明 本手册内容为高压电力电缆在不同敷设方式、不同排列方式、不同环境条件的情况下，依据以下编写依据计算所得的高压电缆额定载流量的分类汇总：  IEC 60287 《Electric cabels-Calculation of the current rating》；  JB/T 10181《电缆载流量计算》；  GB/T 18890.2-2015《额定电压 220kV 交联聚乙烯绝缘电力电缆及其附件 第 2 部分：电缆》；  GB/T 11017.2-2014《额定电压 110kV 交联聚乙烯绝缘电力电缆及其附件 第 2 部分：电缆》；  《电线电缆载流量》（第二版，马国栋编著，中国电力出版社，2013年）；  《电力电缆及电线》（作者：(德)L.Heinhold；R.Stubbe(Hrsg.)译者：崔国璋/(德)海因豪尔德/门汉文/王海/ ）； 本手册主要针对 110 kV 及 220 kV 高压电力电缆，涉及 GB/T 18890.2-2015与 GB/T 11017.2-2014 中涵盖的各种截面大小，详见表 1；涉及到的典型敷设环境包括空气中敷设、土壤直埋、排管敷设、电缆沟敷设，具体的敷设方式及其对应环境参数详见表 2 至表 5。针对 500 kV 高压电力电缆、以及其他非典型敷设工况下的高压电力电缆等，其相关载流能力和确定依据应由设计单位提供，省电科院复核确认。 表 1 高压电力电缆电压等级及截面 电缆型号 电压等级（kV） 截面（mm²） YJLW02 YJLW03 YJLW02-Z YJLW03-Z 64/110 240、300、400、500、630、800、1000、1200、1400、1600 127/220 240、300、400、500、630、800、1000、1200、1400、1600、1800、2000、2200、2500 备注：正文中用 YJLW 型号代表所有结构类型； 表 2 空气中敷设及对应环境参数 空气中 环境温度（℃） 排列方式 回路数 0 10 20 三相间距 1D 排列 三相平面接触排列 三相三角形（品字形）排1 2 3 225 30 36.5 40 列 备注：1.三相间距 1D 排列表示电缆相与相之间的间距为一倍电缆外径 D； 2.对于电缆相间间距大于一倍电缆外径 D 的工况，可参照三相间距 1D 排列方式进行核定，下同； 表 3 土壤直埋敷设及对应环境参数 土壤直埋 环境温度（℃） 土壤热阻系数（W/K.m） 直埋深度（m） 排列方式 回路数 0 10 20 25 30 36.5 40 0.5 1.0 1.5 2.0 2.5 0.5 1.0 三相间距 1D 排列 三相平面接触排列 1 2 3 备注：1.此处环境温度为埋深处的土壤温度； 2.不考虑水分迁移； 表...
