光伏发电系统计算公式大全免费下载

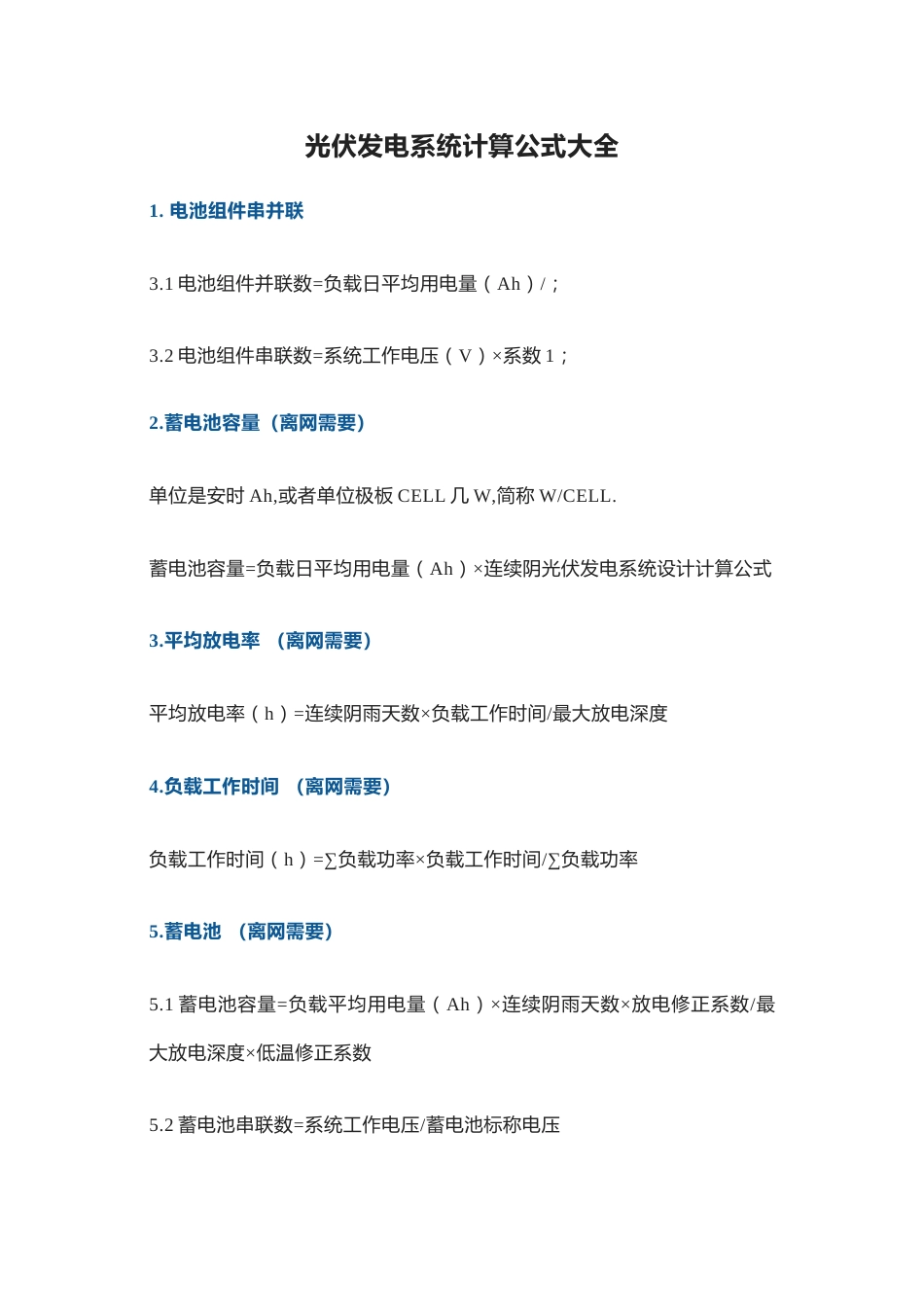

光伏发电系统计算公式大全1. 电池组件串并联3.1 电池组件并联数=负载日平均用电量（Ah）/；3.2 电池组件串联数=系统工作电压（V）×系数 1； 2.蓄电池容量（离网需要）单位是安时 Ah,或者单位极板 CELL 几 W,简称 W/CELL.蓄电池容量=负载日平均用电量（Ah）×连续阴光伏发电系统设计计算公式3.平均放电率 （离网需要）平均放电率（h）=连续阴雨天数×负载工作时间/最大放电深度4.负载工作时间 （离网需要）负载工作时间（h）=∑负载功率×负载工作时间/∑负载功率5.蓄电池 （离网需要）5.1 蓄电池容量=负载平均用电量（Ah）×连续阴雨天数×放电修正系数/最大放电深度×低温修正系数 5.2 蓄电池串联数=系统工作电压/蓄电池标称电压5.3 蓄电池并联数=蓄电池总容量/蓄电池标称容量 8.以峰值日照时数为依据的简易计算 6. 光伏组件6.1 组件功率=(用电器功率×用电时间/当地峰值日照时数)×损耗系数 损耗系数：取 1.6～2.0 根据当地污染程度、线路长短、安装角度等 6.2 蓄电池容量=(用电器功率×用电时间/系统电压)×连续阴雨天数×系统安全系数 系统安全系数：取 1.6～2.0，根据蓄电池放电深度、冬季温度、逆变器转换效率等7.以年辐射总量为依据的计算方式 组件（方阵）=K×（用电器工作电压×用电器工作电流×用电时间）/当地年辐射总量有人维护+一般使用时，K 取 230：无人维护+可靠使用时，K 取 251：无人维护+环境恶劣+要求非常可靠时，K 取 276 8.以峰值日照时数为依据的多路负载计算 8.1 电流 组件电流=负载日耗电量（Wh）/系统直流电压（V）×峰值日照时数（h）×系统效率系数 系统效率系数：含蓄电池充电效率 0.9，逆变器转换效率 0.85，组件功率衰减+线路损耗+尘埃等 0.9.具体根据实际情况进行调整。 8.2 功率 组件总功率=组件发电电流×系统直流电压×系数 1.43系数 1.43：组件峰值工作电压与系统工作电压的比值。 8.3 蓄电池组容量 蓄电池组容量=【负载日耗电量/系统直流电压】×【连续阴雨天数/逆变器效率×蓄电池放电深度】逆变器效率：根据设备选型约 80%～93%之间：蓄电池放电深度：根据其性能参数和可靠性要求等,在 50%～75%之间选择。 9.以峰值日照时数和两段阴雨天间隔天数为依据的计算方法 9.1 系统蓄电池组容量的计算 蓄电池组容量(Ah)=安全次数×负载日平均耗电量(Ah)×最大连续阴雨天数×低温修正系数/蓄电池最大放电深度系数安全系数:1.1-1.4 之间:低温修正系数:0℃...
