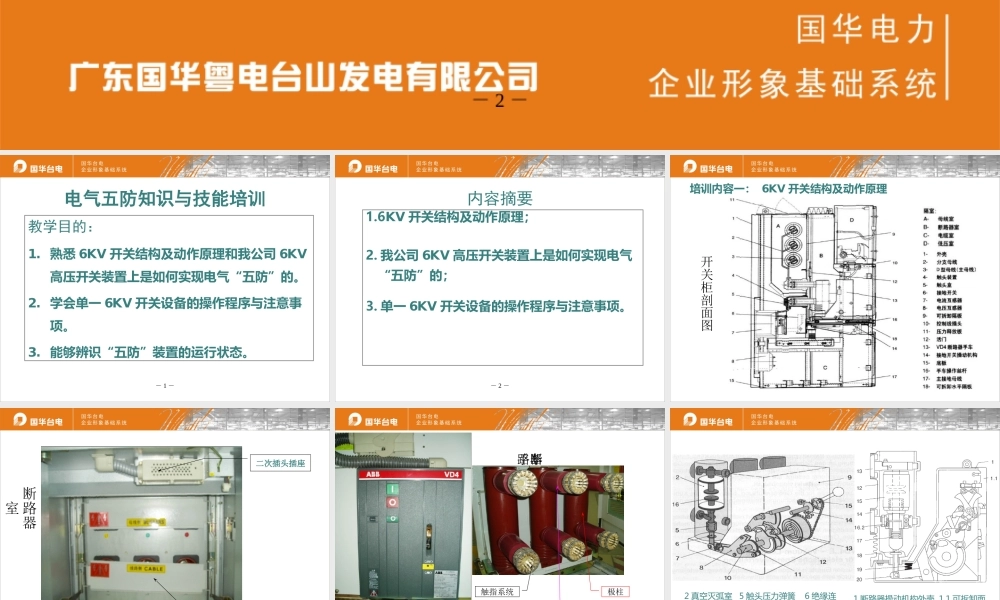

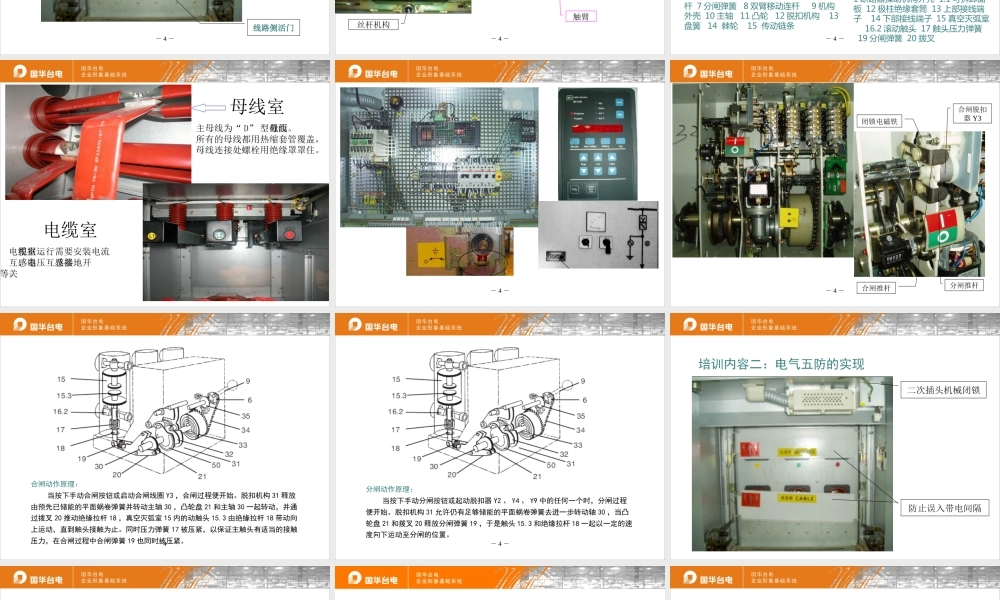

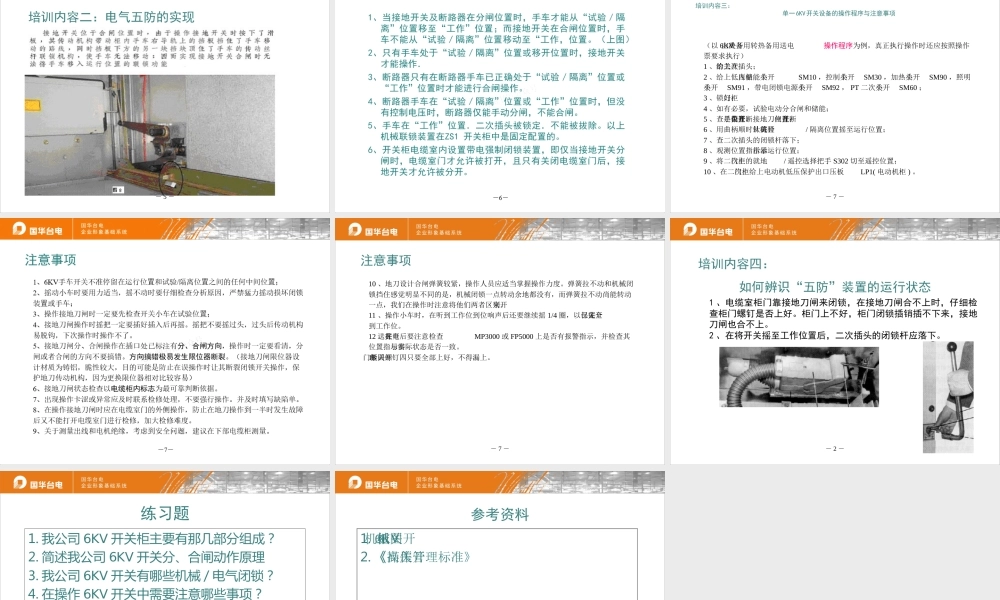

－ 2 － 电气五防专业知识与技能培训－ 1 －电气五防知识与技能培训教学目的：1. 熟悉 6KV 开关结构及动作原理和我公司 6KV高压开关装置上是如何实现电气“五防”的。2. 学会单一 6KV 开关设备的操作程序与注意事项。3. 能够辨识“五防”装置的运行状态。－ 2 －内容摘要1.6KV 开关结构及动作原理；2. 我公司 6KV 高压开关装置上是如何实现电气“五防”的；3. 单一 6KV 开关设备的操作程序与注意事项。－ 3 －培训内容一： 6KV 开关结构及动作原理开关柜剖面图－ 4 －线路侧活门二次插头插座断路器室－ 4 －断路器手车触指系统丝杆机构极柱触臂－ 4 －2 真空灭弧室 5 触头压力弹簧 6 绝缘连杆 7 分闸弹簧 8 双臂移动连杆 9 机构外壳 10 主轴 11 凸轮 12 脱扣机构 13 盘簧 14 棘轮 15 传动链条 1 断路器操动机构外壳 1.1 可拆卸面板 12 极柱绝缘套筒 13 上部接线端子 14 下部接线端子 15 真空灭弧室 16.2 滚动触头 17 触头压力弹簧 19 分闸弹簧 20 拨叉－ 4 －母线室主母线为“ D” 型截面母线。所有的母线都用热缩套管覆盖，母线连接处螺栓用绝缘罩罩住。 电缆室电缆室根据运行需要安装电流互感器、电压互感器及接地开关等。－ 4 －－ 4 －合闸推杆分闸推杆闭锁电磁铁合闸脱扣器 Y3－ 4 －合闸动作原理： 当按下手动合闸按钮或启动合闸线圈 Y3 ，合闸过程便开始。脱扣机构 31 释放由预先已储能的平面蜗卷弹簧并转动主轴 30 ，凸轮盘 21 和主轴 30 一起转动，并通过拨叉 20 推动绝缘拉杆 18 ，真空灭弧室 15 内的动触头 15.3 由绝缘拉杆 18 带动向上运动，直到触头接触为止。同时压力弹簧 17 被压紧，以保证主触头有适当的接触压力，在合闸过程中合闸弹簧 19 也同时被压紧。－ 4 －分闸动作原理： 当按下手动分闸按钮或起动脱扣器 Y2 、 Y4 、 Y9 中的任何一个时，分闸过程便开始。脱扣机构 31 允许仍有足够储能的平面蜗卷弹簧去进一步转动轴 30 ，当凸轮盘 21 和拨叉 20 释放分闸弹簧 19 ，于是触头 15.3 和绝缘拉杆 18 一起以一定的速度向下运动至分闸的位置。－ 5 －培训内容二：电气五防的实现防止误入带电间隔二次插头机械闭锁－ 5 －培训内容二：电气五防的实现－ 7 －培训内容三：单一6KV开关设备的操作程序与注意事项（以 6KV 开关由冷备用转热备用送电操作程序为例，真正执行操作时还应...
