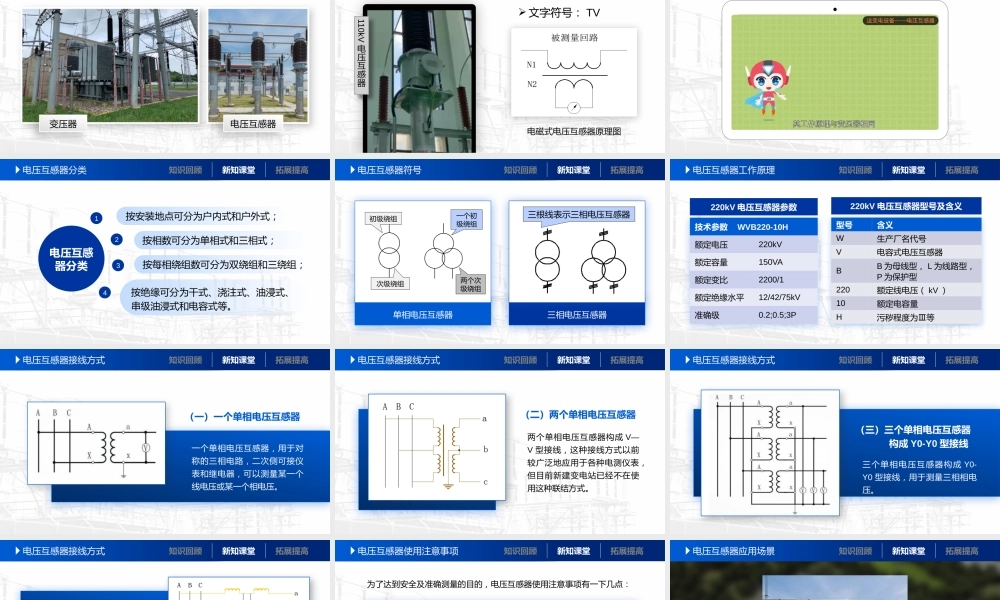

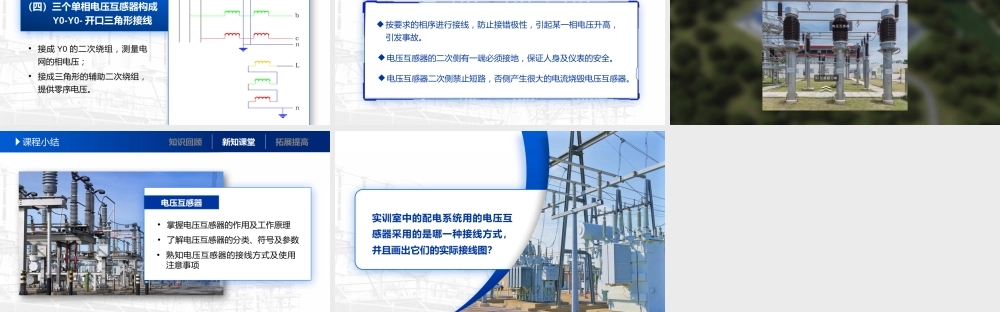

电压互感器原理电压互感器原理变压器电压互感器知识回顾新知课堂拓展提高110kV电压互感器文字符号： TV电磁式电压互感器原理图电压互感器作用及原理知识回顾新知课堂拓展提高电压互感器知识回顾新知课堂拓展提高电压互感器分类知识回顾新知课堂拓展提高按安装地点可分为户内式和户外式；按相数可分为单相式和三相式；按每相绕组数可分为双绕组和三绕组；按绝缘可分为干式、浇注式、油浸式、串级油浸式和电容式等。电压互感器分类1423电压互感器符号知识回顾新知课堂拓展提高初级绕组次级绕组一个初级绕组两个次级绕组单相电压互感器三相电压互感器三根线表示三相电压互感器220kV 电压互感器参数220kV 电压互感器型号及含义电压互感器工作原理知识回顾新知课堂拓展提高技术参数 WVB220-10H额定电压220kV额定容量150VA额定变比2200/1额定绝缘水平12/42/75kV准确级0.2;0.5;3P型号含义W生产厂名代号V电容式电压互感器BB 为母线型， L 为线路型，P 为保护型220额定线电压（ kV ）10额定电容量H污秽程度为Ⅲ等电压互感器接线方式知识回顾新知课堂拓展提高（一）一个单相电压互感器一个单相电压互感器，用于对称的三相电路，二次侧可接仪表和继电器，可以测量某一个线电压或某一个相电压。电压互感器接线方式知识回顾新知课堂拓展提高（二）两个单相电压互感器两个单相电压互感器构成 V—V 型接线，这种接线方式以前较广泛地应用于各种电测仪表，但目前新建变电站已经不在使用这种联结方式。电压互感器接线方式知识回顾新知课堂拓展提高（三）三个单相电压互感器 构成 Y0-Y0 型接线三个单相电压互感器构成 Y0-Y0 型接线，用于测量三相相电压。电压互感器接线方式知识回顾新知课堂拓展提高（四）三个单相电压互感器构成 Y0-Y0- 开口三角形接线• 接成 Y0 的二次绕组，测量电网的相电压；• 接成三角形的辅助二次绕组，提供零序电压。电压互感器使用注意事项知识回顾新知课堂拓展提高为了达到安全及准确测量的目的，电压互感器使用注意事项有一下几点：按要求的相序进行接线，防止接错极性，引起某一相电压升高，引发事故。电压互感器的二次侧有一端必须接地，保证人身及仪表的安全。电压互感器二次侧禁止短路，否侧产生很大的电流烧毁电压互感器。电压互感器应用场景知识回顾新知课堂拓展提高课程小结知识回顾新知课堂拓展提高• 掌握电压互感器的作用及工作原理• 了解电压互感器的分类、符号及参数• 熟知电压互感器的...
