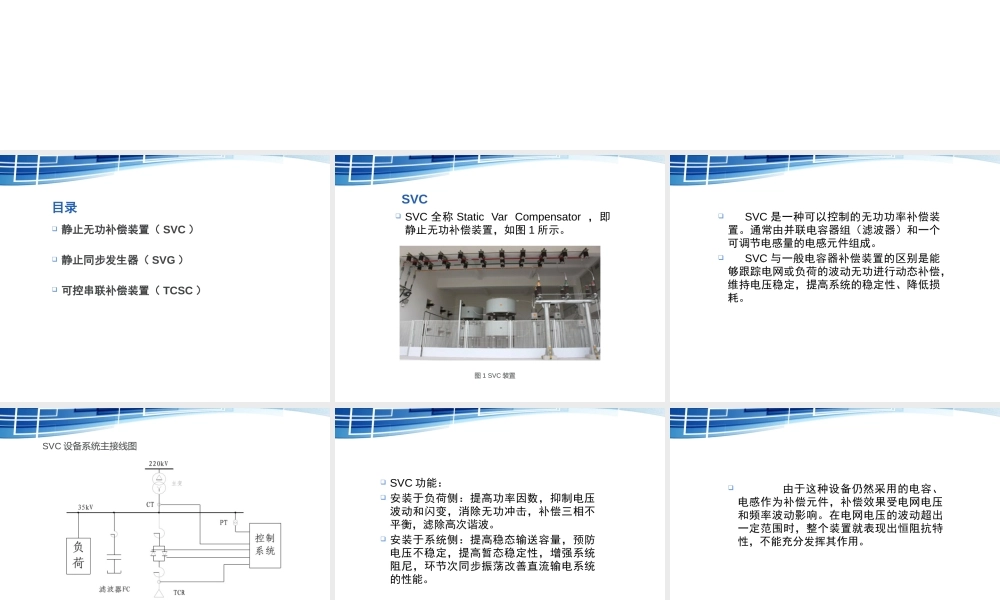

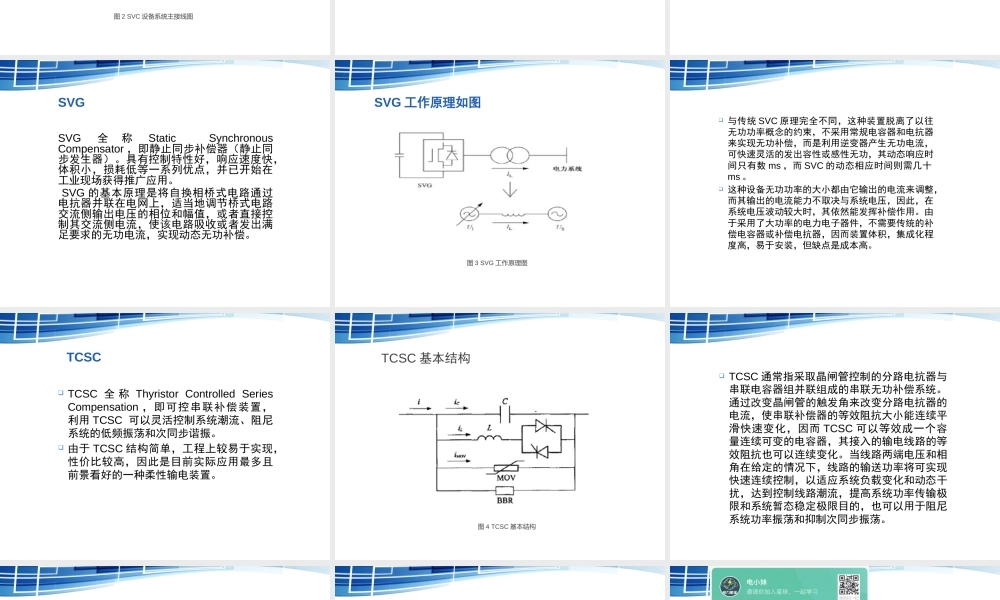

变电运维工静止无功补偿装置（ SVC ）、静止同步发生器（ SVG ）、可控串联补偿装置（ TCSC ）目录 静止无功补偿装置（ SVC ） 静止同步发生器（ SVG ） 可控串联补偿装置（ TCSC ）SVC SVC 全称 Static Var Compensator ，即静止无功补偿装置，如图 1 所示。图 1 SVC 装置 SVC 是一种可以控制的无功功率补偿装置。通常由并联电容器组（滤波器）和一个可调节电感量的电感元件组成。 SVC 与一般电容器补偿装置的区别是能够跟踪电网或负荷的波动无功进行动态补偿，维持电压稳定，提高系统的稳定性、降低损耗。SVC 设备系统主接线图图 2 SVC 设备系统主接线图 SVC 功能： 安装于负荷侧：提高功率因数，抑制电压波动和闪变，消除无功冲击，补偿三相不平衡，滤除高次谐波。 安装于系统侧：提高稳态输送容量，预防电压不稳定，提高暂态稳定性，增强系统阻尼，环节次同步振荡改善直流输电系统的性能。 由于这种设备仍然采用的电容、电感作为补偿元件，补偿效果受电网电压和频率波动影响。在电网电压的波动超出一定范围时，整个装置就表现出恒阻抗特性，不能充分发挥其作用。SVGSVG全称Static Synchronous Compensator ，即静止同步补偿器（静止同步发生器）。具有控制特性好，响应速度快，体积小，损耗低等一系列优点，并已开始在工业现场获得推广应用。 SVG 的基本原理是将自换相桥式电路通过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值，或者直接控制其交流侧电流，使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿。SVG 工作原理如图图 3 SVG 工作原理图 与传统 SVC 原理完全不同，这种装置脱离了以往无功功率概念的约束，不采用常规电容器和电抗器来实现无功补偿，而是利用逆变器产生无功电流，可快速灵活的发出容性或感性无功，其动态响应时间只有数 ms ，而 SVC 的动态相应时间则需几十ms 。 这种设备无功功率的大小都由它输出的电流来调整，而其输出的电流能力不取决与系统电压，因此，在系统电压波动较大时，其依然能发挥补偿作用。由于采用了大功率的电力电子器件，不需要传统的补偿电容器或补偿电抗器，因而装置体积，集成化程度高，易于安装，但缺点是成本高。TCSC TCSC 全 称 Thyristor Controlled Series Compensation ，即可控串联补偿装置，利用 TCSC 可以灵活控制系统潮流、阻尼系统的低频振荡和次同步...
