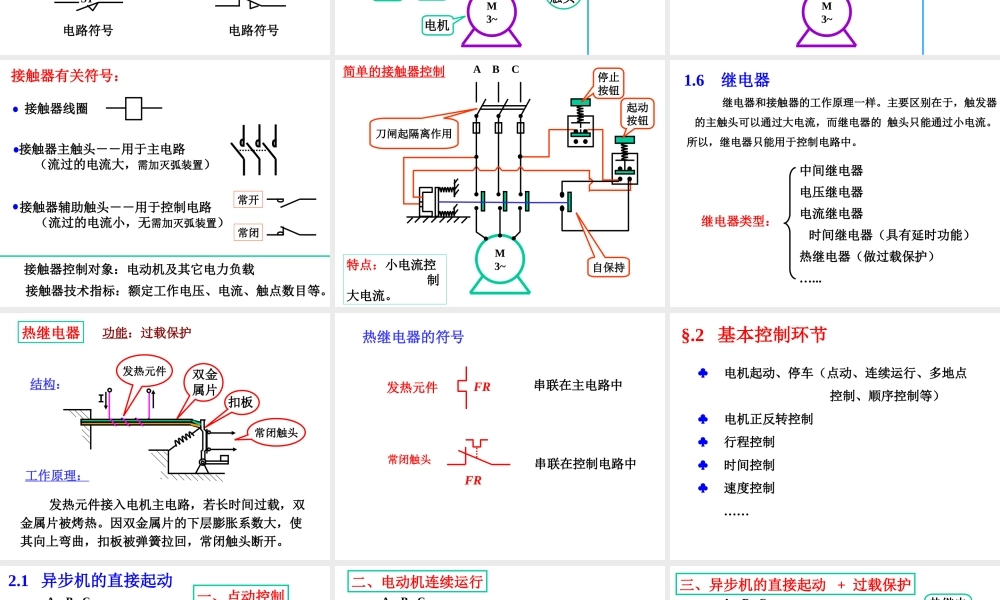

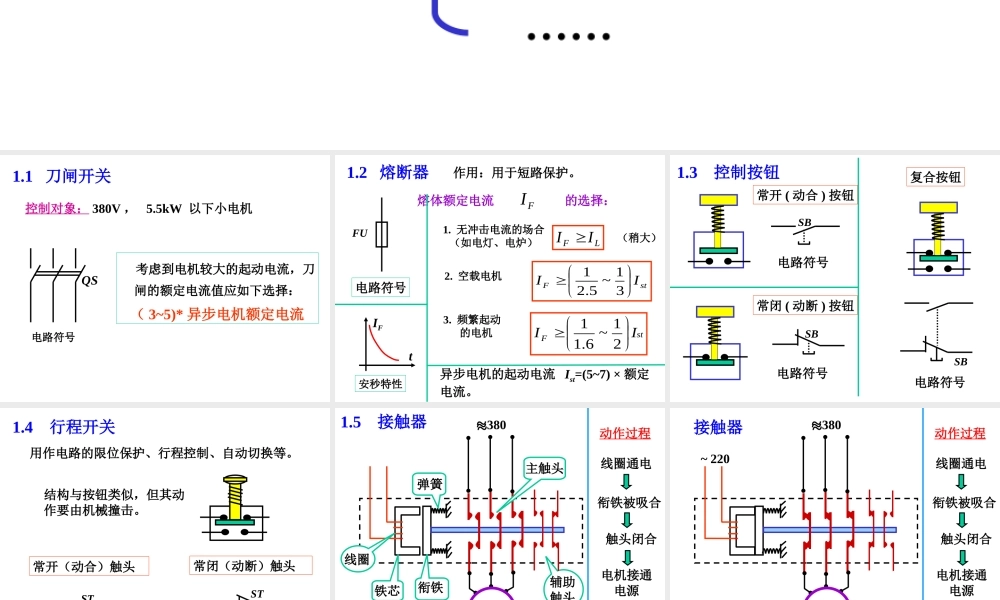

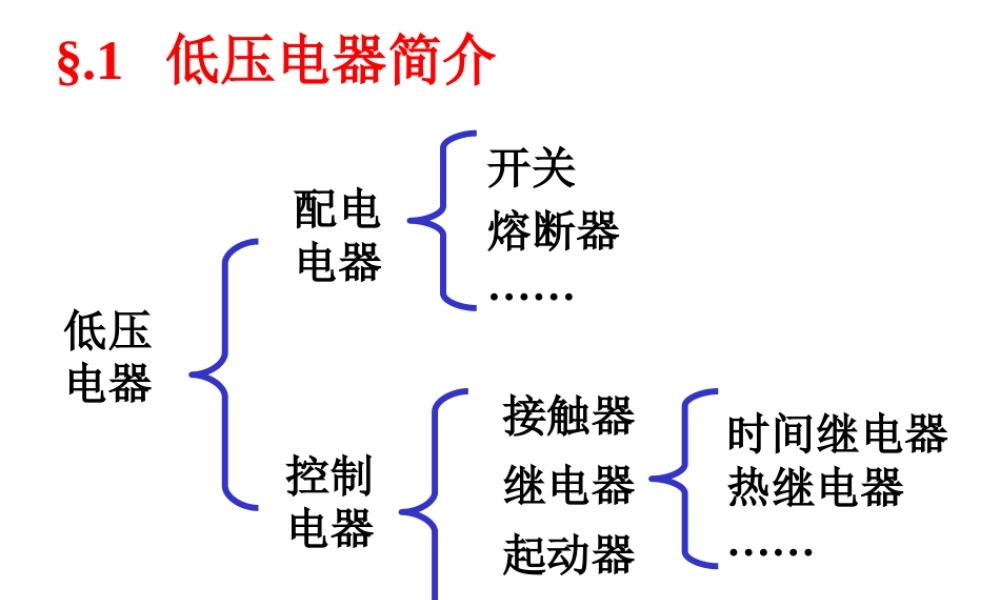

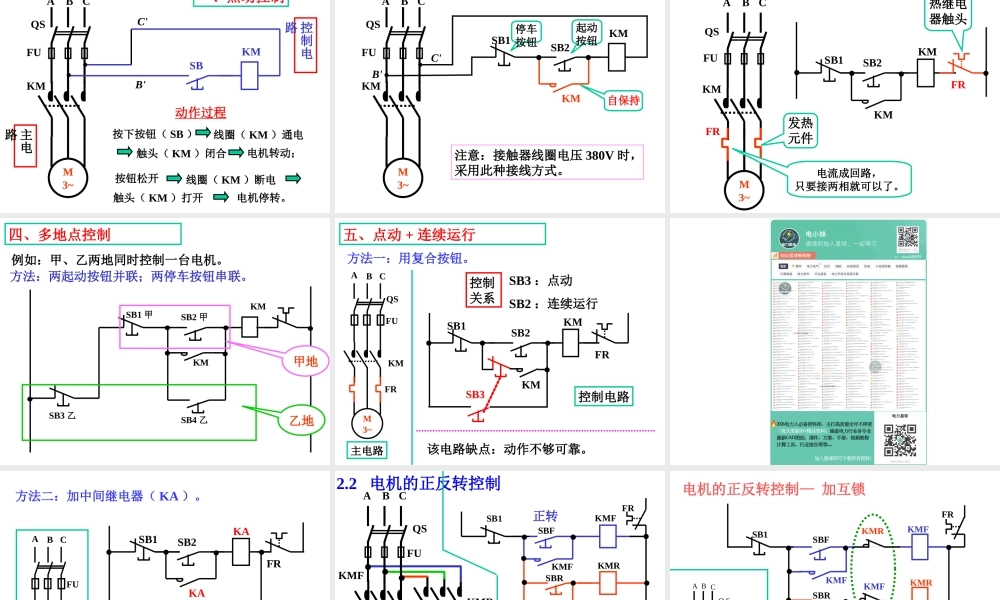

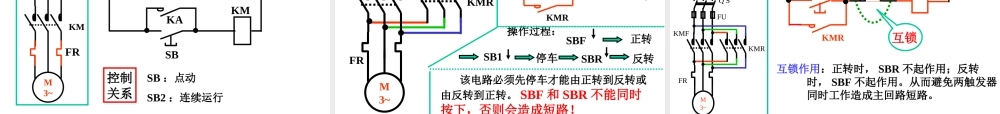

低压电器配电电器控制电器开关熔断器……接触器继电器起动器……时间继电器热继电器……§.1 低压电器简介1.1 刀闸开关控制对象： 380V ， 5.5kW 以下小电机 考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（ 3~5)* 异步电机额定电流电路符号QS1.2 熔断器作用：用于短路保护。电路符号FU熔体额定电流 的选择：FI异步电机的起动电流 Ist=(5~7) × 额定电流。stFII32.5 ~ 112. 空载电机LFII（稍大）1. 无冲击电流的场合（如电灯、电炉）stFII21.6 ~ 113. 频繁起动 的电机安秒特性tIF1.3 控制按钮常开 ( 动合 ) 按钮电路符号SB常闭 ( 动断 ) 按钮电路符号SB复合按钮电路符号SB1.4 行程开关用作电路的限位保护、行程控制、自动切换等。结构与按钮类似，但其动作要由机械撞击。常开（动合）触头电路符号ST常闭（动断）触头电路符号ST线圈铁芯衔铁主触头弹簧辅助触头M3~电机1.5 接触器动作过程线圈通电衔铁被吸合触头闭合电机接通电源~380~~M3~ 接触器动作过程线圈通电衔铁被吸合触头闭合电机接通电源 ~ 220~380~~接触器有关符号：接触器线圈接触器主触头－－用于主电路 （流过的电流大，需加灭弧装置）常开常闭接触器辅助触头－－用于控制电路 （流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其它电力负载接触器技术指标：额定工作电压、电流、触点数目等。简单的接触器控制ABCM3~刀闸起隔离作用自保持停止按钮起动按钮特点：小电流控 制大电流。1.6 继电器 继电器和接触器的工作原理一样。主要区别在于，触发器 的主触头可以通过大电流，而继电器的 触头只能通过小电流。所以，继电器只能用于控制电路中。中间继电器电压继电器电流继电器 时间继电器（具有延时功能）热继电器（做过载保护）…...继电器类型： 发热元件功能：过载保护热继电器结构：I常闭触头双金属片工作原理： 发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。扣板热继电器的符号发热元件串联在主电路中串联在控制电路中常闭触头FRFR 电机起动、停车（点动、连续运行、多地点 控制、顺序控制等） 电机正反转控制 行程控制 时间控制 速度控制 ……§.2 基本控制环节2.1 异步机的直接起动M3~ABCKMFUQSB'C'KMSB一、点动控制动作过程触头（ KM ）打开按钮松开线圈（ KM ）断...
