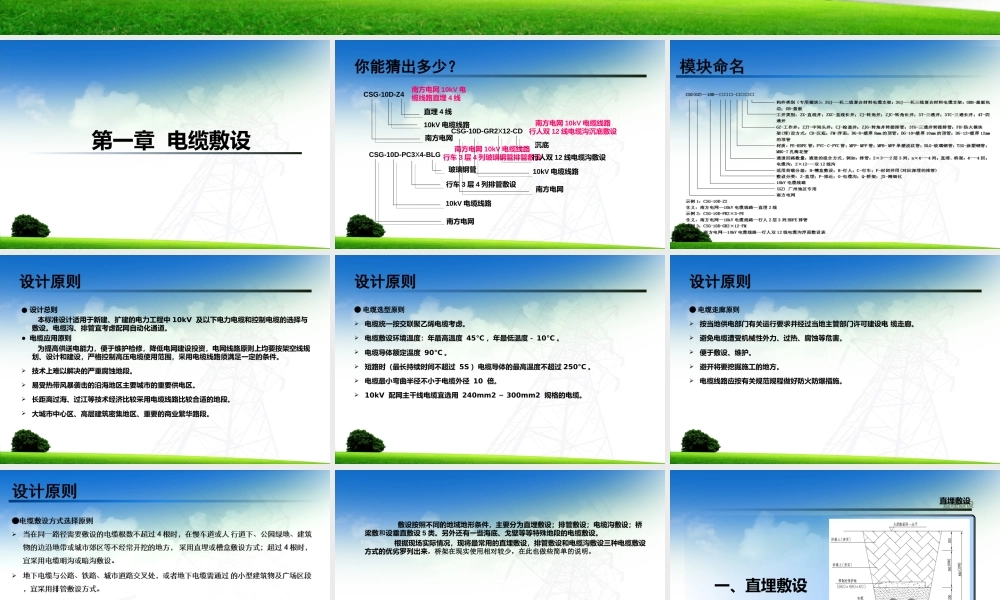

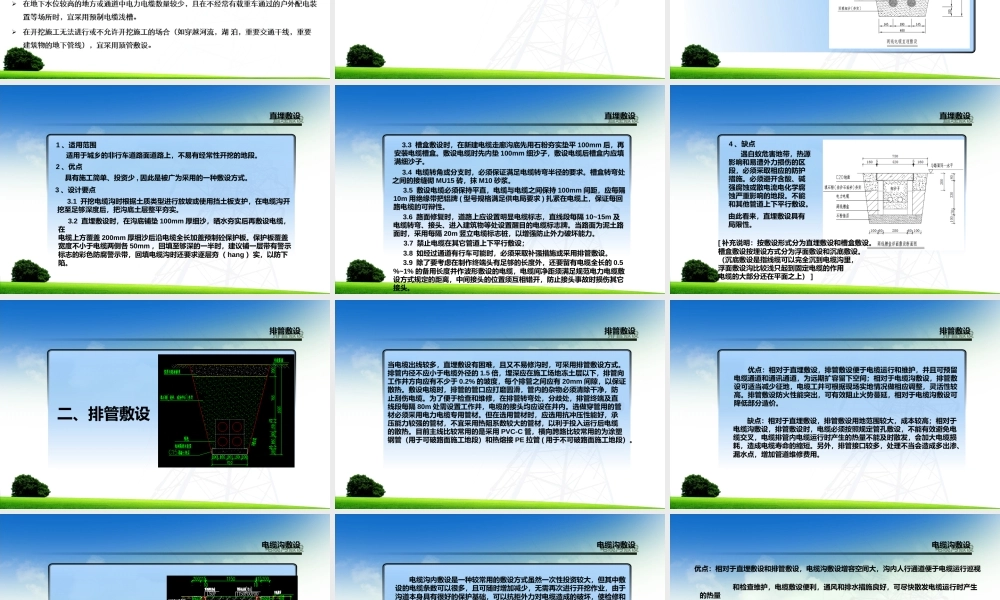

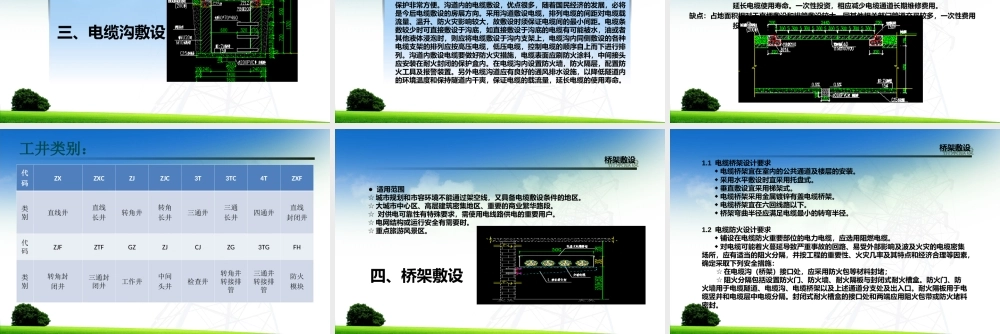

10kV 电缆部分 （学习）第一章 电缆敷设你能猜出多少？CSG-10D-Z4南方电网10kV 电缆线路直埋 4 线南方电网 10kV 电缆线路直埋 4 线CSG-10D-PC3X4-BLG南方电网10kV 电缆线路行车 3 层 4 列排管敷设玻璃钢管南方电网 10kV 电缆线路行车 3 层 4 列玻璃钢管排管敷设CSG-10D-GR2X12-CD南方电网10kV 电缆线路行人双 12 线电缆沟敷设沉底南方电网 10kV 电缆线路行人双 12 线电缆沟沉底敷设模块命名设计原则● 设计总则 本标准设计适用于新建、扩建的电力工程中 10kV 及以下电力电缆和控制电缆的选择与敷设。电缆沟、排管宜考虑配网自动化通道。● 电缆应用原则 为提高供送电能力，便于维护检修，降低电网建设投资，电网线路原则上均要按架空线规划、设计和建设，严格控制高压电缆使用范围，采用电缆线路须满足一定的条件。技术上难以解决的严重腐蚀地段。易受热带风暴袭击的沿海地区主要城市的重要供电区。长距离过海、过江等技术经济比较采用电缆线路比较合适的地段。大城市中心区、高层建筑密集地区、重要的商业繁华路段。设计原则● 电缆选型原则电缆统一按交联聚乙烯电缆考虑。电缆敷设环境温度：年最高温度 45℃ ，年最低温度－ 10℃ 。电缆导体额定温度 90℃ 。短路时（最长持续时间不超过 5S ）电缆导体的最高温度不超过 250℃ 。电缆最小弯曲半径不小于电缆外径 10 倍。10kV 配网主干线电缆宜选用 240mm2 ～ 300mm2 规格的电缆。设计原则● 电缆走廊原则按当地供电部门有关运行要求并经过当地主管部门许可建设电 缆走廊。避免电缆遭受机械性外力、过热、腐蚀等危害。便于敷设、维护。避开将要挖掘施工的地方。电缆线路应按有关规范规程做好防火防爆措施。设计原则 敷设按照不同的地域地形条件，主要分为直埋敷设；排管敷设；电缆沟敷设；桥梁敷和设垂直敷设 5 类。另外还有一些海底、戈壁等等特殊地段的电缆敷设。 根据现场实际情况，现将最常用的直埋敷设，排管敷设和电缆沟敷设三种电缆敷设方式的优劣罗列出来，桥架在现实使用相对较少，在此也做些简单的说明。直埋敷设直埋敷设一、直埋敷设直埋敷设直埋敷设1 、适用范围适用于城乡的非行车道路面道路上，不易有经常性开挖的地段。2 、优点具有施工简单、投资少 , 因此是被广为采用的一种敷设方式。3 、设计要点 3.1 开挖电缆沟时根据土质类型进行放坡或使用挡土板支护，在电缆沟开挖至足够深...
