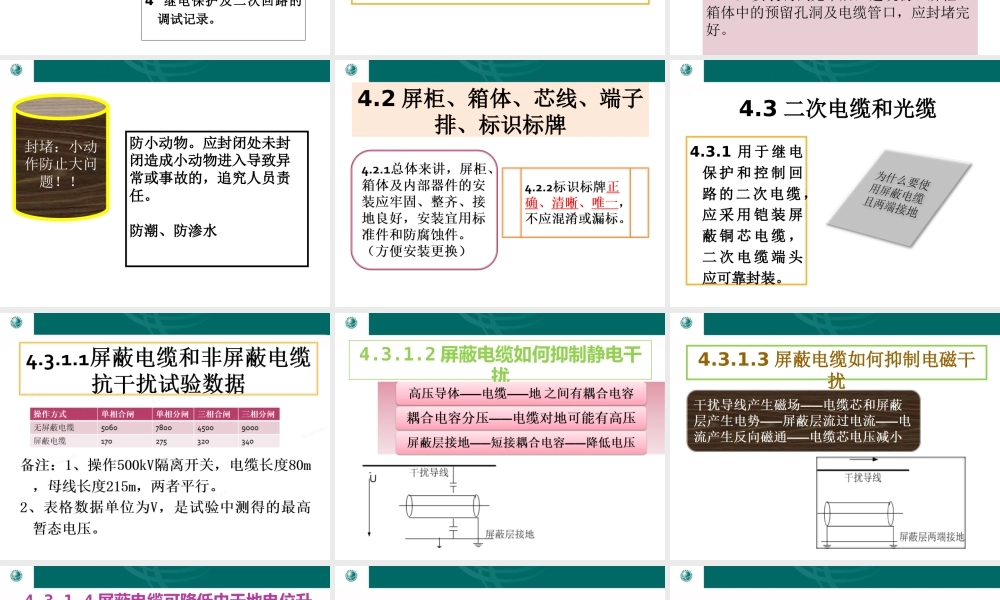

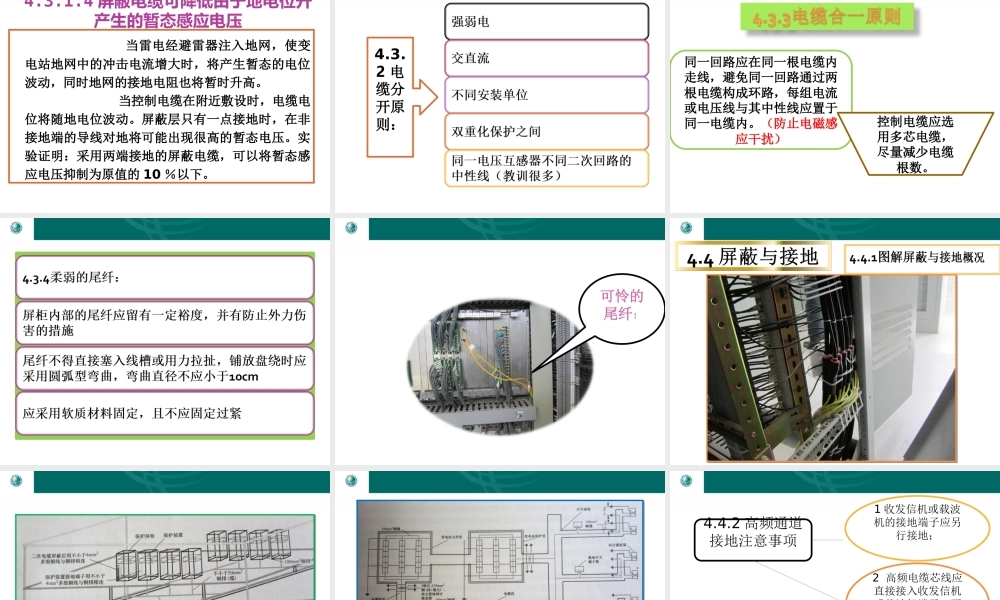

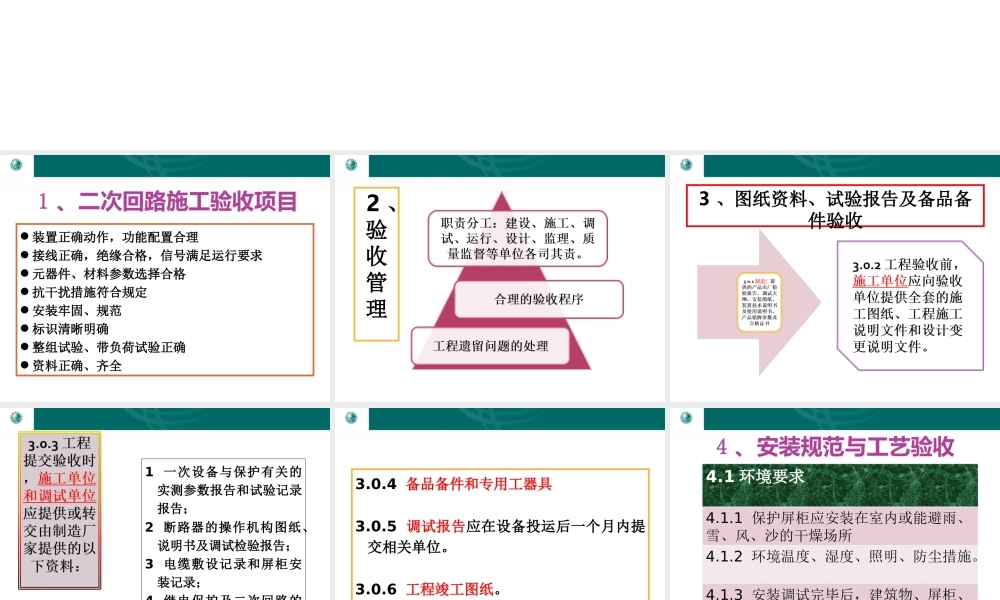

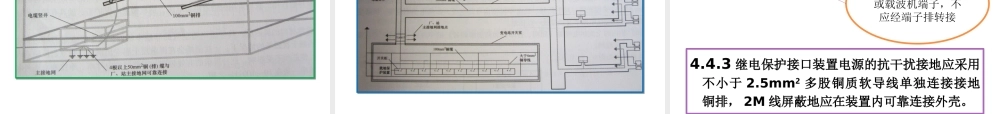

二次回路施工验收1 、二次回路施工验收项目 装置正确动作，功能配置合理 接线正确，绝缘合格，信号满足运行要求 元器件、材料参数选择合格 抗干扰措施符合规定 安装牢固、规范 标识清晰明确 整组试验、带负荷试验正确 资料正确、齐全2 、验收管理3 、图纸资料、试验报告及备品备件验收1 一次设备与保护有关的实测参数报告和试验记录报告；2 断路器的操作机构图纸、说明书及调试检验报告；3 电缆敷设记录和屏柜安装记录；4 继电保护及二次回路的调试记录。3.0.4 备品备件和专用工器具3.0.5 调试报告应在设备投运后一个月内提交相关单位。3.0.6 工程竣工图纸。4.1 环境要求4.1.1 保护屏柜应安装在室内或能避雨、雪、风、沙的干燥场所4.1.2 环境温度、湿度、照明、防尘措施。4.1.3 安装调试完毕后，建筑物、屏柜、箱体中的预留孔洞及电缆管口，应封堵完好。4 、安装规范与工艺验收防小动物。应封闭处未封闭造成小动物进入导致异常或事故的，追究人员责任。防潮、防渗水封堵：小动作防止大问题！！4.2 屏柜、箱体、芯线、端子排、标识标牌4.3 二次电缆和光缆4.3.1 用 于 继 电保 护 和 控 制 回路的二次电缆，应 采 用 铠 装 屏蔽 铜 芯 电 缆 ，二 次 电 缆 端 头应可靠封装。4.3.1.2 屏蔽电缆如何抑制静电干扰4.3.1.3 屏蔽电缆如何抑制电磁干扰4.3.1.4 屏蔽电缆可降低由于地电位升产生的暂态感应电压 当雷电经避雷器注入地网，使变电站地网中的冲击电流增大时，将产生暂态的电位波动，同时地网的接地电阻也将暂时升高。 当控制电缆在附近敷设时，电缆电位将随地电位波动。屏蔽层只有一点接地时，在非接地端的导线对地将可能出现很高的暂态电压。实验证明：采用两端接地的屏蔽电缆，可以将暂态感应电压抑制为原值的 10 ％以下。4.3.2 电缆分开原则：同一回路应在同一根电缆内走线，避免同一回路通过两根电缆构成环路，每组电流或电压线与其中性线应置于同一电缆内。（防止电磁感应干扰）控制电缆应选用多芯电缆，尽量减少电缆根数。可怜的尾纤！4.4.2 高频通道接地注意事项1 收发信机或载波机的接地端子应另行接地；2 高频电缆芯线应直接接入收发信机或载波机端子，不应经端子排转接4.4.3 继电保护接口装置电源的抗干扰接地应采用不小于 2.5mm2 多股铜质软导线单独连接接地铜排， 2M 线屏蔽地应在装置内可靠连接外壳。接地网、接地线的几个数字2.5410501...
