低压电工安全技术培训VIP免费

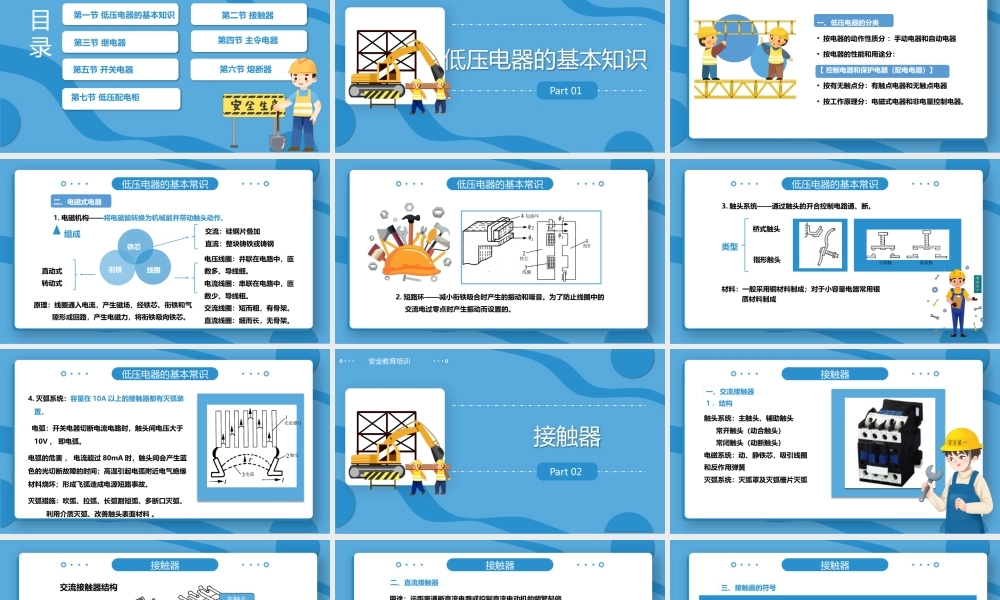

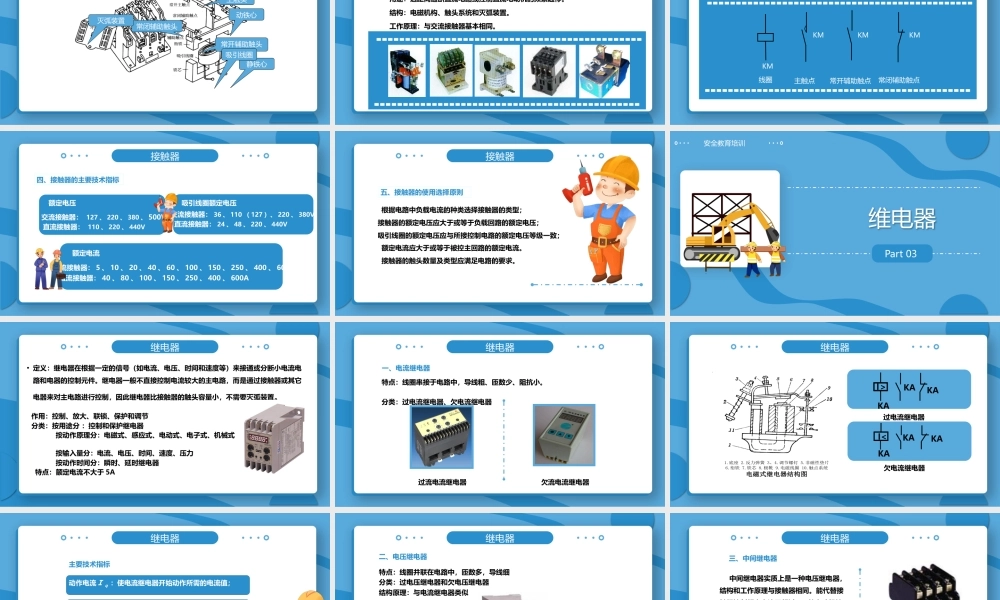

主讲人： XXX 演讲日期： 20XX 年安全教育培训低压电工安全技术培训安全教育培训目录 第一节 低压电器的基本知识 第二节 接触器 第三节 继电器第四节 主令电器 第五节 开关电器第六节 熔断器第七节 低压配电柜低压电器的基本知识Part 01 安全教育培训低压电器的基本常识一、低压电器的分类• 按电器的动作性质分 ：手动电器和自动电器• 按电器的性能和用途分：【 控制电器和保护电器（配电电器）】• 按有无触点分：有触点电器和无触点电器 • 按工作原理分：电磁式电器和非电量控制电器。低压电器的基本常识二、电磁式电器1. 电磁机构——将电磁能转换为机械能并带动触头动作。 铁芯衔铁线圈交流：硅钢片叠加直流：整块铸铁或铸钢直动式转动式电压线圈：并联在电路中，匝数多、导线细。电流线圈：串联在电路中，匝数少、导线粗。交流线圈：短而粗，有骨架。直流线圈：细而长，无骨架。组成电器 原理：线圈通入电流，产生磁场，经铁芯、衔铁和气 隙形成回路，产生电磁力，将衔铁吸向铁芯。低压电器的基本常识 衔铁 铁芯 线圈 短路环 2. 短路环——减小衔铁吸合时产生的振动和噪音。为了防止线圈中的交流电过零点时产生振动而设置的。低压电器的基本常识3. 触头系统——通过触头的开合控制电路通、断。类型材料：一般采用铜材料制成；对于小容量电器常用银 质材料制成 点接触 面接触 桥式触头指形触头低压电器的基本常识4. 灭弧系统：容量在 10A 以上的接触器都有灭弧装置。 电弧：开关电器切断电流电路时，触头间电压大于10V ， 即电弧。电弧的危害 ， 电流超过 80mA 时，触头间会产生蓝色的光切断故障的时间；高温引起电弧附近电气绝缘材料烧坏；形成飞弧造成电源短路事故。灭弧措施：吹弧、拉弧、长弧割短弧、多断口灭弧、 利用介质灭弧、改善触头表面材料 。 灭弧栅片 触头 电弧 接触器Part 02 安全教育培训接触器触头系统：主触头、辅助触头 常开触头（动合触头） 常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧 灭弧系统：灭弧罩及灭弧栅片灭弧1 ．结构 一、交流接触器 接触器交流接触器结构图主触头常闭辅助触头常开辅助触头静铁心动铁心吸引线圈灭弧装置交流接触器结构 接触器二、直流接触器 用途：远距离通断直流电路或控制直流电动机的频繁起停。结构：电磁机构、触头系统和灭弧装置。工作原理：与交流接触器基本相同。接触器三、接触器的符号 KM...
