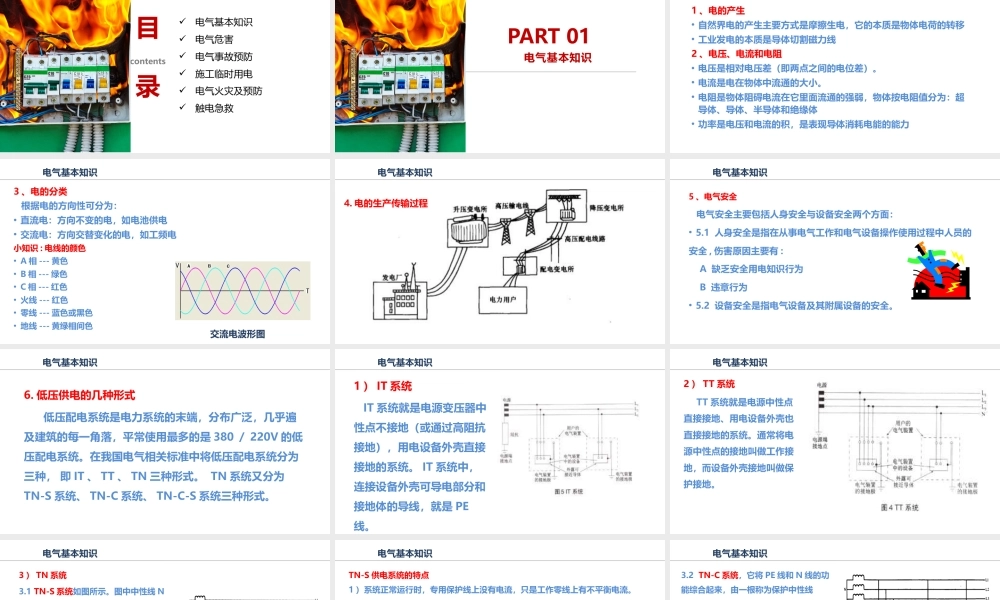

消防宣传月：用电安全知识培训contents目录电气基本知识电气危害电气事故预防施工临时用电电气火灾及预防触电急救PART 01电气基本知识电气基本知识1 、电的产生• 自然界电的产生主要方式是摩擦生电，它的本质是物体电荷的转移• 工业发电的本质是导体切割磁力线2 、电压、电流和电阻• 电压是相对电压差（即两点之间的电位差）。• 电流是电在物体中流通的大小。• 电阻是物体阻碍电流在它里面流通的强弱，物体按电阻值分为：超导体、导体、半导体和绝缘体• 功率是电压和电流的积，是表现导体消耗电能的能力电气基本知识3 、电的分类 根据电的方向性可分为：• 直流电：方向不变的电，如电池供电• 交流电：方向交替变化的电，如工频电小知识 : 电线的颜色• A 相 --- 黄色• B 相 --- 绿色• C 相 --- 红色• 火线 --- 红色• 零线 --- 蓝色或黑色• 地线 --- 黄绿相间色交流电波形图电气基本知识4. 电的生产传输过程电气基本知识5 、电气安全 电气安全主要包括人身安全与设备安全两个方面：• 5.1 人身安全是指在从事电气工作和电气设备操作使用过程中人员的安全 , 伤害原因主要有 : A 缺乏安全用电知识行为 B 违章行为• 5.2 设备安全是指电气设备及其附属设备的安全。6. 低压供电的几种形式低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是 380 ／ 220V 的低压配电系统。在我国电气相关标准中将低压配电系统分为三种， 即 IT 、 TT 、 TN 三种形式。 TN 系统又分为TN-S 系统、 TN-C 系统、 TN-C-S 系统三种形式。电气基本知识1 ） IT 系统IT 系统就是电源变压器中性点不接地（或通过高阻抗接地），用电设备外壳直接接地的系统。 IT 系统中，连接设备外壳可导电部分和接地体的导线，就是 PE线。电气基本知识2 ） TT 系统TT 系统就是电源中性点直接接地、用电设备外壳也直接接地的系统。通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。电气基本知识3 ） TN 系统3.1 TN-S 系统如图所示。图中中性线 N与 TT 系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线 PE 连接到电源中性点上。在这种系统中，中性线 N 和保护线 PE 是分开的。 TN-S 系统的最大特征是 N 线与 PE线在系统中性点分开后，不能再有任何电气连接。 TN—S 系统是我国现...
